Руководство по эксплуатации КM141 00 000-01 РЭ 12
ГОРЕЛКИ СТОЛА

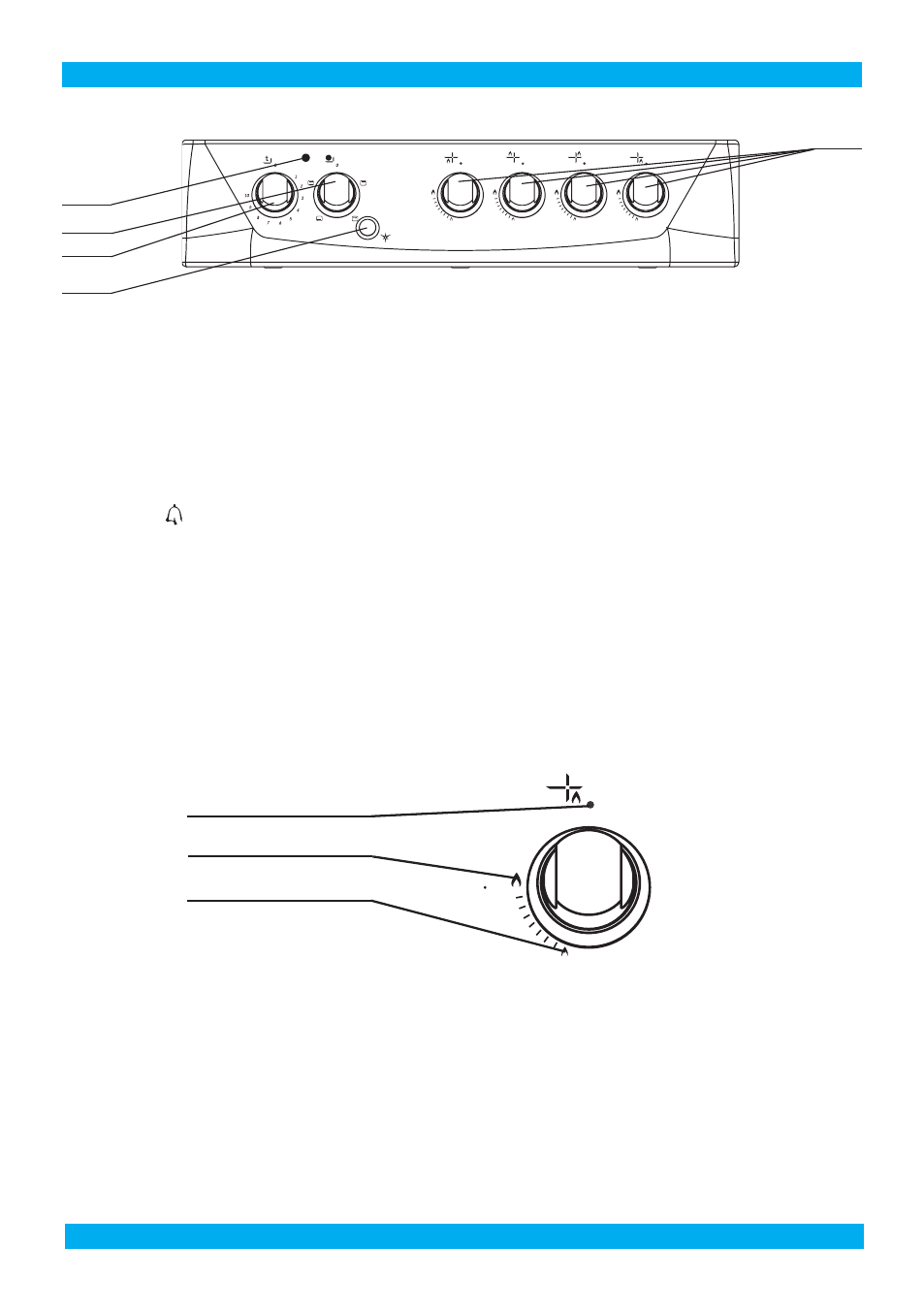

рис. 8. Панель плиты без таймера
1. Кнопка электророзжига.
2. Рукоятка управления терморегулятора.
3. Рукоятка управления переключателя режимов работы жарочного шкафа.
4. Сигнальная лампа включения нагревателей жарочного шкафа.
5. Рукоятка управления крана горелок стола.
6. Табло электронного таймера.
7. Кнопки «+» и «-» управления электронным таймером.
8. Кнопка « » включения электронного таймера.
9. Рукоятка управления электромеханического таймера.
Примечание: Вместо поз. 9 может быть установлена рукоятка механического
таймера.
10. ГОРЕЛКИ СТОЛА
■ Положение горелок на столе схематично изображено над рукояткой каждого крана
на панели управления. На воротниках рукоятки управления горелок или на панели
управления нанесены символы состояния работы горелок.
СИМВОЛЫ:
■ Все краны имеют ограничение в положении «малое пламя», обеспечивающее
устойчивое горение в экономичном режиме.
■ Регулировку пламени производят плавно, поворотом рукоятки крана от знака
«большое пламя» до знака «малое пламя».
Примечание! Во время эксплуатации плиты возможно выгорание эмали
на кончиках зубьев решётки стола в зоне горелок, что не является
производственным дефектом и не влияет на работу плиты.
Большое пламя
Малое пламя
Кран закрыт
рис. 9
3
2
1
4
5
