2
Передній
гучномовець
(правий/лівий)
Задній
гучномовець
(правий/лівий) Лінійний вихід
(задній)
Низькочастотний динамік
Лінійний вихід (задній)
або Вихід низькочастотного динаміка
Лінійний вихід
(передній)
Система з низькочастотним динаміком
Система з 2 низькочастотними динаміками (2 підсилювача) Система з 2 низькочастотними динаміками
Система з 5 гучномовцями плюс низькочастотний динамік—система 5.1 (3 підсилювачі)
Користуйтеся низькочастотними динаміками з повним опором від 4 Ω до 8 Ω.
Низькочастотний динамік
Лінійний вихід (задній)
або Вихід низькочастотного динаміка
Низькочастотний динамік
Низькочастотний
динамік
Лінійний вихід (задній)
або Вихід низькочастотного динаміка
Вихід низькочастотного
динаміка
Лінійний вихід
(центральний)
Центральний динамік
Низькочастотний динамік
Автомобільний
приймач JVC і т. ін.
Автомобільний
приймач JVC і т. ін.
JVC-підсилювач і т. ін.
(купується окремо)
Завжди дотримуйтесь наступних зауважень:
• Забороняється приєднувати клеми “
·” гучномовців до спільної точки.
• Якщо використовується один провід для з’єднання усіх гучномовців, то пристрій
використовувати не можна. Завжди використовуйте незалежні провода для кожного
гучномовця. У такому випадку, переробіть електропроводку.
• Використовуйте гучномовці з опором від 2 Ω до 8 Ω.
• Використовуйте гучномовці, потужність яких відповідає потужності даного пристрою.
АКУСТИЧНІ СИСТЕМИ
* 1 Шнури RCA (не входять у комплект поставки)
* 2 Забезпечте з’єднання лінійного виходу приймача з лівим гніздом (L/MONO) пристрою.
Автомобільний
приймач JVC і т. ін.
Низькочастотний
динамік
Примітка
Підключення відрізняється в залежності від кількості гучномовців, встановлених у
автомобілі. Виберіть відповідний спосіб підключення, керуючись наступними схемами.
Перед тим, як з’єднати:
• Надійно з’єднайте всі частини. При поганому з’єднанні опір контакту збільшується,
він нагрівається і може стати причиною аварії. Закріпіть і обгорніть шнури ізоляційною
стрічкою, потім сховайте їх під внутрішнім оздобленням автомобіля.
З’єднайте лінійний вихід приймача зі вхідними гніздами даного пристрою за
допомогою шнурів RCA (не входять у комплект поставки).

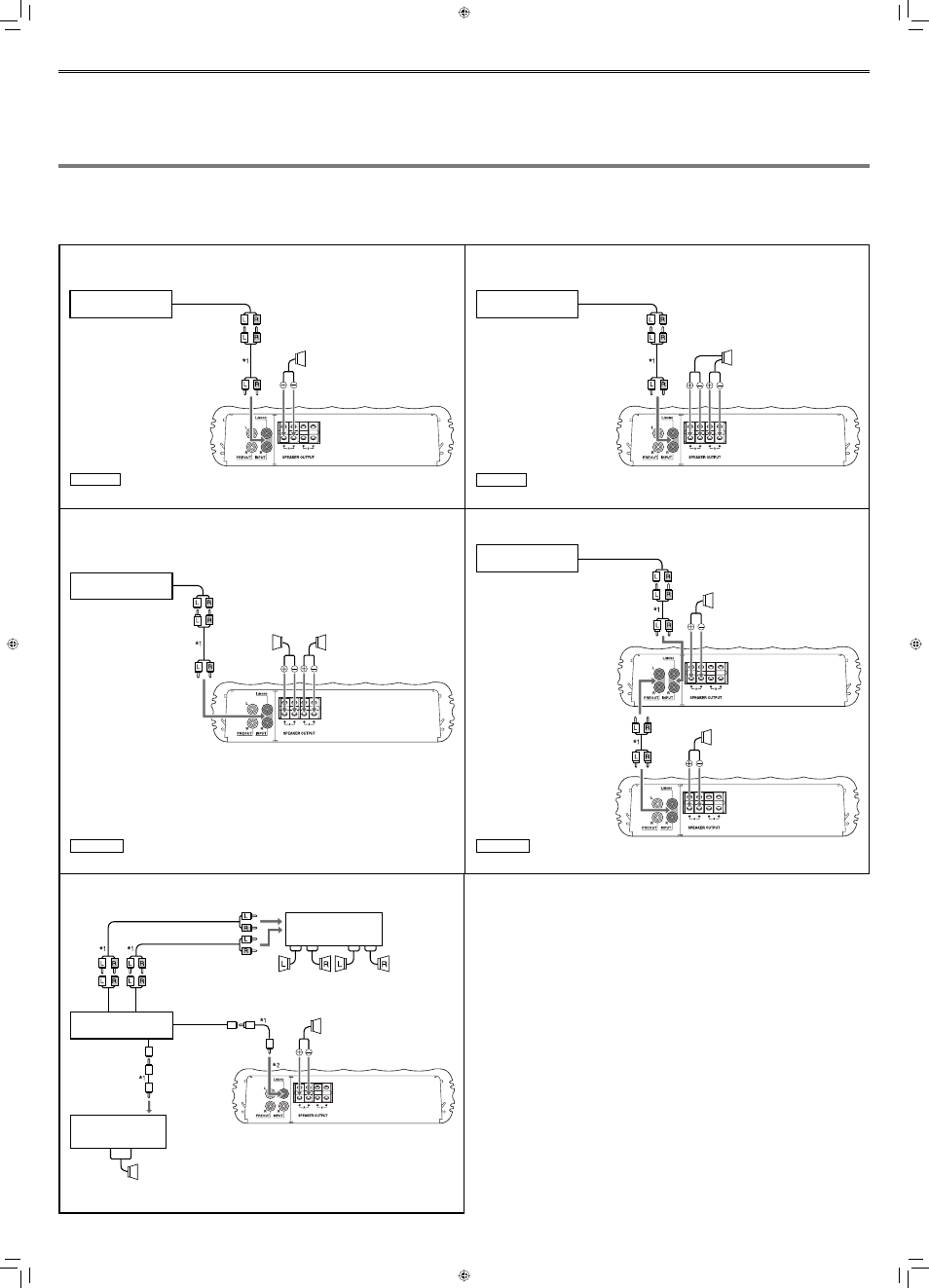

ПІДКЛЮЧЕННЯ ГУЧНОМОВЦІВ
Примітка
Вхідні сигнали передаються через гнізда PRE OUT.
Система з низькочастотним динаміком ( 2 вихідних канала)
Низькочастотний динамік
Лінійний вихід (задній)
або Вихід низькочастотного динаміка
Користуйтеся низькочастотними динаміками з повним опором від 4 Ω до 8 Ω.
Примітка
JVC-підсилювач і т. ін.
(купується окремо)
Автомобільний
приймач JVC і т. ін.
Автомобільний
приймач JVC і т. ін.
Користуйтеся низькочастотними динаміками з повним опором від 2 Ω до 8 Ω.
Примітка
