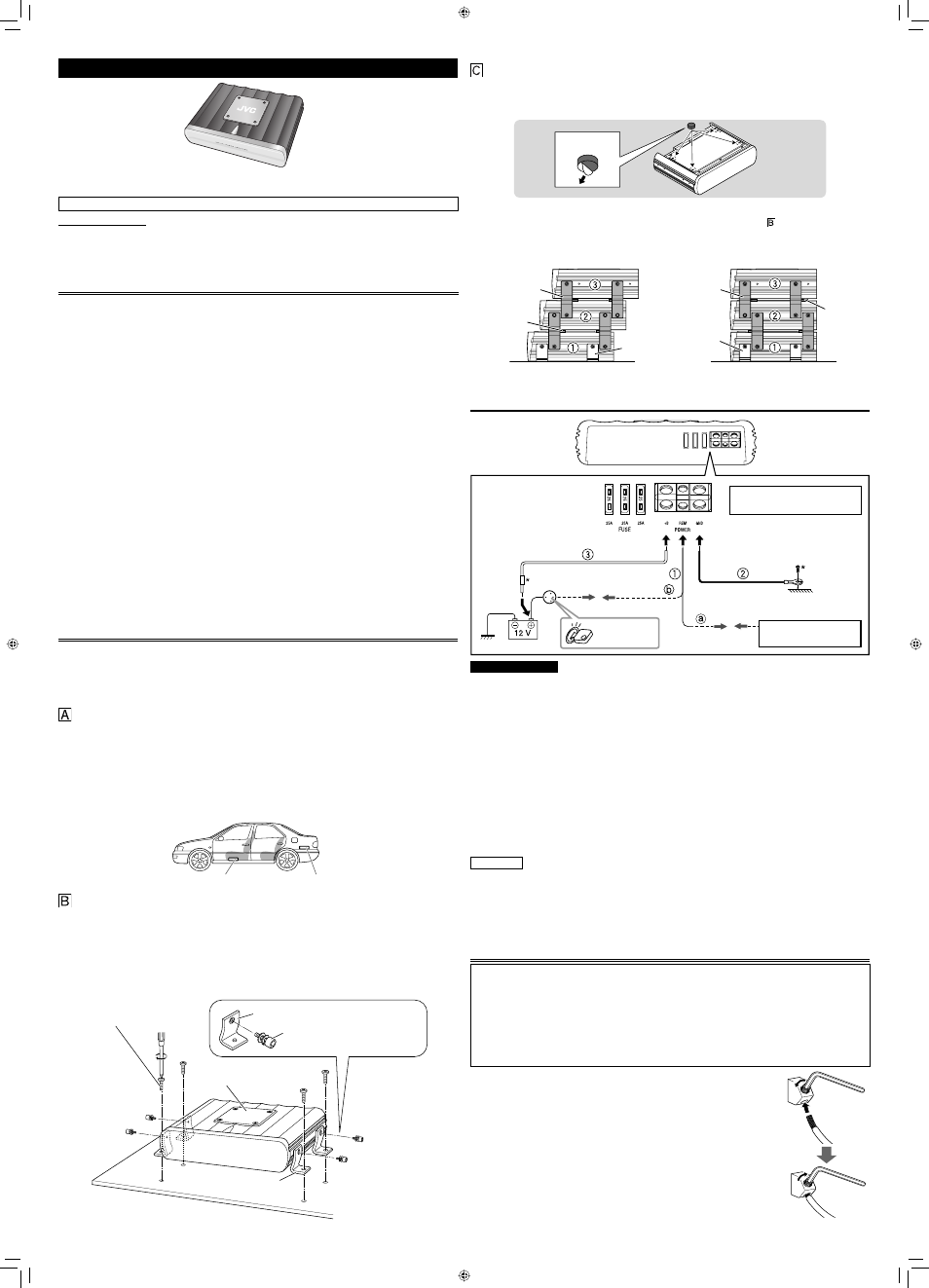

1
УКРАЇНА
ВСТАНОВЛЕННЯ
Наведена нижче ілюстрація демонструє типовий процес встановлення. Проте необхідно
внести зміни у відповідності до типу автомобіля. У разі будь-яких запитань або потреби
у інформації щодо набору інструментів та спорядження, проконсультуйтеся у дилера
компанії JVC з продажу аудіопристроїв до автомобілів або з компанією, що постачає набір
інструментів та спорядження.
ЗАСТЕРЕЖЕННЯ!
Для запобігання короткому замиканню при виконанні з’єднань, відключить від’ємну
клему акумулятора.
1 Лінія дистанційного вмикання (не входить у комплект даного пристрою)
a Якщо автомобільний приймач JVC обладнаний проводом дистанційного
вмикання, то з’єднувайте з проводом дистанційного вмикання.
b У разі підключення пристрою без проводу дистанційного вмикання, з’єднайте
допоміжну схему вмикання з перемикачем запалення автомобіля. В цьому
випадку при вмиканні і вимиканні приймача може виникати шум. Щоб шум не
виникав, не вмикайте і не вимикайте приймач окремо. Можна вмикати і вимикати
автомобільний приймач одночасно з перемикачем запалення.
2 Провідник заземлення (не входить у комплект даного пристрою)
3 Мережний шнур (не входить у комплект поставки)
• У разі використання шнура живлення обов’язково встановіть запобіжник на 40 А
поруч з акумулятором, як зазначено на малюнку.
• З’єднуйте клему “ ª” акумулятора тільки після виконання всіх інших з’єднань.
Якщо індикатор стану (дивіться “ОРГАНИ КЕРУВАННЯ” на стор. 3) загорається
червоним, це свідчить про неправильне прокладання або з’єднання проводів
гучномовців. У такому випадку дивіться розділ “ПОШУК ТА УСУНЕННЯ
НЕСПРАВНОСТЕЙ” на стор. 3. Переконайтеся у правильності підключення проводів
гучномовців і інших з’єднань.
ДЖЕРЕЛО ЖИВЛЕННЯ
Дякуємо за придбання продукції JVC. Перед роботою уважно ознайомтеся з усіма
інструкціями; досягти найкращої роботи пристрою можна тільки добре розуміючи їх.
Для безпеки ....
• Не слід занадто підвищувати рівень гучності, оскільки при цьому приглушуються зовнішні
звуки і керування машиною стає небезпечним.
• Зупиняйте машину перед виконанням будь-яких складних операцій.
ЗАСТЕРЕЖЕННЯ І ПРИМІТКИ
Цей пристрій призначений для роботи під напругою 12 В постійного струму з
електричними системами, що мають заземлення ВІД’ЄМНОГО проводу.
• Даний пристрій використовує балансну безтрансформаторну схему підсилювання
(BTL), або, по-іншому, систему з плаваючим заземленням, тому завжди дотримуйтесь
наступного:
Не з’єднуйте клеми “ ·” гучномовців між собою.
Не з’єднуйте клеми “ ·” гучномовців з металевим корпусом або з шасі.
• Закрийте клеми, що не використовуються, ізоляційною стрічкою, щоб захистити їх від
короткого замикання.
• Якщо використовується подовжувальний провідник, він повинен бути як тільки можливо
більш товстим і коротким; місце з’єднання міцно обгорніть ізоляційною стрічкою.
• Переконайтеся у тому, що антена і проводи даного пристрою знаходяться на достатній
відстані одне від одного.
• У разі заміни плавких запобіжників використовуйте лише запобіжник на 25 A.
• Не дозволяйте часткам гравію, піску або металевим предметам потрапляти всередину
пристрою.
• Для забезпечення ефективного розсіювання теплоти періодично видаляйте
накопичений пил.
• Довготривале прослуховування магнітофона, радіо, CD або цифрового аудіопрогравача
при високому рівні гучності звуку може розрядити акумулятор, якщо двигун виключений
або працює вхолосту.
• Даний пристрій стає дуже гарячим. Будьте обережні, не торкайтеся до нього, не тільки
коли він працює, але і деякий час після цього.
ЗАБОРОНЯЄТЬСЯ розбирати пристрій, оскільки всередині не має частин,
обслуговування яких може здійснюватися користувачем.
Кронштейн (I)
Прокладка
Прокладка
Низ
При встановленні пристрою використовуйте тільки гвинти, що входять до
комплекту. При використанні інших гвинтів існує небезпека від’єднання пристрою або
пошкодження внутрішніх деталей.
• При свердленні отворів в багажнику для встановлення пристрою, переконайтесь,
що існує достатньо вільного місця, щоб не просвердлити бензобак.
• Щоб зняти та розвернути пластину з логотипом, використовуйте шестигранний
ключ (3 мм), що входить до комплекту постачання.
При застосуванні більше одного підсилювача JVC серії KS-AR8000, ви можете
змонтувати їх в один блок (але не більше трьох) за допомогою доданих кронштейнів
та шестигранних гвинтів двома способами: X або Y.
1 Вставте знизу підсилювачів (2 та 3) прокладки, що додаються.
2 Закріпіть підсилювачі з обох боків кронштейнами, (I) як показано на схемі.
• Монтувати найнижчий підсилювач (1) треба, як показано .
• Перш ніж монтувати підсилювачі у блок X, підключить блок живлення
(див. “ДЖЕРЕЛО ЖИВЛЕННЯ” нижче) та гучномовці (див. “ПІДКЛЮЧЕННЯ
ГУЧНОМОВЦІВ” на стор. 2).
X
Слід встановлювати пристрій на стійкій поверхні, наприклад, на багажнику або під
переднє сидіння.
• Оскільки пристрій виділяє тепло, не встановлюйте його біля легкозаймистих об’єктів.
Крім цього, не встановлюйте його у місці, де є перешкоди для розсіювання теплоти.
• Не встановлюйте пристрій у місцях, що нагріваються: біля радіатора, вихлопної
труби або у ізольованих місцях, наприклад, під оздобленням салону автомобіля, яке
запобігає розсіюванню тепла від пристрою.
• При встановленні пристрою під переднє сидіння, переконайтесь, що налаштування
положення сидіння не пошкодить електропроводку пристрою.
Під переднім сидінням На підлогу багажника
Кронштейн (I)
Кронштейн (L)
Кронштейн (L)
* Не входить у комплект
даного пристрою.
До металевого корпусу або шасі
(До додаткової клеми)
Запобіжник
Акумуляторна батарея
Перемикач
запалення
Низ прокладки
Пластина з логотипом
(з можливістю від’єднання)
Висвердлений отвір
Кронштейн (L)
Шестигранний гвинт (M4 × 10 мм)
Кронштейн (L)
Y
Цей пристрій призначений для підключення до низькочастотних динаміків.
Примітка
Бокова частина пристрою
Автомобільний
приймач JVC і т. ін.
КЛЕМНІ З’ЄДНАННЯ
1 Зніміть з проводу шар вінілової ізоляції і оголіть внутрішній
провідник.
• Оголений провідник повинен мати довжину від 7 мм до 10 мм.
– Якщо він буде коротший, це може призвести до слабкої
провідності.
– Якщо він буде довший, це може викликати коротке
замикання.
2 За допомогою гайкового ключа, що входить до комплекту,
ослабте гвинт і вставте провідник в отвір клеми.
• Користуйтеся відповідним гайковим ключем для кожної клеми.
– 4 мм: Клеми +B і GND
– 3 мм: Клеми REM і SPEAKER OUTPUT
3 Ще раз закрутіть гвинт, щоб закріпити провідник.
Лінія дистанційного вмикання
Гвинт (φ 4 × 20 мм)
Нижче наводяться придатні калібри дроту для кожної клеми.
• Клеми живлення POWER:
– + B і GND: Поперечний переріз від 8 мм 2 до 21 мм 2
– REM: Поперечний переріз від 0,8 мм 2 до 8 мм 2
• Клеми SPEAKER OUTPUT:
– Поперечний переріз від 0,8 мм 2 до 8 мм 2
При виникненні питань, що стосуються товщини шнура живлення та ін., звертайтеся до
дилера компанії
JVC з продажу аудіопристроїв до автомобілів.
