Оснащение котла

Котел PROTHERM KLO состоит из:

1. чугунного тела котла, включая изоляцию, и трубопроводных участков гидравлических
присоединений,
2. доски горелки, включая газовые трубки и пускового оборудования,
3. коллектора продуктов сгорания, включая прерыватель тяги и термостат SKKT
4. внешнего корпуса с панелью управления и клеммником котла ,
5. станины тела котла.

Чугунное тело состоит из элементов и служит одновременно как камера сгорания

(включая пути продуктов сгорания), так и водяное пространство (включая пути воды).
Элементы имеются боковые („правый“ и „левый“) и средние (одного вида). Соединением
звеньев возникает теплообменник котла соответствующих размеров (как камеры сгорания,
так и водяного объёма). Собранный корпус котла оснащен трубопроводными участками для
гидравлических присоединений и изолирован от потери тепла и теплового излучения. Также
оснащен гильзами для установки датчиков термостатов и термометра и отверстиями для
соединения со станиной..

Панель горелки оснащена участком газового распределения, собственными трубками

горелок и пусковым оборудованием. В исполнении KLO использованы стандартные трубки. В
зависимости от величины ( которая соответствует размерам теплообменника котла) содержит
от 7 до 16 трубок горелки и целый газовый путь. Газовый путь составляет трубопроводный
участок присоединения газа, который заканчивается входом в комбинированную газовую
арматуру. Комбинированная газовая арматура регулирует подачу газа в котел в зависимости
от требуемых и фактических рабочих состояний системы (т.е. котла и отопительной системы
вместе); выход из нее представляет только участок газового распределения панели горелки,
которая заканчивается 7 - 16 форсунками (по одной на каждую трубку горелки).

Зажигание и контроль хода горелки проводится запальной горелкой. При требовании

Рис.2

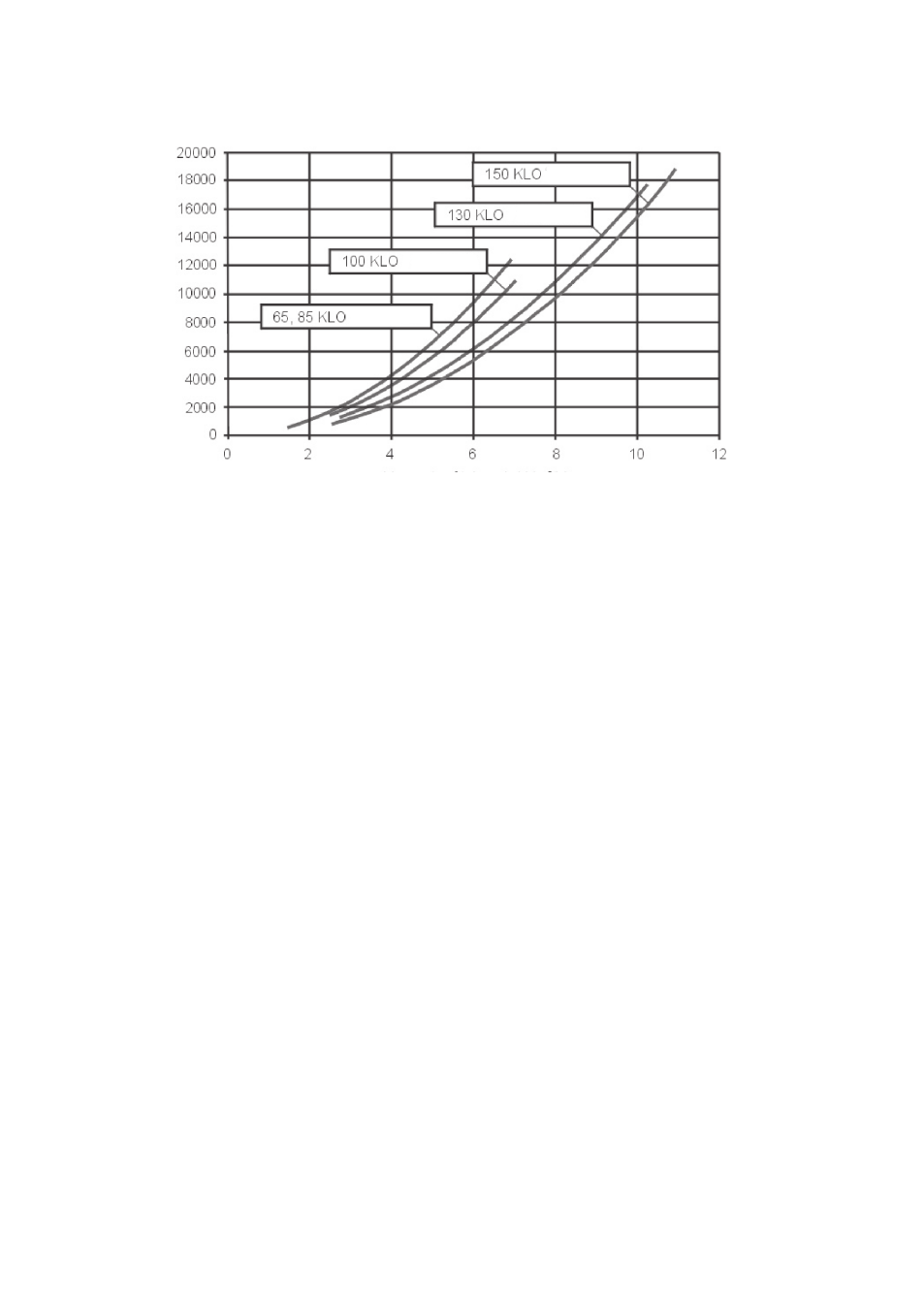

Потери давления котлового тела
