Управление и сигнализация
Размещение отдельных элементов управления и сигнализации котла изображено на
рис.панели управления (рис. 5).
Панель управления разделена на 2 части:
- контрольная, где находятся основные элементы управления и контроля и главный
выключатель.
- главная (размещена под передним покрытием), которая содержит элементы управления
для потребителя и сервисного обслуживания.
Панель управления
1)
не является частью поставки котла
2)
оборудование поставляется на заказ только к котлам 130 - 150 KLO

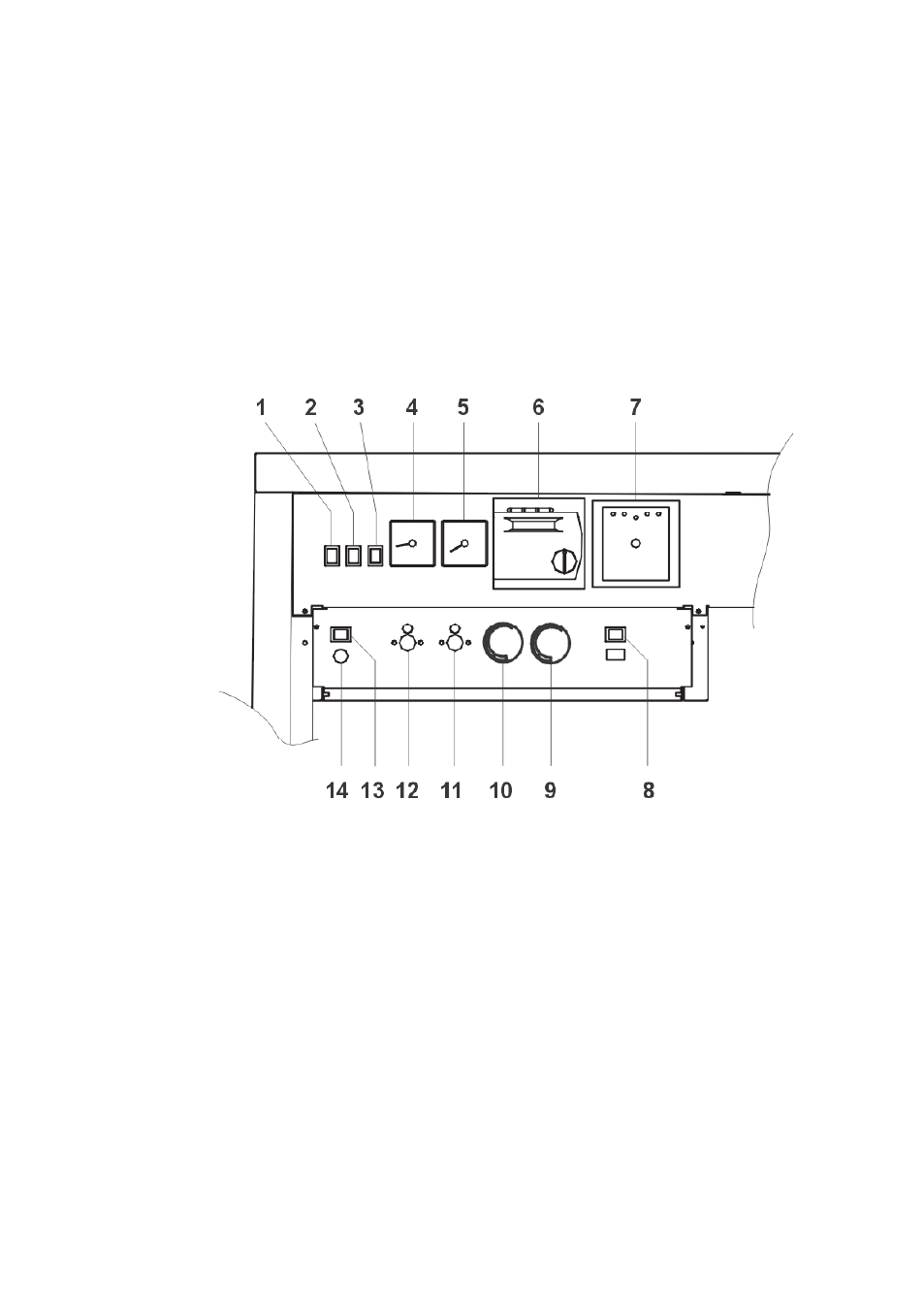

Рис.5
1. Панель управления
2. Сигнализация ошибки потери
пламени
3. Сигнализация ошибки перегрева
котла
4. Термометр
5. Манометр
6. Эквитермический регулятор
1)
7. Прибор для контроля
герметичности газа
2)
8. Переключатель мощности котла
9. Термостат насоса
10. Рабочий регулятор отопления
11. Аварийный термостат
12. Термостат продуктов сгорания
13. Кнопка „RESET“
14. Сетевой предохранитель (4А)
