11
(G 1“) таким способом, чтобы соединительные окончания котла не были под нагрузкой труб
отопительной системы. Соединительные окончания должны иметь внешние резьбы.
Рекомендуется установить на соединительных местах закрывающие вентили, чтобы при
ремонтах не возникала необходимость слива отопительной воды из системы.
Отопительную систему необходимо проектировать таким образом, чтобы через некоторые
из отопительных приборов постоянно циркулировала ОВ .
Котел не имеет встроенный расширительный бак и предохранительно-сбросной клапан,
поэтому его можно подсоединить только к отопительной системе, которая оснащена данным
оборудованием.
Котел может работать с открытым и закрытым (под давлением) расширительным баком. При
использовании открытого расширительного бака, необходимо провести установку температуры
на аварийном термостате (95°C) и ограничить диапазон рабочего термостата отопления.
Данную установку проводит только сервисный техник.
В открытом расширительном баке должен быть соблюден правильный уровень воды (между
рабочими минимумом и максимумом). Закрытый расширительный бак при заливе должен быть
установлен в зависимости от отопительной
системы.
Для залива и слива воды котел оснащен
краном заполнения (слива) системы. Для
залива необходимо систему совершенно
овоздушнить.
При ремонте, неблагоприятных
строительных планировках и т.п., можно
подсоединить котел к отопительной
системе и подаче газа гибкими элементами
(шлангами), предназначенными только
для этой цели. При использовании гибких
элементов они должны быть как можно
короче (0,5м), защищены от механической и
химической нагрузки и повреждений, и должно быть обеспечено, чтобы перед окончанием их
срока годности или надежности (согласно данных их производителя) они всегда заменялись
за новые.
Перед окончательным монтажом котла, систему необходимо несколько раз промыть для
удаления возможных механических загрязнений. В старых системах необходимо данную
промывку проводить против направления протока ОВ.
Размещение котла
Если для перемещения котла существуют специальные требования (например,
препятствовать повреждению покрытия, уменьшить профиль прохода и т.п.) можно котел
частично разобрать.
Около котла необходимо оставить свободное простанство (не менее 0,6м) для производства
работ по обслуживанию.
При соблюдении такого свободного пространства одновременно выполняются требования
пожарной безопасности.
Котел устанавливается на чистый пол (или основание). Пол должен иметь достаточную

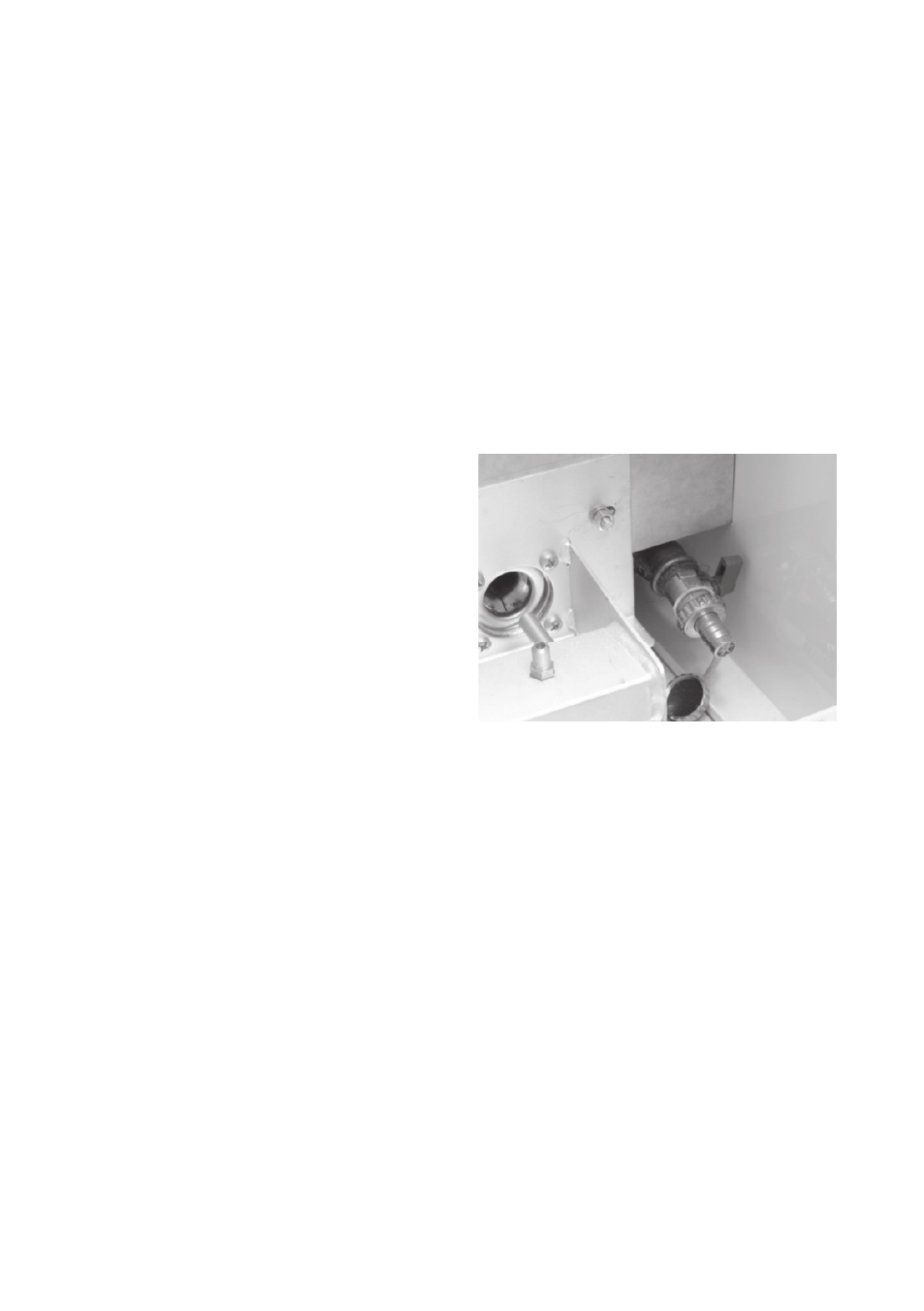

Рис.4
