31
6. Переключателем мощности переключите котел на
максимальную мощность (два факела).
7. Ослабьте покрытие на газовом клапане GV2 (рис. 13
/ поз. 3), кде находится пластмассовый винт мощности
(максимальная мощность).
8. согласно табл. 5 для давления на входе настройте
требуемое давление газа на выходе газово клапана
GV2
Сконтролируйте функцию регулятора давления газово
клапана GV2 для 100% мощности
9. Убедитесь, что все измерительные места обеспечены
против утечки газа.
10. Ослабьте винт измерительного места на выходе
газового клапана GV1 Sigma 843 (рис.14/поз.а) и
посадите U-шланг
11. Ослабьте покрытие на модуляторе High-Low и
согласно табл. 5 для давления на входе настройте
требуемое давление газа на выходе газово клапана
GV1, установите ключ № 8.
Сконтролируйте функцию регулятора давления газово
клапана GV1 для 100% мощности
12. Сконтролируйте настройку давления газа (рис. 16)
согласно табл. 5.
Настройка сниженной мощности
1. Переключатель мощности переключите на сниженную
мощность (один факел).
2. Осторожным поворотом пластмассового винта (рис. 14 / d) с помощью крестовой отвертки
дорегулируем на модуляторе газового клапана сниженную мощность согласно табл. 5.
Сконтролируйте функцию регулятора давления для минимальеой мощности
3. Сконтролируйте настройку давления газа (рис. 16) согласно табл. 5.
4. Сконтролируйте настройку давления газа для 100% и минимальеой мощности, переключатель
мощности переключите на сниженную и 100% мощность, давление надо быть согласно табл.
5. Убедитесь, что все измерительные места обеспечены против утечки газа.
Таблица 4: Настройка давления газа для котлов KLO – природный газ.
Исполнение
65 KLO 85 KLO 100 KLO 130 KLO 150 KLO
Сниженная мощность
(мБар) 4,41 3,92 3,63 3,82 3,73
Максимальная
мощность (мБар) 7,35 7,35 6,66 7 7,15
Ø Форсунки главной
горелки (мм)
3,1
ØФорсунки пилотной
горелки (мм) 0,45 0,45 0,45 0,45 0,45

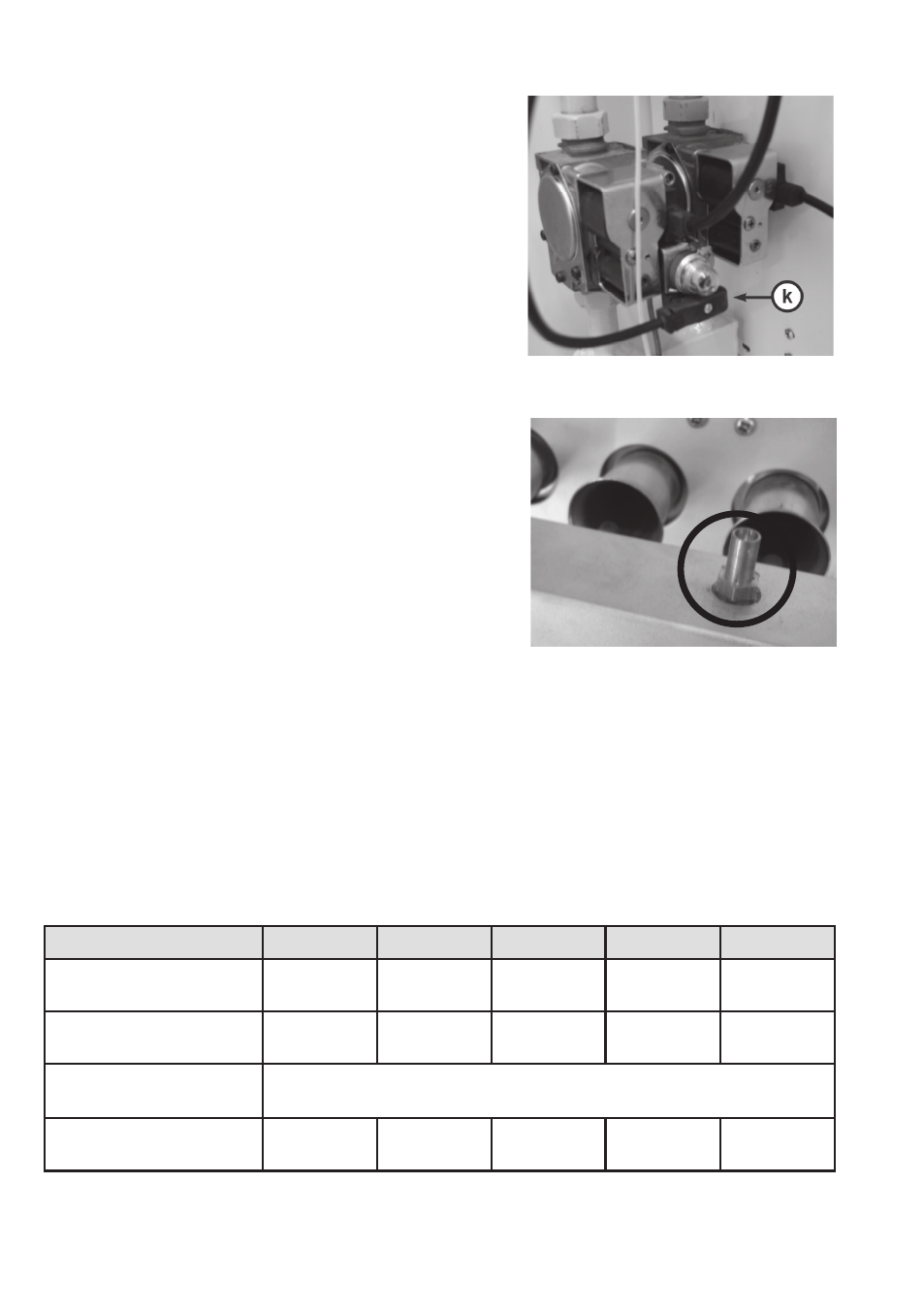

Рис. 16
Рис. 15
