Инструкция по эксплуатации HONDA UMK435T
Страница 52
52
6. Проверка и регулировка троса привода дроссельной заслонки
Отрегулируйте должным образом свободный ход троса привода дроссельной заслонки.
Регулировка:
1. Переведите рычаг управления воздушной
заслонкой вверх в положение CLOSED (За-
крыто).
2. Отожмите фиксатор на верхней стороне
крышки воздухоочистителя, два фиксатора
на ее нижней части и снимите крышку.
3. Отверните крепежную гайку троса управле-
ния дроссельной заслонкой.
4. Проверьте свободный ход троса привода
дроссельной заслонки у наконечника троса,
несколько раз нажимая и отпуская ручку ак-
селератора, и отрегулируйте величину сво-
бодного хода с помощью регулировочной
гайки. Он должен составлять 1 - 3 мм (тип
U2ST) и 0,5-2,5 мм (тип UEDT) при измере-
нии у наконечника троса привода дроссель-
ной заслонки. (Выполняйте все операции с
осторожностью, чтобы не повредить трос
привода дроссельной заслонки.)
5. Надежно затяните крепежную гайку троса
управления дроссельной заслонкой.

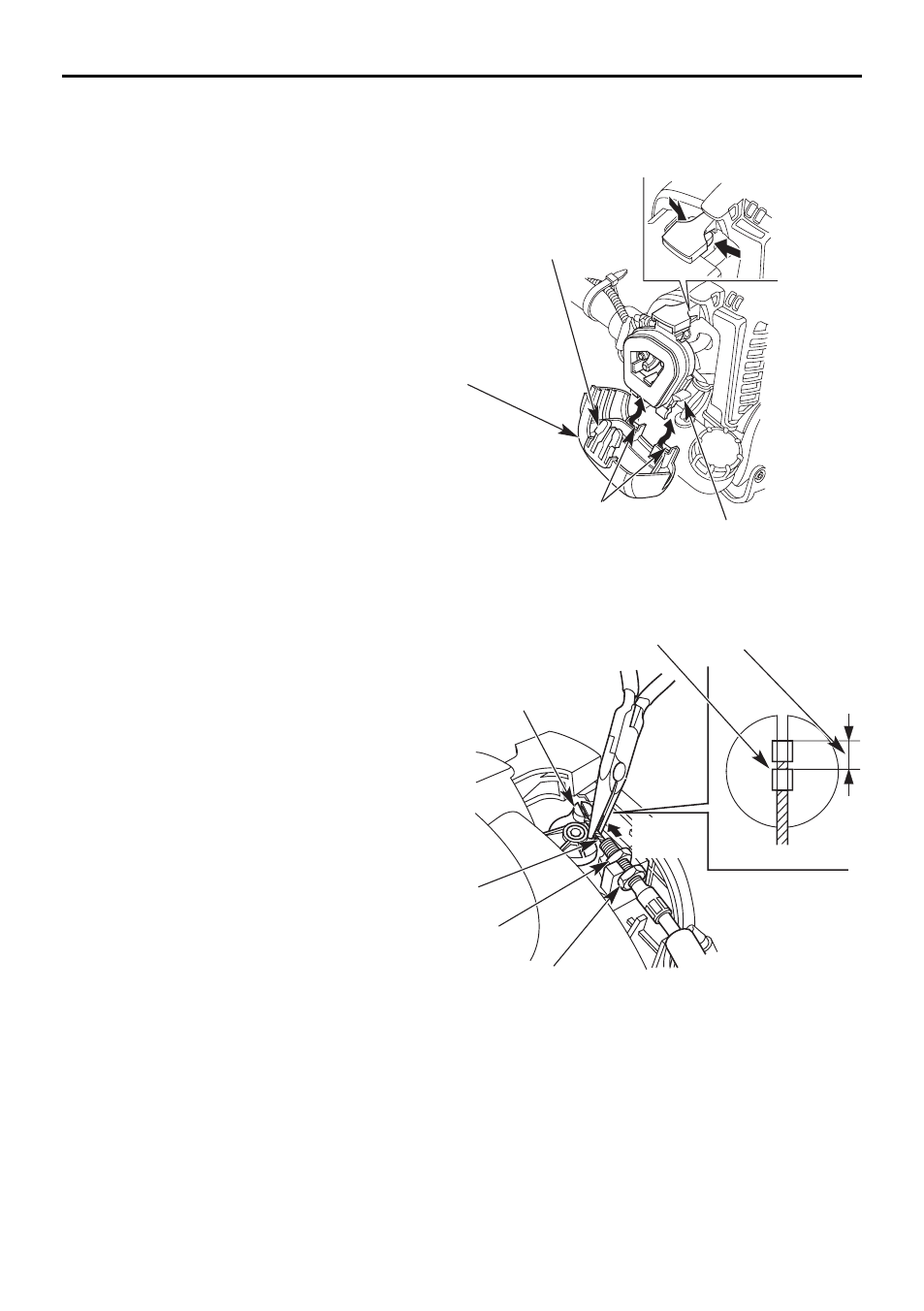

ВЕРХНИЙ ФИКСАТОР
КРЫШКА
ВОЗДУХООЧИСТИТЕЛЯ
НИЖНИЕ ФИКСАТОРЫ
РЫЧАГ УПРАВЛЕНИЯ
ВОЗДУШНОЙ ЗАСЛОНКОЙ
СВОБОДНЫЙ ХОД:
1 - 3 мм (U2ST)
0,5 - 2,5 мм (UEDT)
НАКОНЕЧНИК
ТРОСА ПРИВОДА
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
РЫЧАГ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
СТОПОРНАЯ ГАЙКА
РЕГУЛИРОВОЧНАЯ ГАЙКА
ТРОС УПРАВЛЕНИЯ
ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ
Потяните
с небольшим
усилием
