4. Замена щитка рабочего органа
ПРЕДУПРЕЖДЕНИЕ
Надежно закрепите щиток рабочего органа в правильном положении, чтобы защитить вас от частиц,
отбрасываемых вращающейся режущей насадкой.
ВНИМАНИЕ:
Надевайте плотные перчатки для защиты рук при проведении работ вблизи от режущей насадки.
ТИП U2ST
Установите щиток рабочего органа в положение, при
котором он прилегает к корпусу редуктора, затем уста-
новите держатель щитка на щиток рабочего органа и со-
вместите отверстия для болтов.
Надежно затяните крепежные болты. Момент затяжки
болтов: 6,9 Н•м
ТИП UEDT
Вариант с режущей головкой с нейлоновой леской:
Расположите отверстия A и B по направлению вверх.
Затем совместите отверстия A и B, а также отверстия 1, 2, 3 и 4 и зафиксируйте их с помощью
5 болтов 18 мм.
Вариант с режущим ножом:
Расположите отверстия C и D по направлению вверх. Затем совместите отверстия A и B в пластине, а
также отверстия 3, 4, 5 и 6 в щитке и зафиксируйте их с помощью 5 болтов 18 мм.
Надежно затяните крепежные болты. Момент затяжки болтов: 5,2 Н·м (0,53 кгс·м)

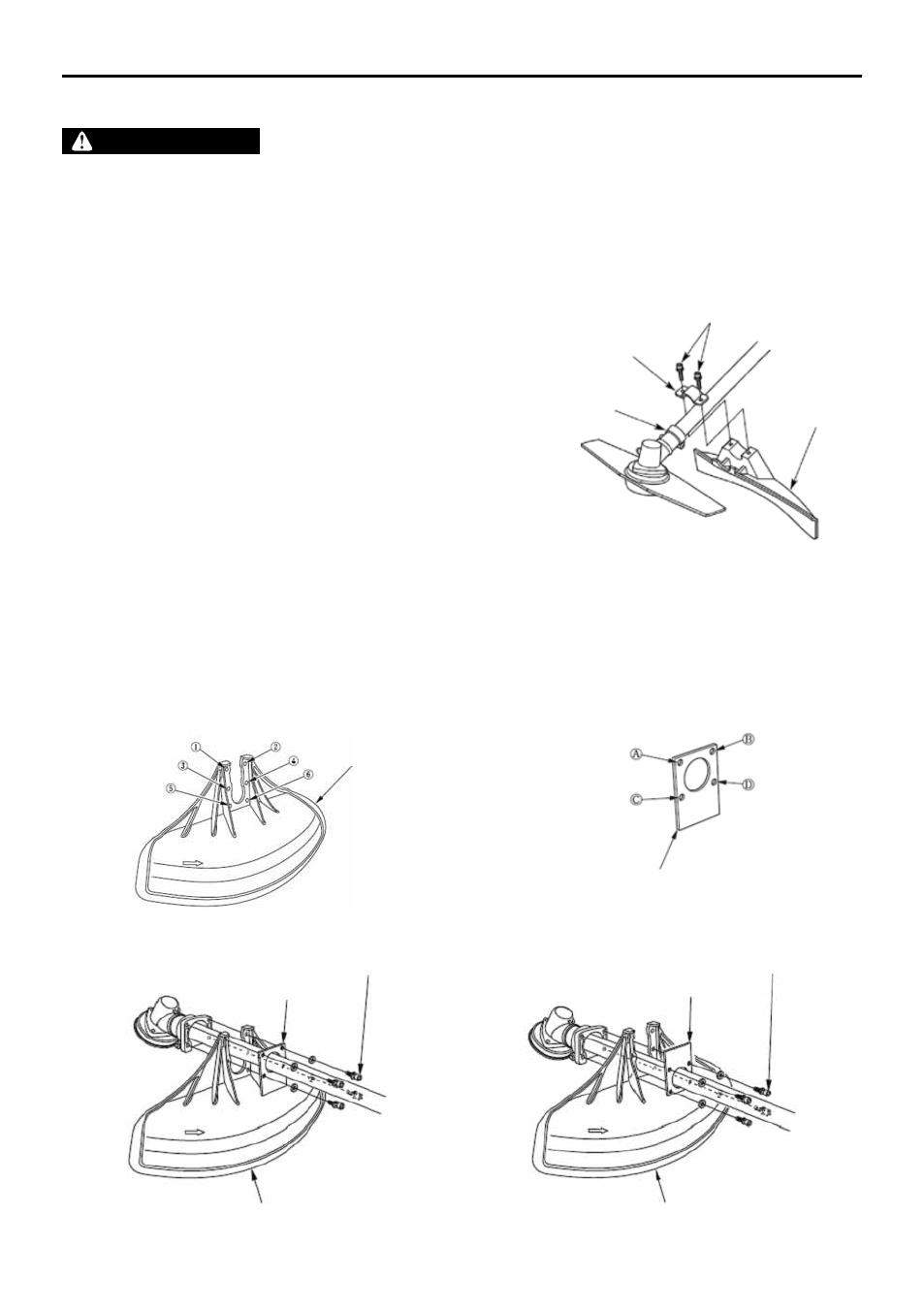

ТИП U2ST
КОРПУС РЕДУКТОРА
ДЕРЖАТЕЛЬ ЩИТКА
КРЕПЕЖНЫЕ БОЛТЫ 6 x 30 мм (2 шт.)
ЩИТОК
РАБОЧЕГО
ОРГАНА
ЩИТОК РАБОЧЕГО ОРГАНА
PLATE
ЩИТОК РАБОЧЕГО ОРГАНА
БОЛТ ПОД ТОРЦОВЫЙ КЛЮЧ 5 x 18мм
PLATE
ЩИТОК РАБОЧЕГО ОРГАНА
PLATE
БОЛТ ПОД ТОРЦОВЫЙ КЛЮЧ 5 x 18мм
Для режущей головки с нейлоновой леской:
Для режущего ножа:
ТИП UEDT:
