Инструкция по эксплуатации HONDA UMK435T
Страница 25
25

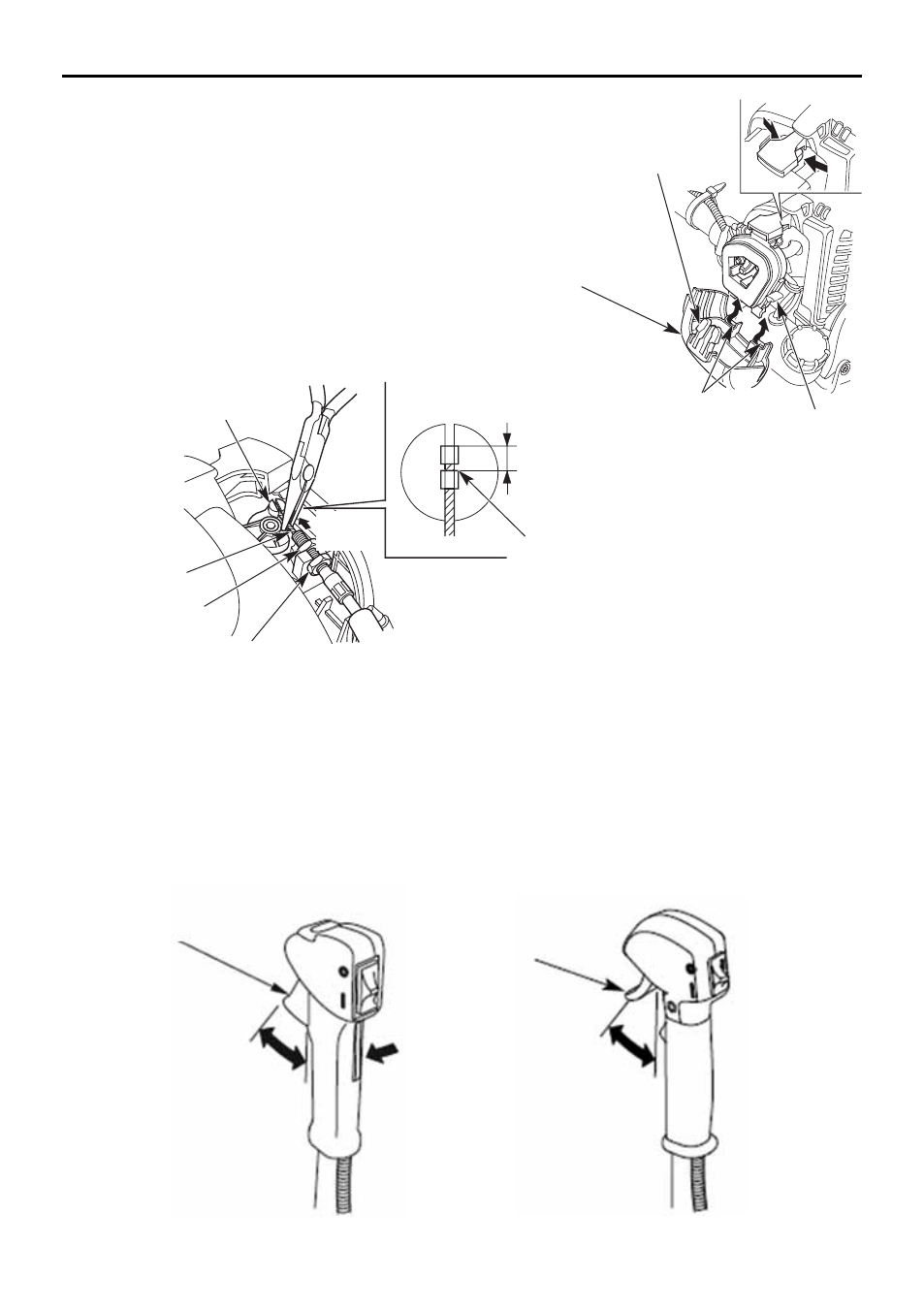

4. Проверка свободного хода троса привода
дроссельной заслонки
1. Переведите рычаг управления воздушной заслонкой вверх
в положение CLOSED (Закрыто).
2. Отожмите фиксатор на верхней стороне крышки воздухо-
очистителя, два фиксатора на ее нижней части и снимите
крышку.
3. Проверьте свободный ход троса привода дроссельной заслонки у наконечника троса, несколько
раз нажимая и отпуская ручку акселератора. Он должен составлять 1 - 3 мм (U2ST),
0,5 - 2,5 мм
(UEDT) при измерении у наконечника троса привода дроссельной заслонки.
Если величина свободного хода не соответствует указанному выше значению, то следует провести
регулировку свободного хода (см. стр. 52).
• Проверьте плавность работы ручки акселератора и безотказность ее возврата в положение холо-
стого хода под воздействием пружины.
КРЫШКА
ВОЗДУХООЧИСТИТЕЛЯ
ВЕРХНИЙ ФИКСАТОР
НИЖНИЕ
ФИКСАТОРЫ
РЫЧАГ УПРАВЛЕНИЯ
ВОЗДУШНОЙ ЗАСЛОНКОЙ
ТИП UEDT:
ТИП U2ST:
РУЧКА АКСЕЛЕРАТОРА
РУЧКА АКСЕЛЕРАТОРА
РЫЧАГ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ТРОС ПРИВОДА
ДРОССЕЛЬНОЙ ЗАСЛОНКИ
РЕГУЛИРОВОЧНАЯ ГАЙКА
СТОПОРНАЯ ГАЙКА
Потяните
с небольшим
усилием
СВОБОДНЫЙ ХОД:
1 - 3 мм (U2ST)
0,5 - 2,5 мм (UEDT)
НАКОНЕЧНИК ТРОСА ПРИВОДА
ДРОССЕЛЬНОЙ ЗАСЛОНКИ
