3. Замена режущей насадки
Режущий нож (тип U2ST и тип UEDT):
ПРЕДУПРЕЖДЕНИЕ
• Во избежание получения серьезной травмы необходимо убедиться, что выключатель двигателя
находится в положении OFF, для того чтобы исключить случайный запуск двигателя.
ВНИМАНИЕ:
Надевайте плотные перчатки для защиты рук при проведении работ вблизи от режущего ножа.
Для трехзубого ножа: Установите на периметр режущего ножа защитный пластиковый кожух (при-
лагается к ножу), чтобы обеспечить безопасность и защитить его режущие кромки.
1. До упора вставьте торец шестигранного ключа 4 мм (поставляется вместе с мотокосой) в отвер-
стие в щитке рабочего органа и внутреннем держателе ножа.
2. Поворачивайте режущий нож до тех пор, пока не почувствуете, что инструмент попал в отверстие
во внутреннем держателе ножа. Убедитесь, что нож не вращается. Шпилька привода и гайка кре-
пления ножа имеют левую резьбу. Убедитесь, что шестигранный ключ 4 мм остается в отверстии,
затем ослабьте (вращение по часовой стрелке) гайку крепления ножа. Обратите внимание на по-
рядок и ориентацию деталей при их демонтаже.
3. Установка выполняется в порядке, обратном процедуре демонтажа. Убедитесь в том, что вы установи-
ли нож режущей кромкой в направлении вращения. Момент затяжки гайки крепления ножа: 24,2 Н•м
• После затягивания гайки крепления ножа поверните рукой скашивающий нож и проверьте правиль-
ность его установки. Проверьте также, что режущий нож не смещен относительно оси вращения и не
касается смежных деталей.

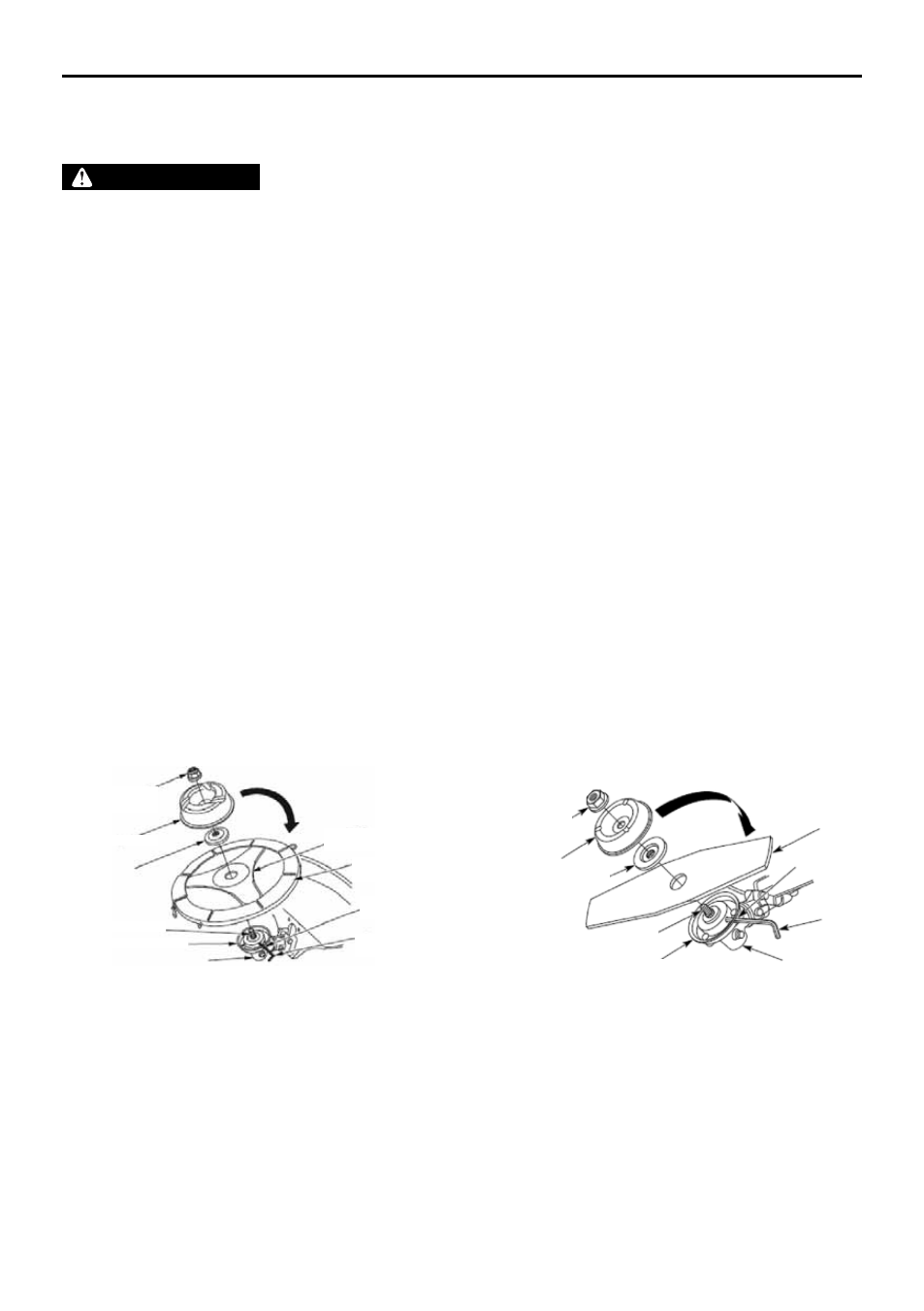

ТИП UEDT:
Нож вращается в направлении часовой
стрелки, если смотреть со стороны ножа.
ШЕСТИГРАННЫЙ
КЛЮЧ 4 мм
ОТВЕРСТИЕ
ДЛЯ ИНСТРУМЕНТА
PROTECTIVE PLASTIC
COVER
РЕЖУЩИЙ
НОЖ
ЩИТОК РАБОЧЕГО ОРГАНА
ШПИЛЬКА ПРИВОДА
ДЕРЖАТЕЛЬ ШНЕКА
КОРПУС РЕДУКТОРА
КРЫШКА ШПИЛЬКИ
10 мм / ГАЙКА
КРЕПЛЕНИЯ НОЖА
ТИП U2ST:
Нож вращается в направлении часовой
стрелки, если смотреть со стороны ножа.
ЩИТОК РАБОЧЕГО ОРГАНА
ШПИЛЬКА ПРИВОДА
ДЕРЖАТЕЛЬ ШНЕКА
КРЫШКА ШПИЛЬКИ
10 мм / ГАЙКА
КРЕПЛЕНИЯ НОЖА
РЕЖУЩИЙ НОЖ
ОТВЕРСТИЕ
ДЛЯ ИНСТРУМЕНТА
КОРПУС
РЕДУКТОРА
ШЕСТИГРАННЫЙ
КЛЮЧ 4 мм
