Устранение неисправностей в пути
Расположение предохранителей

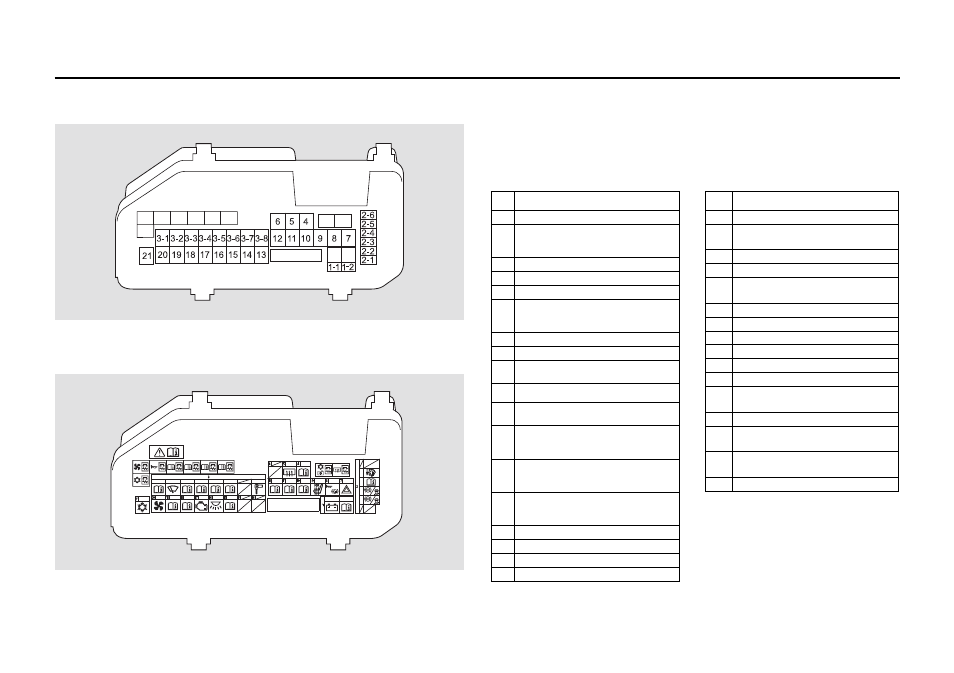

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ
НАКЛЕЙКА СО СХЕМОЙ РАСПОЛОЖЕНИЯ
ПРЕДОХРАНИТЕЛЕЙ
№
Защищаемая цепь
1 - 1
Аккумуляторная батарея
1 - 2
Блок предохранителей,
расположенный в салоне
с пассажирской стороны
2 - 1
Не используется
2 - 2
VSA FSR
2 - 3
VSA MTR
2 - 4
Блок предохранителей,
расположенный в салоне
с пассажирской стороны
2 - 5
Омыватель фар
2 - 6
Не используется
3 - 1
Электродвигатель вторичного
вентилятора
3 - 2
Моторедуктор стеклоочистителя
3 - 3
Электродвигатель основного
вентилятора
3 - 4
Приборы освещения с
водительской стороны (главный
предохранитель)
3 - 5
Блок предохранителей,
расположенный в салоне
с водительской стороны
3 - 6
Приборы освещения
с водительской стороны
(главный предохранитель)
3 - 7
Не используется
3 - 8
Питание IG
4
Реле включения вентилятора
5
Обогреватель заднего стекла
№
Защищаемая цепь
6
Не используется
7
Аварийная световая сигнали-
зация
8
Звуковой сигнал, стоп-сигналы
9
Электрообогрев задних сидений
10
Цепь подключения электрообо-
рудования прицепа*
11
Катушка зажигания
12
FI Sub
13
Не используется
14
Не используется
15
Фонари заднего хода
16
Плафоны освещения салона
17
Главный предохранитель системы
впрыска топлива
18
DBW
19
Фонари заднего хода (главный
предохранитель)
20
Электродвигатель вентилятора
системы вентиляции
21
Муфта MG
*
Отсутствует
Расположение и комплектность электрических предохранителей,
расположенных в блоке предохранителей в моторном отсеке, зависит
от варианта исполнения автомобиля. Схема расположения предохра-
нителей приведена на наклейке. Ниже в таблице приведен перечень
предохранителей автомобиля.
