48
ПОДКЛЮЧЕНИЕ РАЗЛИЧНЫХ УСТРОЙСТВ К КОНТРОЛЛЕРУ
Дополнительная информация

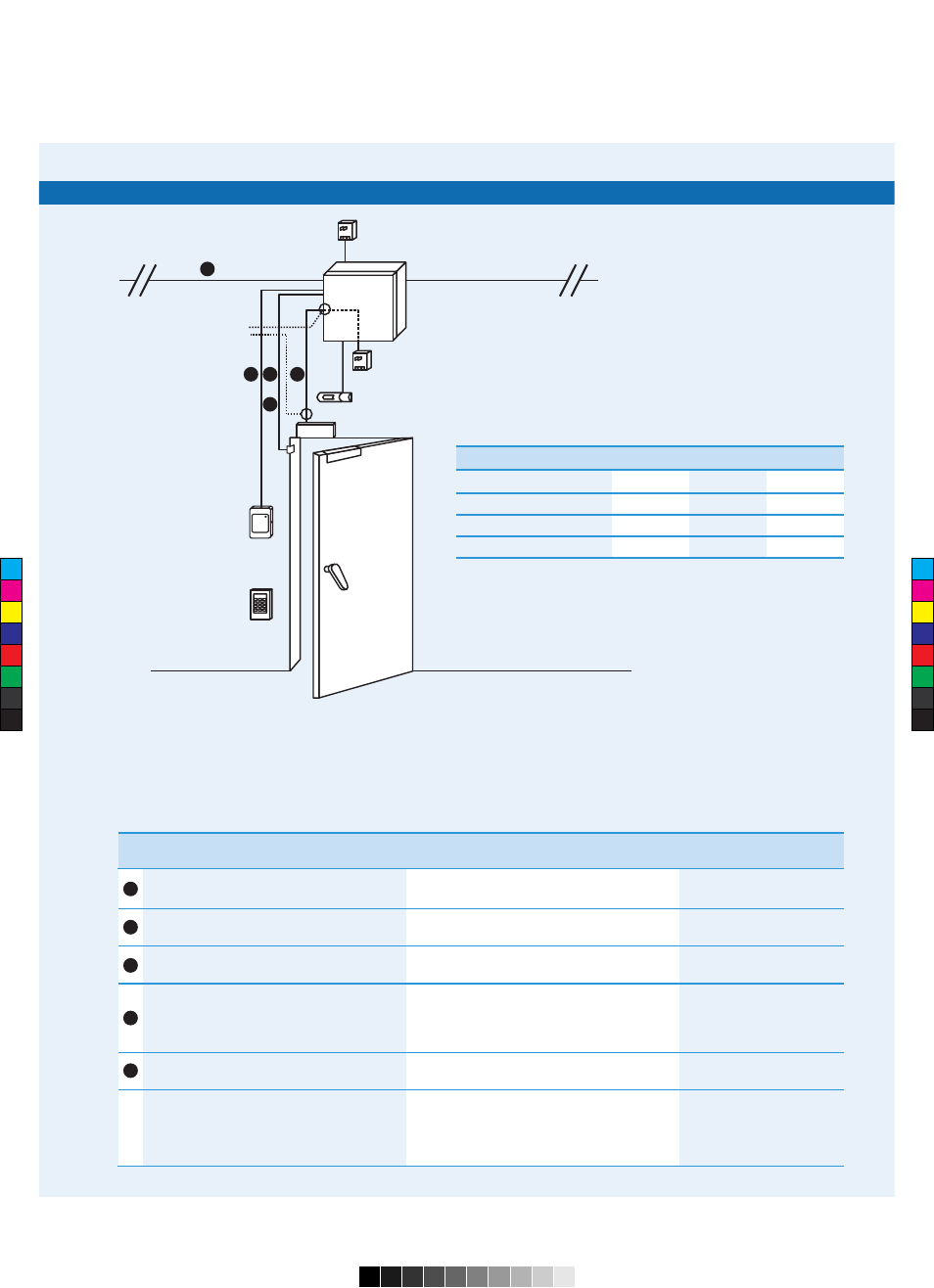

КОНФИГУРАЦИЯ
КОНТРОЛЛЕРОВ
Трансформатор PSX220
(220 / 16,5 В перем. тока)
Контроллер NS2,
NS2+, N-1000-III
или N-1000-IV
Внешний дополнительный
источник питания для замков
Кнопка запроса на выход или
датчик прохода IS310WH
Магнитоконтактный
датчик состояния
двери
Электромагнитный замок
Считыватель и/или
клавиатура*
* Для работы в режиме доступа «пароль + карта» к контроллерам серии
N-1000 подключается до двух клавиатур с матричным интерфейсом. К
контроллерам NStar NS2 и NS2+ подключаются считыватели, совмещен-
ные с клавиатурами с интерфейсом Виганда
Комплект из двух
подавителей помех S-4
(при коммутации индук-
тивной нагрузки)
Количество устройств
NS2+
N-1000-III
N-1000-IV
Считыватели
2
2
4
Клавиатуры
2
2
2
Шлейфы сигнализации
8
16
16
Выходы управления
6
4
4
А B
C
D
E
или
Примечание. Показана одна дверь. Контроллеры NS2, NS2+
и N-1000-III поддерживают до двух дверей (без контроля
повторного прохода) или одну дверь (с контролем повторного
прохода). Контроллеры N-1000-IV поддерживают до четырех
дверей (без контроля повторного прохода) или до двух
дверей (с контролем повторного прохода).
А
B
C
D
E
*
ПОДКЛЮЧЕНИЕ
ТИП КАБЕЛЯ
МАКСИМАЛЬНАЯ
ДЛИНА КАБЕЛЯ
От контроллера к считывателю или
клавиатуре с интерфейсом Виганда
От контроллера к датчику состояния
двери или кнопке запроса на выход
Питание электромагнитного или элект-
ромеханического замка
Шина данных RS-485
Шлейф сигнализации + питание извеща-
теля (например, для ПИК-извещателей)
От контроллера N-1000-III или N-1000-IV
к матричной клавиатуре (подключение
до двух клавиатур для организации
режима доступа «пароль + карта»
6 проводников, 18 AWG (диаметр 1 мм),
экранированный
2 проводника (витая пара), 22 AWG
(диаметр 0,64 мм), экранированный
2 проводника (витая пара), 18 AWG
(диаметр 1 мм), экранированный
4 проводника, 18 AWG (диаметр 1 мм)
12 проводников, 18 AWG (диаметр 1 мм),
экранированный
2 витых пары с общим экраном, 24 AWG
(диаметр 0,51 мм), импеданс 120 Ом,
емкость 23 пФ/м (тип Belden 9842 или
аналогичный)
152 м
610 м
610 м
610 м
152 м
1200 м
