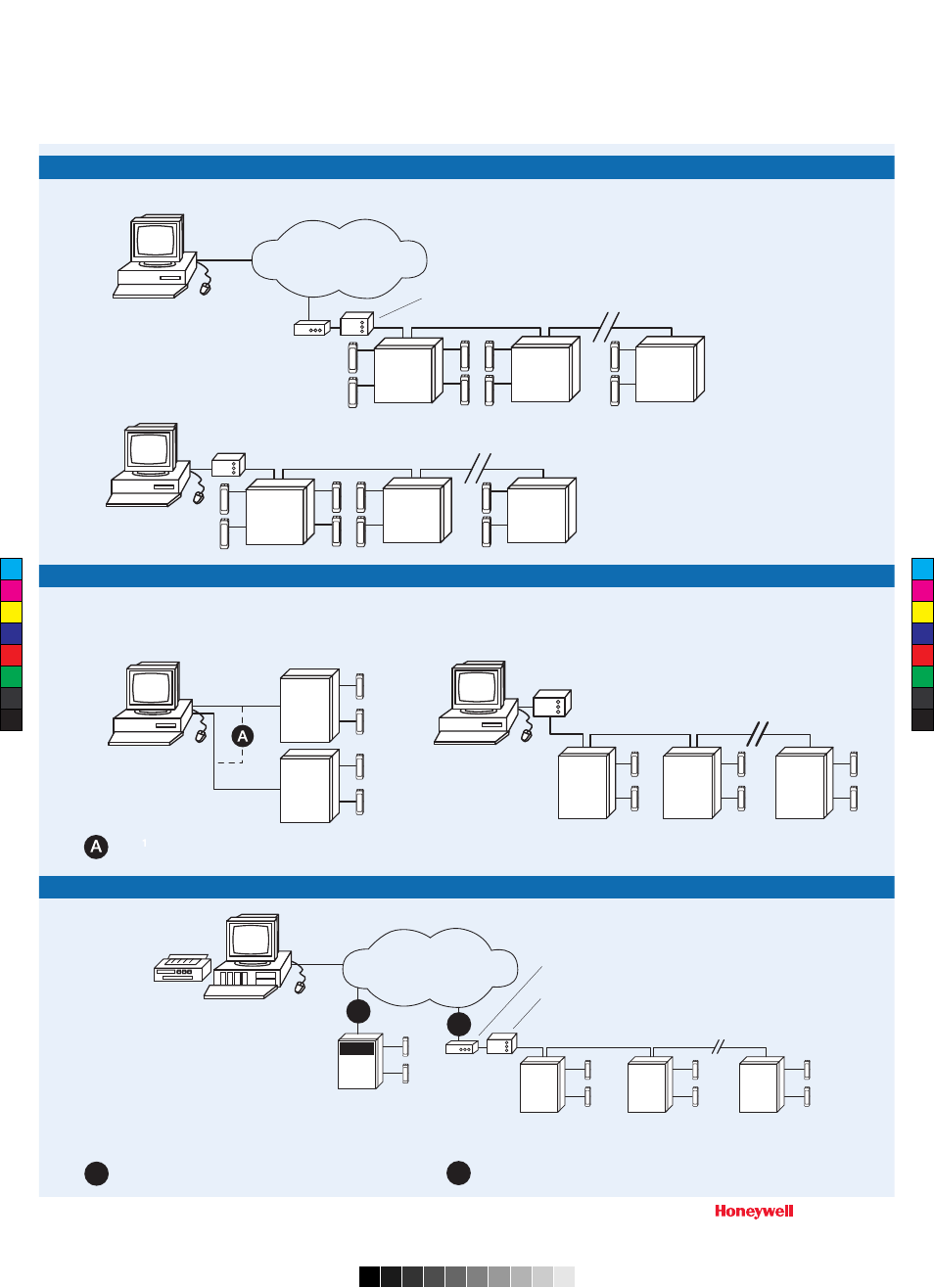

ПРЯМОЕ ПОДКЛЮЧЕНИЕ NS2 К КОМПЬЮТЕРУ С ПО NSTAR
ПОДКЛЮЧЕНИЕ NS2 К КОМПЬЮТЕРУ С ПО NSTAR ЧЕРЕЗ КОМПЬЮТЕРНУЮ СЕТЬ
47
Дополнительная информация
КОНФИГУРАЦИ СИСТЕМ
НА БАЗЕ ПО WIN-PAK / NSTAR
NS2
NS2
СОМ1
СОМ2
Кабель RS-232 (входит в базовый комплект
поставки NStar NSSKRI-EU и NSSKI-EU)
Вариант 1. Программное обеспечение
NStar позволяет подключить два контрол-
лера NS2 к компьютеру через СОМ-порты.
Вариант 2. Программное обеспечение NStar
позволяет подключить две сети контроллеров NS2
к компьютеру через СОМ-порты. Максимальное
общее количество контроллеров в системе – 62.
NS2
NS2
До 31 контроллера в сети RS-485
Максимальная длина шины данных – 1200 м
Преобразователь N-485-PCI-2
Программное обеспечение NStar позволяет использовать
до 64 подключений по TCP/IP к компьютеру.
Сеть с архитектурой
Ethernet и набором
протоколов TCP/IP
1
2
NS2
NSLAN1
Контроллер NStar NS2 с
установленной платой
Ethernet NSLAN1
Преобразователь Ethernet - RS-232
LANSERIALT-UK
Преобразователь RS-232 - RS-485
N-485-PCI-2L
До 31 контроллера в сети RS-485
Максимальная длина шины данных – 1200 м
Сетевая
плата ПК
1
2
Если требуется подключение одиночного контрол-
лера NS2 к сети, используется плата NSLAN1
Если требуется подключение сети контроллеров NS2, исполь-
зуются преобразователи N-485-PCL-2L и LANSERIALT-UK
NS2
NS2
NS2
Сеть с топологией «шина»
Сеть с топологией «шина»
ПОДКЛЮЧЕНИЕ N-1000 И NS2+ К КОМПЬЮТЕРУ С ПО WIN-PAK 2005 / WIN-PAK PRO 2005
NS2
Сеть с архитектурой
Ethernet и набором
протоколов TCP/IP
N-1000-IV
N-1000-III
NS2+
N-1000-IV
N-1000-III
NS2+
Преобразователь N-485-PCI-2
Сеть с топологией «шина»
До 31 контроллера в сети RS-485
Максимальная длина шины
данных – 1200 м
Преобразователь
Ethernet - RS-232
LANSERIALT-UK
Преобразователь
RS-232 - RS-485
N-485-PCI-2L
Сетевая
плата ПК
Сеть с топологией
«шина»
До 31 контроллера в
сети RS-485. Макси-
мальная длина шины
данных – 1200 м
Программное обеспечение Win-Pak 2005 / Win-Pak Pro 2005 не
имеет ограничений по количеству сетей контроллеров, подключа-
емых к СОМ-портам коммуникационного сервера и по TCP/IP.
