PRO2200
PRO22IC
PRO22R2
PRO22R1

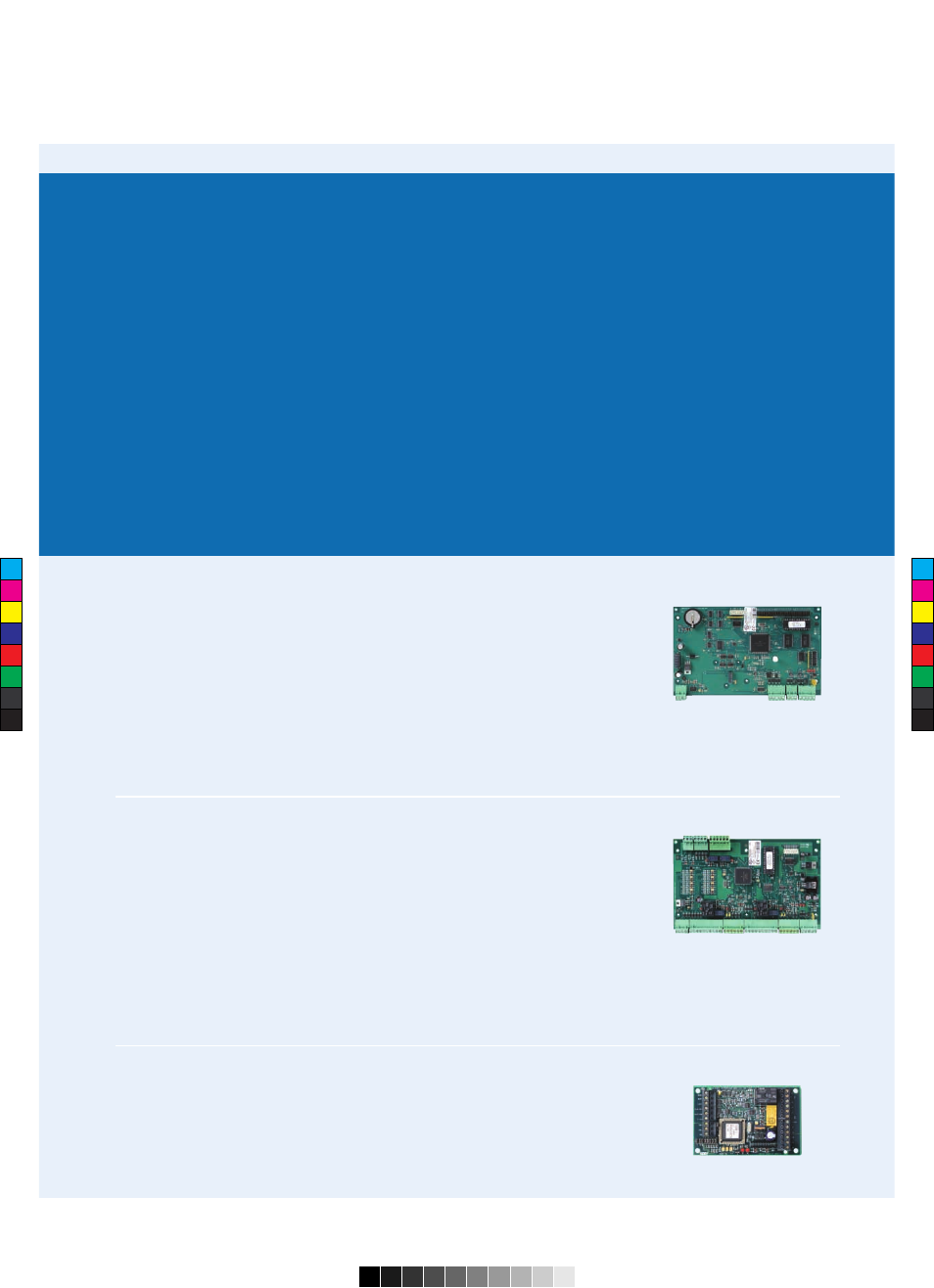

Основной модуль контроллера PRO2200
PRO22IC является основным элементом системы PRO2200. Он хранит базы данных
(карт, временных зон, уровней доступа и т.п.), содержит часы реального времени и
обеспечивает связь с компьютером и модулями расширения: считывателей (PRO22R1
и PRO22R2), охранных шлейфов сигнализации (PRO22IN) и выходов реле
(PRO22OUT). PRO22IC имеет один конфигурируемый порт RS-232/RS-485 для связи с
ПК, подключения платы Ethernet или объединения в сеть и два порта RS-485 для
связи с модулями расширения. Стандартная память PRO22IC хранит 20000 карт и
5000 событий и имеет возможность расширения. Реализуется функция глобального
контроля повторного прохода (Anti-passbaсk) с ограничением или без ограничения по
времени повторного предъявления карты. Основной модуль контроллера может
устанавливаться во всех типах корпусов, кроме ENC4. Размеры платы: 228,6 х 139,7 х
25,4 мм (В х Ш х Т). Питание: 10-16 В пост. тока, 400 мА.
Контроллеры PRO2200 (PW-5000) предназначены для построения систем охранной
сигнализации и контроля и управления доступом на базе программного обеспече-
ния Win-Pak Pro 2005.
Основным элементом системы PRO2200 является модуль контроллера PRO22IC,
хранящий в своей памяти параметры конфигурации и обеспечивающий связь с
персональным компьютером и модулями расширения. К нему подключаются 8
модулей расширения. PRO22IC, в свою очередь, можно также объединять в сеть,
создавая территориально распределенную систему требуемого размера. Считыва-
тели системы контроля доступа, шлейфы сигнализации и релейные выходы
подключаются к модулям расширения (PRO22R1, PRO22R2, PRO22IN и PRO22OUT).
В контроллере PRO2200 возможно определение действий, автоматически выполня-
емых при возникновении заранее определенных событий (триггеры и процедуры).
Например, это позволяет назначать произвольные связи между входами шлейфов и
выходами реле, считываниями карт, временными зонами, ставить выбранные зоны
на охрану и снимать их с охраны при считывании карт, включая задержки входа и
выхода и т.п. Любое количество шлейфов можно объединить в разделы. Постанов-
ка и снятие с охраны шлейфов и разделов выполняются по предъявлению карт и
вводу паролей, командам операторов, а также автоматически в установленное
время. Триггеры и процедуры являются мощным средством PRO2200 для решения
самых различных задач, таких как охранная сигнализация, управление промышлен-
ной и бытовой автоматикой, лифтами, средствами оповещения и других.
Контрольные панели
PRO2200
Модуль расширения на 2 считывателя, 8 шлейфов и 6 реле
PRO22R2 имеет два порта для подключения считывателей с интерфейсом Виганда или
магнитных карт с возможностью побитового определения областей в информационной
посылке от считывателя для работы с любыми типами считывателей. Он содержит 2
мощных реле для управления мощной нагрузкой (НЗК/НРК, 5 A при 28 В пост. тока),
4 дополнительных реле (НЗК/НРК, 2 A при 28 В пост. тока), 8 шлейфов сигнализации
с программируемой схемой и 2 входа для контроля открывания корпуса и состояния ис-
точника питания. Модуль PRO22R2 имеет локальную память системных кодов карт для
возможности работы в аварийном режиме без связи с основным модулем контроллера.
Совместно со считывателями можно использовать клавиатуры с интерфейсом Виганда
(пароли длиной до 8 цифр). Реализуется режим доступа по двум картам и возможность
управления устройствами по одно- и двукратному предъявлению карты считывателю.
Размеры платы: 228,6 х 139,7 х 25,4 мм (В х Ш х Т). Питание: 10-16 В пост. тока, 400 мА.
Модуль расширения на 1 считыватель, 2 шлейфа и 2 реле
PRO22R1 имеет один порт для подключения считывателей с интерфейсом Виганда
или магнитных карт (функции считывателя аналогичны PRO22R2), 1 мощное реле для
управления мощной нагрузкой (НЗК/НРК, 5 A при 28 В пост. тока), 1 дополнительное
реле (НЗК/НРК, 1 A при 28 В пост. тока), 2 шлейфа сигнализации с программируемой
схемой. Устанавливается в корпусе PRO22ENC4. Размеры платы: 108 х 70 х 36 мм
(В х Ш х Т). Питание: 12 В пост. тока, 125 мА (для питания считывателя доступно 175 мА).
