PRO22OUT
PRO22EN
PRO22CVT1
CVT1PSU-EU
PRO22M4
PRO22IN

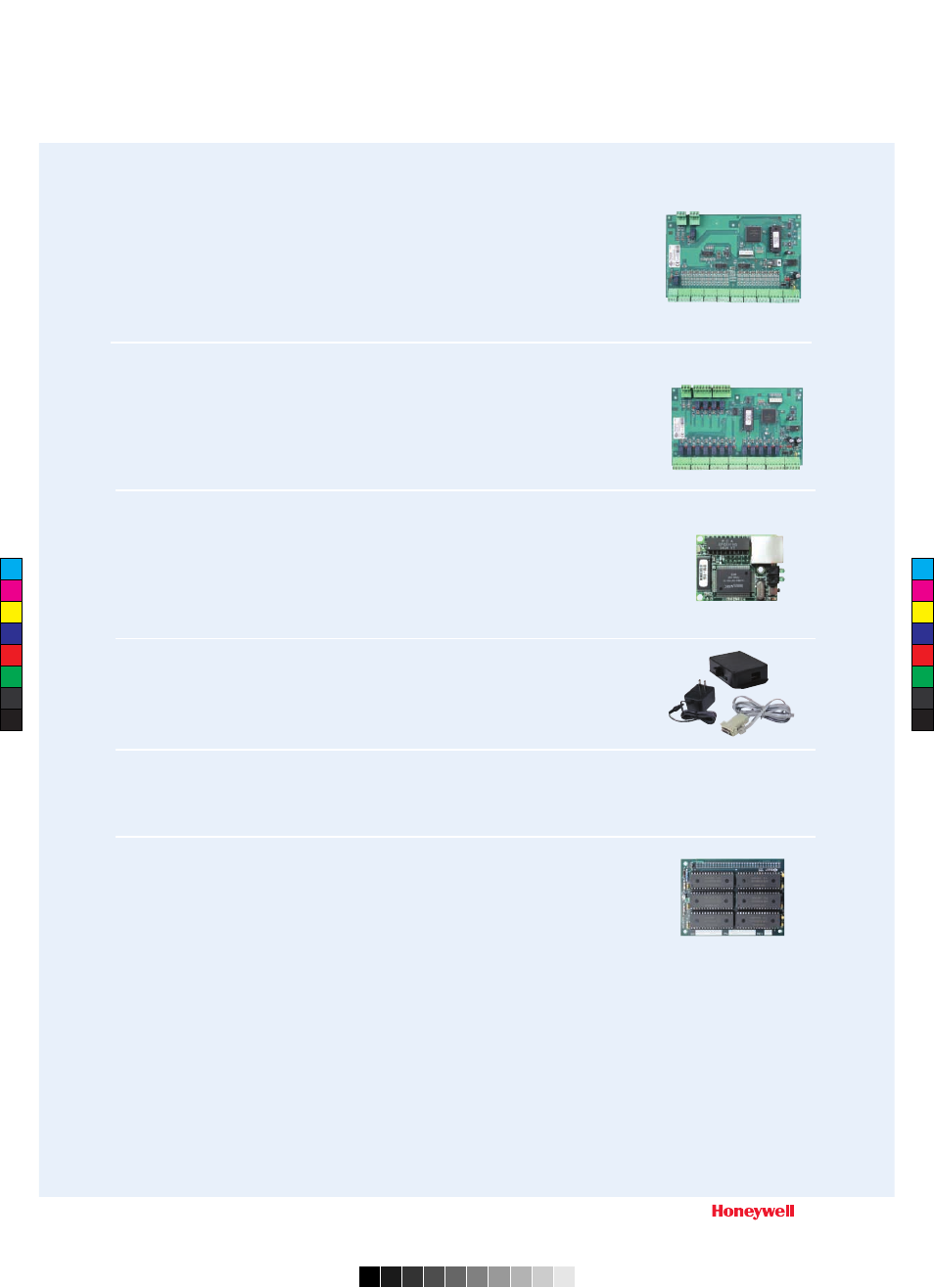

Модуль расширения на 16 охранных шлейфов и 2 реле
PRO22IN имеет 16 шлейфов сигнализации с программируемой схемой (с двумя
оконечными резисторами или без них), 2 входа для контроля открывания корпуса
и состояния источника питания и 2 реле с НЗК/НРК (ток до 2 A при 30 В пост.
тока). Модуль обеспечивает позонную постановку и снятие шлейфов с охраны
картами пользователей с назначением прав по управлению отдельными шлейфа-
ми. Размеры платы: 139,7 х 228,6 х 25,4 мм (В х Ш х Т). Питание: 12 В пост. тока,
350 мА.
Модуль расширения на 16 выходов реле
PRO22OUT имеет 16 реле с НЗК/НРК (ток до 2 A при 28 В пост. тока) и 2 входа
для контроля открывания корпуса и состояния источника питания. Алгоритм
срабатывания каждого реле полностью программируется. Реле могут работать
в обычном или инверсном режиме (в нормальном состоянии реле запитано,
напряжение снимается при срабатывании). Размеры платы: 139,7 х 228,6 х 25,4
мм (В х Ш х Т). Питание: 12 В пост. тока, 400 мА.
Плата Ethernet
Плата PRO22EN предназначена для прямого подключения основного модуля
контроллера PRO22IC к компьютерной сети с архитектурой Ethernet 10Base-T и
набором протоколов TCP/IP. Плата имеет стандартный разъем RJ45, светодиодные
индикаторы состояния связи и устанавливается непосредственно на контроллере,
не требуя дополнительного источника питания. Размеры платы: 40 х 49 х 25,4 мм
(В х Ш х Т).
Преобразователь интерфейсов RS-232/RS-485
Преобразователь используется для объединения модулей контроллеров PRO22IC в
сеть или для увеличения расстояния между модулем контроллера и персональным
компьютером. Максимальная длина шины данных RS-485 – 1220 м.
Источник питания для PRO22CVT1
Источник питания 9 В пост. тока, 200 мА для преобразователя интерфейсов
PRO22CVT1.
Модуль расширения памяти (4 Мбайт)
Модуль PRO22M4 используется для расширения памяти основного модуля контрол-
лера PRO22IC до 50000 карт и 35000 событий. Память может перераспределяться
при программировании системы.
Контрольные панели
PRO-2200
17
