В гнезде фонарь удерживается
пружинной защелкой и фиксато-
ром. Вставьте плоскую отвертку в
паз с левой стороны фонаря, акку-
ратно сдвиньте его вправо и выве-
дите фиксатор из зацепления. По-
вернув патрон 3 против часовой
стрелки, выньте его в сборе с лам-
пой из корпуса фонаря и потяните
лампу 2 на себя.
Блок освещения салона
Для замены ламп в блоке осве-
щения салона необходимо снять
рассеиватель 1 (рис. 55) с помо-
щью плоской отвертки, вставив ее
в специальные пазы. Лампы инди-
видуального освещения вынима-
ются после поворота на 45
0
по
часовой или против часовой стрел-
ки. Блок удерживается в посадоч-
ном месте с помощью защелок 2.
Фонарь освещения
вещевого ящика
Для замены лампы 3 (рис. 56) в
фонаре освещения вещевого ящи-
ка, выньте фонарь из гнезда, для
чего вставьте отвертку в паз 2 с
правой стороны фонаря и аккурат-
но поверните ее на себя. Затем
нажмите на защелку 7, выведите
ее из отверстия 6 и снимите рас-
сеиватель 1. После замены лампы
рассеиватель 1 устанавливайте
так, чтобы в его пазы вошли устано-
вочные усики 4 корпуса 5 фонаря.
64
Рис. 56. Фонарь освещения
вещевого ящика

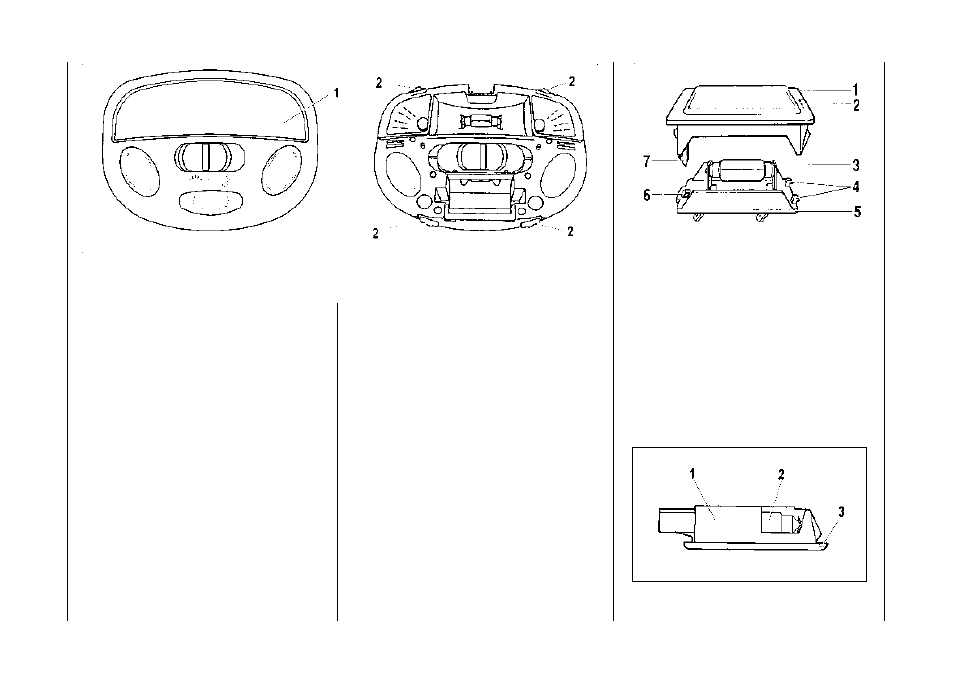

Рис. 55. Блок освещения салона
Рис. 57. Плафон освещения
багажника
Плафон освещения багажника
Для замены лампы 2 (рис. 57) в
плафоне освещения 1 багажника,
выньте плафон из гнезда, для чего
вставьте отвертку в паз 3 с правой
стороны плафона, аккуратно по-
верните ее вниз и снимите плафон.
