ЗАМЕНА ЛАМП
Для нормальной работы систе-
мы освещения и световой сигна-
лизации применяйте лампы, ука-
занные в приложении 2.
Блок-фара
Для снятия лампы ближнего
света проделайте следующие
действия:
– снимите крышку 2 (рис. 51);
– отсоедините колодку прово-
дов 7 от лампы;
– выведите из пазов усики 6
пружинного фиксатора;
– выньте лампу.
Установку новой лампы прово-
дите в обратном порядке.
Для снятия лампы дальнего света
проделайте следующие действия:
– снимите крышку 1;
– отсоедините колодку прово-
дов от лампы;
– выведите из пазов усики 4
пружинного фиксатора;
– выньте лампу.
Установку новой лампы прово-
дите в обратном порядке.
Для снятия лампы габаритного
огня проделайте следующие дей-
ствия:
– снимите крышку 1;
– вытяните патрон лампы габа-
ритного огня из посадочного мес-
та в рефлекторе непосредственно
за провода 5;
– выньте лампу из патрона.
Установку новой лампы прово-
дите в обратном порядке.
Для снятия лампы в левом ука-
зателе поворота проделайте сле-
дующие действия:
– снимите колодку проводов с
патрона 3 лампы;
– поверните патрон 3 по часо-
вой стрелке и выньте его из поса-
дочного места в сборе с лампой;
– выньте лампу из патрона по-
воротом против часовой стрелки.
Установку новой лампы прово-
дите в обратном порядке.
Для снятия лампы в правом ука-
зателе поворота проделайте сле-
дующие действия:
– отверните рукой барашковые
винт и гайку крепления бачка омы-
вателей ветрового стекла;
– снимите бачок и отведите его
в сторону для обеспечения сво-
бодного доступа к блок-фаре;
– снимите колодку проводов с
патрона 3 лампы;
– поверните патрон 3 против ча-
совой стрелки и выньте его из по-
садочного места в сборе с лампой;
– выньте лампу из патрона по-
воротом против часовой стрелки.
62

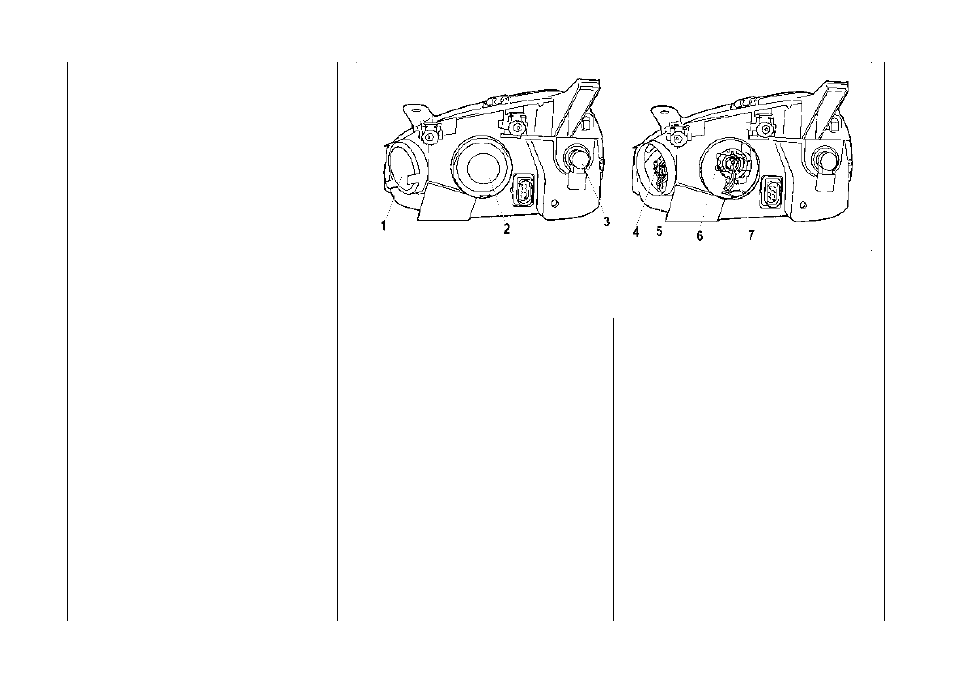

Рис. 51. Блок-фара
