Задний фонарь
Для снятия ламп в заднем фо-
наре автомобиля с кузовом «се-
дан» проделайте следующие дей-
ствия:
– откройте крышку багажника;
– отогните обивку багажника за
задним фонарем;
– отсоедините колодку прово-
дов 1 (рис. 52);
– отверните гайки, отсоедините
уплотнитель жгута проводов и сни-
мите задний фонарь с автомобиля;
– повернув патрон против часо-
вой стрелки, выньте его из поса-
дочного места;
– выньте лампу из патрона по-
воротом против часовой стрелки.
Установку новой лампы прово-
дите в обратном порядке.
Порядок действий по замене
ламп в заднем фонаре автомоби-
ля с кузовом «хэтчбек»:
– откройте дверь задка;
– откройте нижний лючок обивки
(на липучке) и открутите гайку ниж-
него крепления заднего фонаря;
– откройте верхний лючок обивки
(на защелках) и открутите гайку верх-
него крепления заднего фонаря;
– извлеките фонарь и выньте
уплотнитель жгута проводов;
– выверните патрон против ча-
совой стрелки и замените лампу.
Установку заднего фонаря про-
водите в обратном порядке.
Боковой указатель поворота
Для замены лампы в боковом
указателе поворота 1 (рис. 53)
снимите его с автомобиля. В гнез-
де фонарь удерживается пружин-
ной защелкой и фиксатором.
Сдвиньте фонарь в направлении
движения автомобиля и выведите
фиксатор из зацепления. Повер-
нув патрон 3 против часовой
стрелки, выньте его в сборе с лам-
пой из корпуса фонаря и потяните
лампу 2 на себя.
63

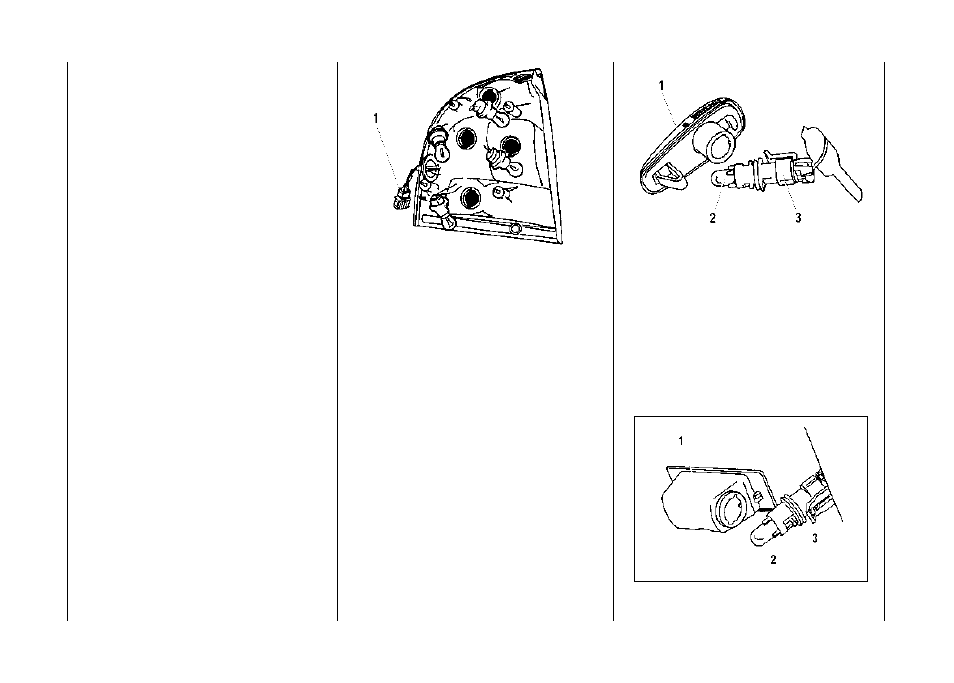

Рис. 52. Задний фонарь
Рис. 53. Боковой указатель
поворота
Рис. 54. Фонарь освещения
номерного знака
Фонарь освещения
номерного знака
Для замены лампы в фонаре
освещения 1 (рис. 54) номерного
знака снимите его с автомобиля.
