F1 (10)
Приборы: блок управления иммобилизатором, выключатель
аварийной сигнализации, комбинация приборов
F2 (30)
Электростеклоподъемники
F3 (10)
Выключатель аварийной сигнализации
F4 (20)
Стеклоочиститель
F5 (25)
Отопитель, блок управления электроусилителем
F6 (20)
Звуковой сигнал
F7 (10)
Комбинация приборов, освещение салона
F8 (20)
Обогрев заднего стекла
F9 (5)
Габаритный огонь (правый борт)
F10 (5)
Габаритный огонь (левый борт)
F11 (7,5)
Блок управления иммобилизатором
F12 (7,5)
Ближний свет (правый борт)
F13 (7,5)
Ближний свет (левый борт)
F14 (10)
Дальний свет (правый борт)
F15 (10)
Дальний свет (левый борт)
F16,17 (10)
Противотуманные фары
F18 (15)
Обогрев сидений
F19 (10)
АБС
F20 (15)
Прикуриватель
F21 (10)
Блокировка заднего хода
F22 (15)
Блок управления электропакетом
F31 (50)
Блок управления электроусилителем
ЗАМЕНА ПЛАВКИХ
ПРЕДОХРАНИТЕЛЕЙ
При замене плавких предохра-
нителей необходимо использо-
вать новые предохранители, име-
ющие маркировку по току в соот-
ветствии с таблицей 4.
Для доступа к монтажному бло-
ку (рис. 50) потяните за прилив
вверху левого угла крышки и осво-
бодите левую точку запирания, за-
тем освободите правую точку за-
пирания и откройте крышку блока
предохранителей.
Неисправный предохранитель
определяется по вышедшим из
строя электрическим цепям, защи-
щаемым этим предохранителем, в
соответствии с таблицей 4. Сила
тока, на которую рассчитан предо-
Та б л и ц а 4
Электрические цепи, защищаемые плавкими предохранителями
№ предохранителя
(сила тока, А)
Защищаемые электрические цепи

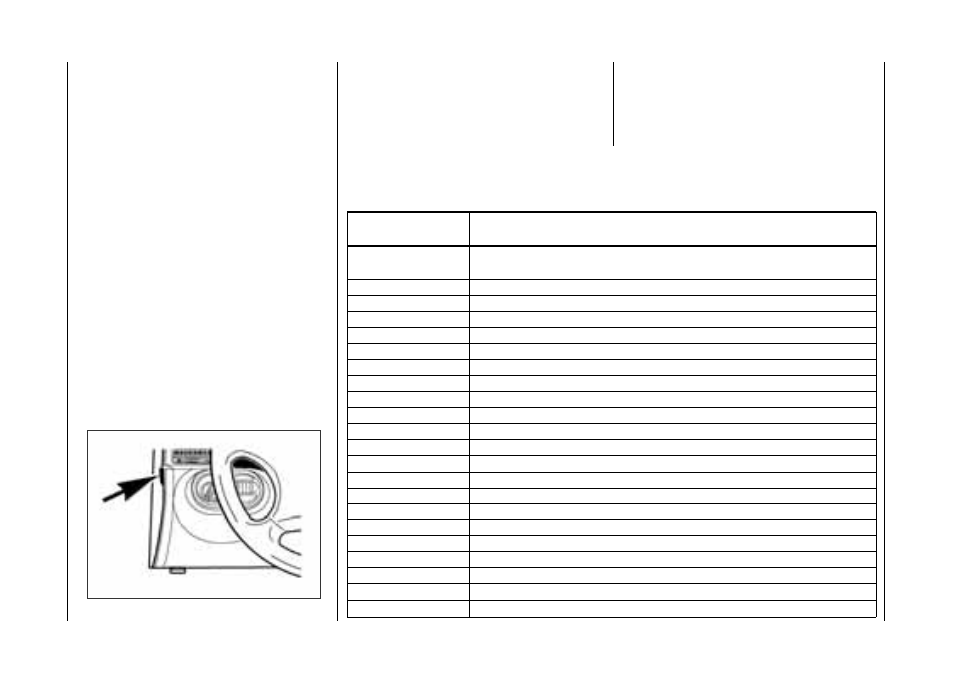

Рис. 50. Открывание монтажного блока
хранитель, указана на его лицевой
части, а номер предохранителя ука-
зан на корпусе монтажного блока.
В случае повторного выхода из
строя предохранителя для выяс-
нения и устранения причин, вы-
звавших его оплавление, обрати-
тесь на аттестованное изготови-
телем ПССС.
