Страница 40: 8 гидравлическое подключение
4.8
Гидравлическое подключение
4.8.1.
Размеры для подключения
Число коллекторов Размер
(мм)
Максимальная длина
(Подающая линия + Обратная
линия)
2
14-15
40 м
3
14-15
40 м
4
16-18
40 м
5
16-18
40 м
Чтобы во время процесса удаления воздуха использовать
преимущества трубопровода без воздухоотделителя или без
воздухоотводчика, расход теплоносителя в контуре солнечных
коллекторов не должен опускаться ниже 0,4 m/s.
Трубопроводы между солнечными коллекторами и патрубками
водонагревателя солнечной установки должны быть как можно
более короткими и они должны быть с уклоном.

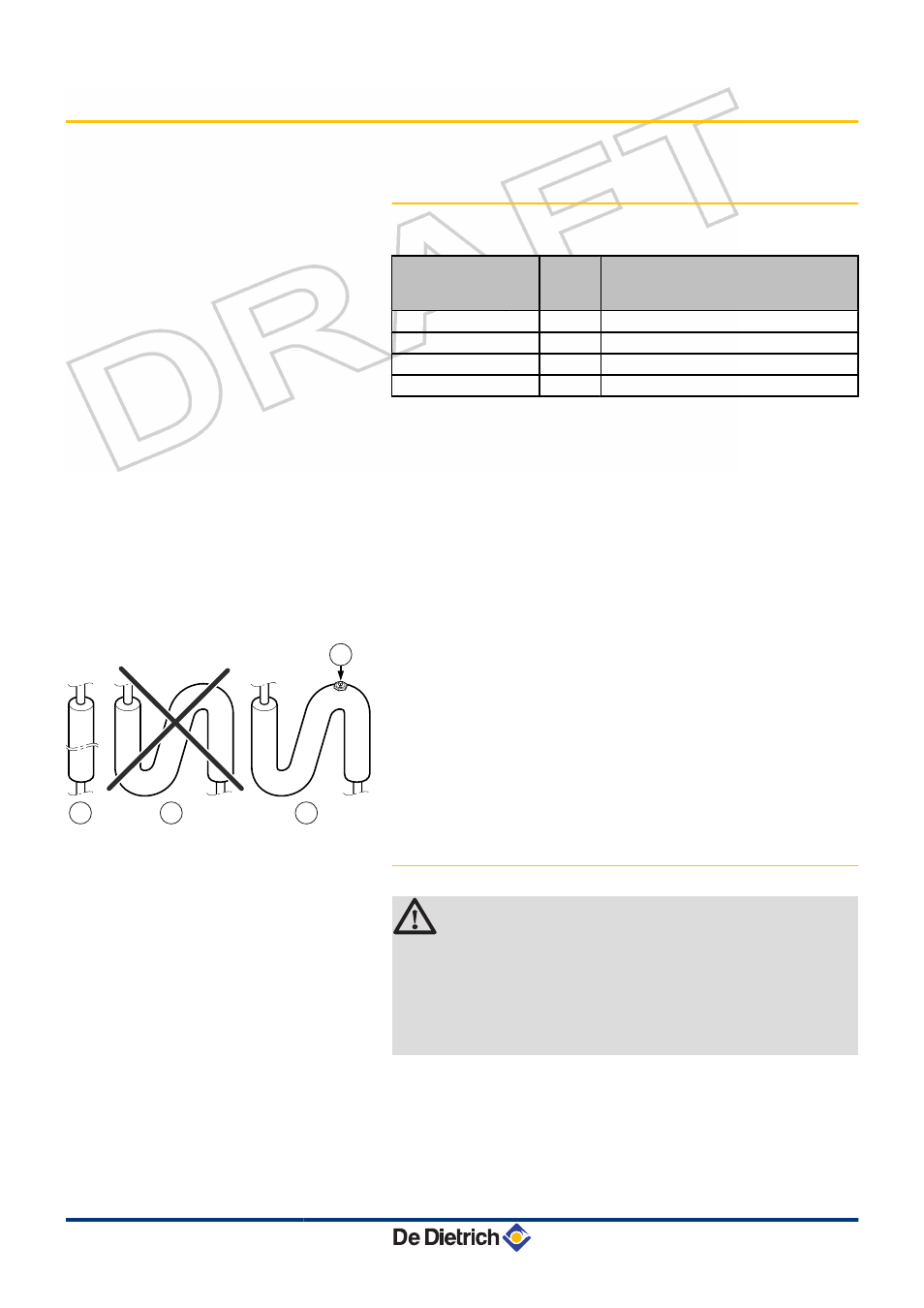

Если невозможно соблюдать критерии расположения, которые
обеспечивают оптимальное отделение воздуха из солнечной
установки, то в верхней точке (в верхних точках) должен быть
установлен воздухоотделитель {с ручным воздухоотводчиком
R
}.
A
Идеально
Z
Неправильно (из верхней точки не удаляется воздух)
E
Правильно (из верхней точки удаляется воздух)
R
Место для установки воздухоотделителя с ручным
воздухоотводчиком
4.8.2.
Подключение
ВНИМАНИЕ
Пайка мягким припоем не разрешена.
Использование флюса способствует коррозии
отопительный установок, которые в качестве
теплоносителя используют пропиленгликоль. Во всех
случаях необходимо промывка внутренней части
трубопроводов.
1
2
3
4
M001755-A
4. Установка
NEO 2.1 / SUN 211
39
04/05/2010 - 300020198-001-B
