Страница 21
4.5.2.

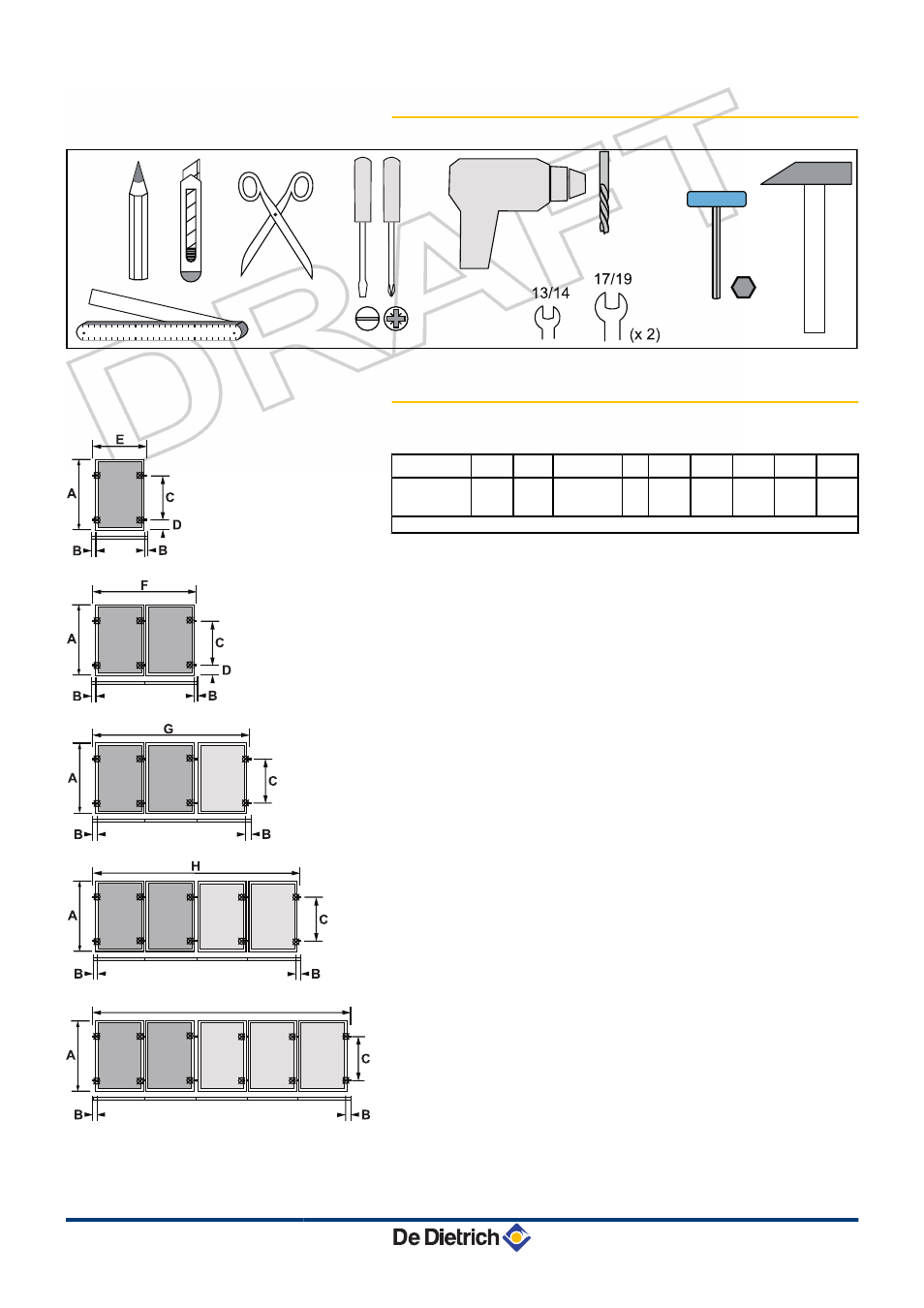

Необходимые инструменты
4.5.3.
Габаритные размеры
Размер
A
B
C
D E
(1)
F
(1)
G
(1)
H
(1)
I
(1)
Размеры
(мм)
1960 <
250
от 1400
до 1700
60 1100 2204 3306 4408 5510
(1) Минимальная длина монтажных реек
4
В случае установки большого количества солнечных
коллекторов можно расположить рядом или друг над другом
конфигурации, приведённые в этом разделе.
4
Необходимо 4 крепёжных элемента (подходящих для данного
кровельного покрытия), чтобы установить первый солнечный
коллектор из батареи. Затем нужно 2 крепёжных элемента
для каждого дополнительного солнечного коллектора.
4
Монтаж на стропилах : Если расстояние между стропилами не
позволяет соблюдать размер B для 2 окончаний батареи
солнечных коллекторов, то необходимы 2 дополнительных
крепёжных уголка.
M001753-A
M001752-A
I
NEO 2.1 / SUN 211
4. Установка
04/05/2010 - 300020198-001-B
20
