4
Монтажный набор предназначен для кровельного покрытия
крыши из стандартной черепицы. В случае особо большой
черепицы связаться с техническим консультантом.
4.1.3.
Установка на плоской крыше

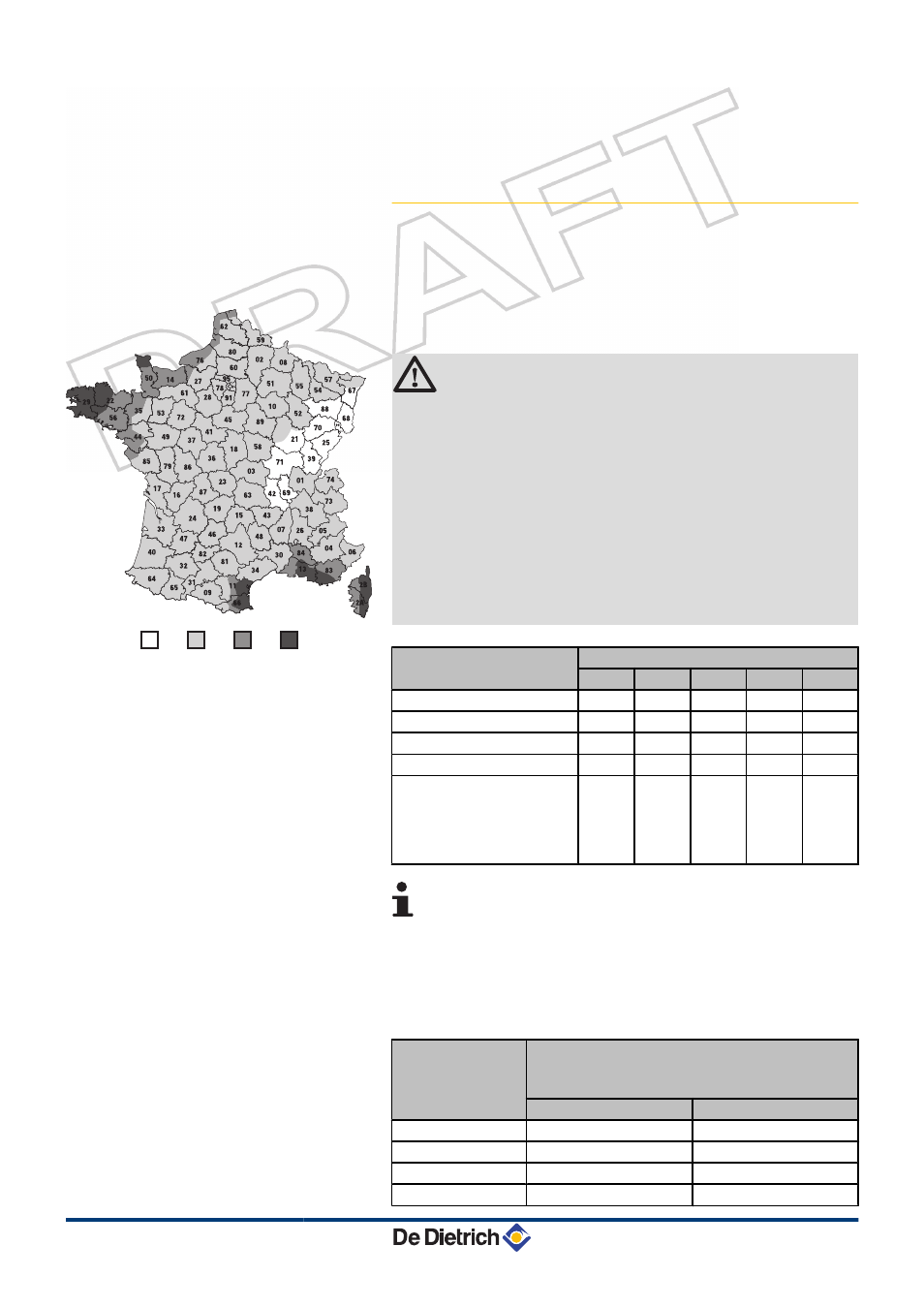

n Балласт для коллектора (кг)
Норма NV65 (DTU P06-002, апрель 2000) : Расчетный нормы,
которые определяют воздействие снега и ветра на конструкцию.
ВНИМАНИЕ
Если монтажная опора не привинчена к зданию, то в
соответствии с техническими указаниями она должна
быть нагружена балластом. В качестве балласта
идеально подходят бордюрные камни
(1000x250x080). Камни можно вставить и расположить
между Т-образными направляющими. Установить
камни для балласта до начала полной затяжки винтов
крестовины и жёстко закрепляемых винтов.
Ни в коем случае не превышать максимально
допустимую нагрузку. В случае необходимости,
предварительно проконсультироваться со
специалистом по статике.
Высота здания, м
Балласт для коллектора (кг)
Зона 1 Зона 2 Зона 3 Зона 4 Зона 5
< 10
140
170
210
255
340
от 10 до 20
170
200
250
300
405
от 20 до 30
190
230
285
340
455
от 30 до 40
205
245
310
370
495
Повышающий
коэффициент для особых
мест (побережье,
вершины, узкие
долины, ...)
1.35
1.3
1.25
1.2
1.2
Значения, приведенные в колонке "Зона 5" таблицы,
действительны для регионов Заморских Территорий.
n Устойчивость к отрыву винтов, удерживающих
опоры на месте
Высота здания, м Устойчивость к отрыву для коллектора в
зависимости от угла наклона коллектора (Н/
м
2
)
60°
45°
< 10
4400
3400
от 10 до 20
5200
4300
от 20 до 30
5900
4800
от 30 до 40
6400
5200
1
2
3
4
M001772-A
