4.2.2. Крепёжные элементы для монтажа на
крыше
Крепёжные элементы не входят в комплект поставки
набора для монтажа на крыше, их необходимо
заказывать отдельно.
ВНИМАНИЕ
До начала установки проверить, что несущая
строительная конструкция крыши крепкая, и она
способна выдерживать статическую нагрузку.
Существуют различные типы крепёжных элементов :
4
Алюминиевый крепёжный элемент для независимого от
стропил монтажа.
4
Крепёжный элемент для установки на стропилах.
4
Крепёжный элемент для установки на кровельном покрытии
крыши.
В первом случае, в строительную конструкцию крыши
устанавливаются дополнительные монтажные планки. Для
установки монтажных планок на стропилах существующей
крыши необходимо снять черепицу на всей длине монтажных
планок. Затем на эти монтажные планки устанавливаются и
закрепляются крепёжные элементы.
Для установки на стропилах достаточно снять черепицу над
стропилами. Крепежные элементы привинчиваются на открытые
участки стропил. Затем крыша закрывается, она должна быть
герметичной. Можно начинать установку базовых
направляющих для монтажа солнечных коллекторов.
В случае металлической крыши необходимо заказать крепёжные
элементы у производителя строительной конструкции крыши.
Трубопроводы для подключения батареи солнечных
коллекторов можно пропустить сквозь кровельное покрытие
крыши через черепицу с отверстием.

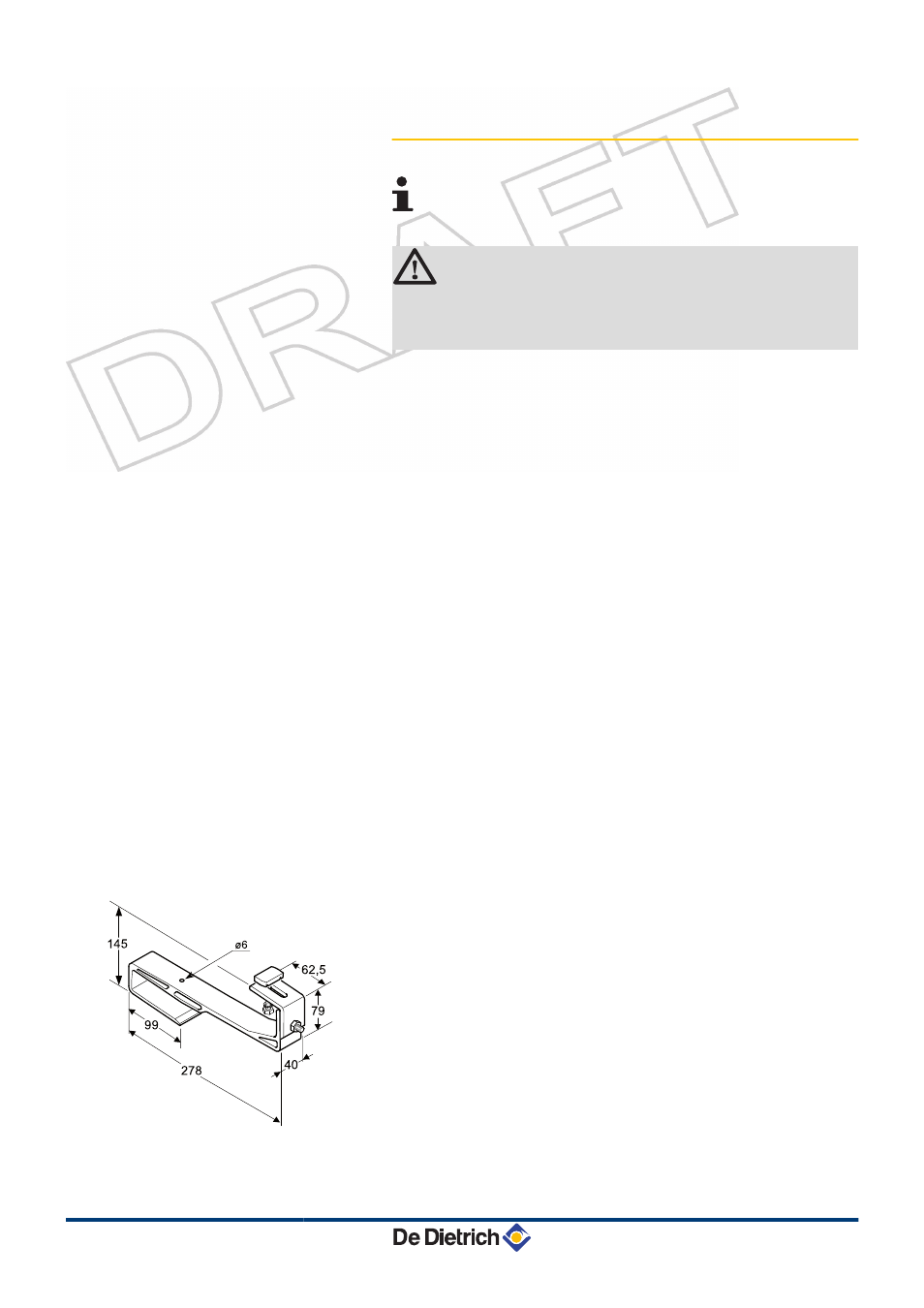

n Алюминиевый крепёжный элемент для
штампованной черепицы
EG 311 (4 шт.)
EG 312 (6 шт.)
Для черепичной крыши дополнительные монтажные планки
закрепляются на несущей конструкции крыши.
Характеристики монтажных планок :
4
Сечение : 30 x 90 мм
4
Длина : Длина батареи солнечных коллекторов
4
Окончания должны находиться на стропиле
Крепёжные элементы закрепляются на этих монтажных планках
(независимый от стропил монтаж).
M001741-A
