4

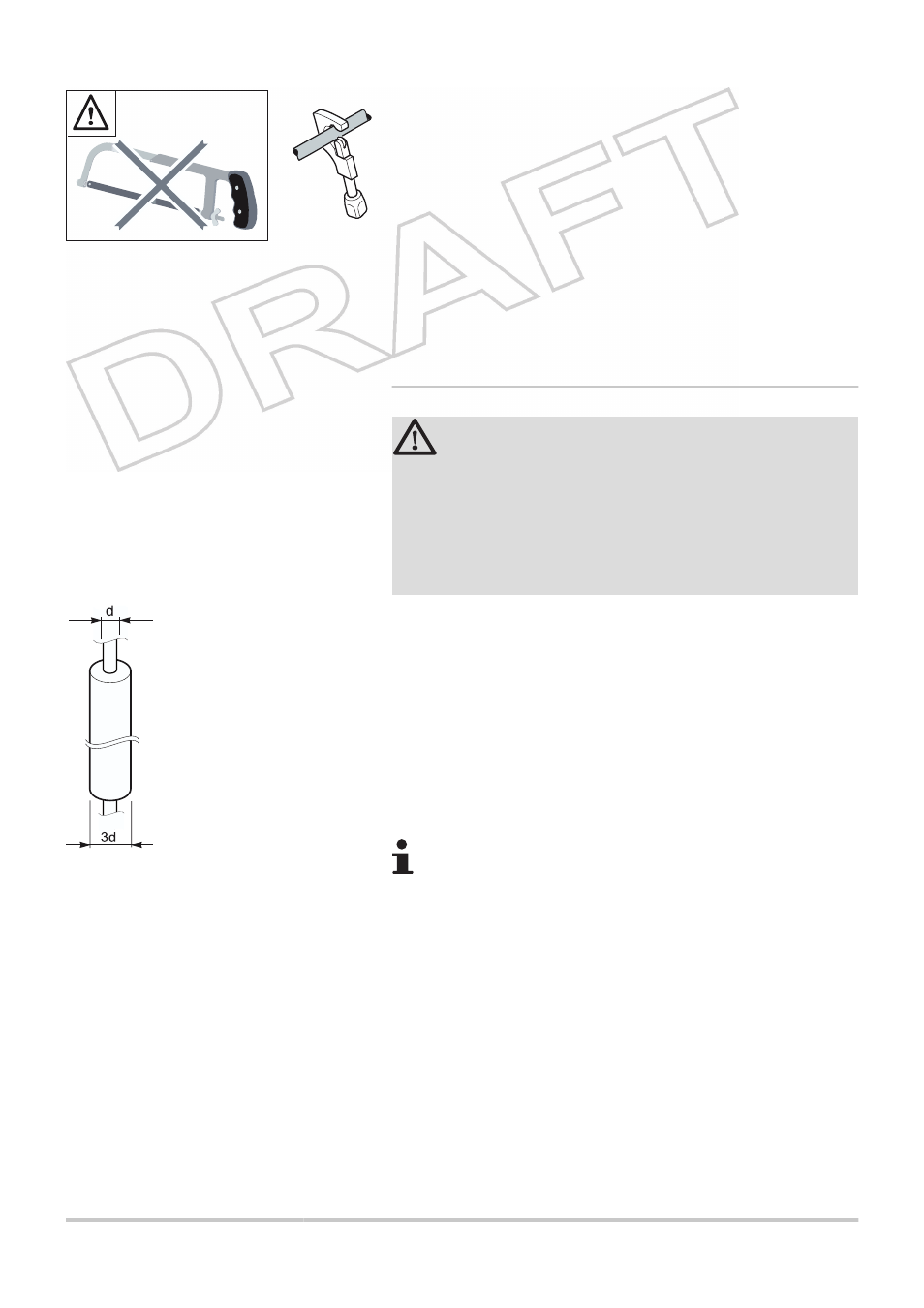

Запрещено использовать ножовку по металлу.
4
Соединение труб при помощи компрессионного фитинга.
4
Пайка твёрдым припоем : Припой для твёрдой пайки без
флюса - в соответствии с DIN EN 1044, например, L-Ag2P
или L-CuP6.
4
Штуцерные соединения с накидной гайкой : Можно
использовать только те, которые устойчивы к гликолю, к
давлению (6 bar) и к температуре (-30 °C, 180 °C) (данные
производителя).
4
Герметизирующий материал : Лён.
4
Press fitting (6 бар, 140 °C).
4.6.3.
Изоляция трубопроводов
ВНИМАНИЕ
Чтобы защитить теплоизоляцию от механических
повреждений, ударов клюва птиц и ультрафиолета,
необходимо предусмотреть дополнительную
обкладку теплоизоляции в зоне крыши, которая
представляет собой футляр из листа алюминия. Эта
дополнительная обкладка должна быть
загерметизирована при помощи силикона.
4
Существующая - для "Duo-Tube" (дополнительное
оборудование).
В случае использования других медных трубопроводов,
теплоизоляция должна быть :
-
Устойчивая к постоянным высоким температурам (до 150
°C) в зоне коллектора и в горячей зоне подающей линии, а
также до -30 °C.
-
Предпочтительна герметичная и бесшовная
теплоизоляция.
-
Толщина теплоизоляции должна быть равна диаметру
трубы с коэффициентом К = 0.04 W/mK.
Уменьшение теплоизоляции на 50 % допустимо при
прохождении через крышу или через стены.
4
Рекомендуемые материалы для температур максимум 150_
°C :
-
Duo-Tube от De Dietrich
-
DuoFlex от De Dietrich
-
Armaflex HT
-
Минеральная вата
-
Стекловата
M001756-A
M001704-A
