4.4.2.

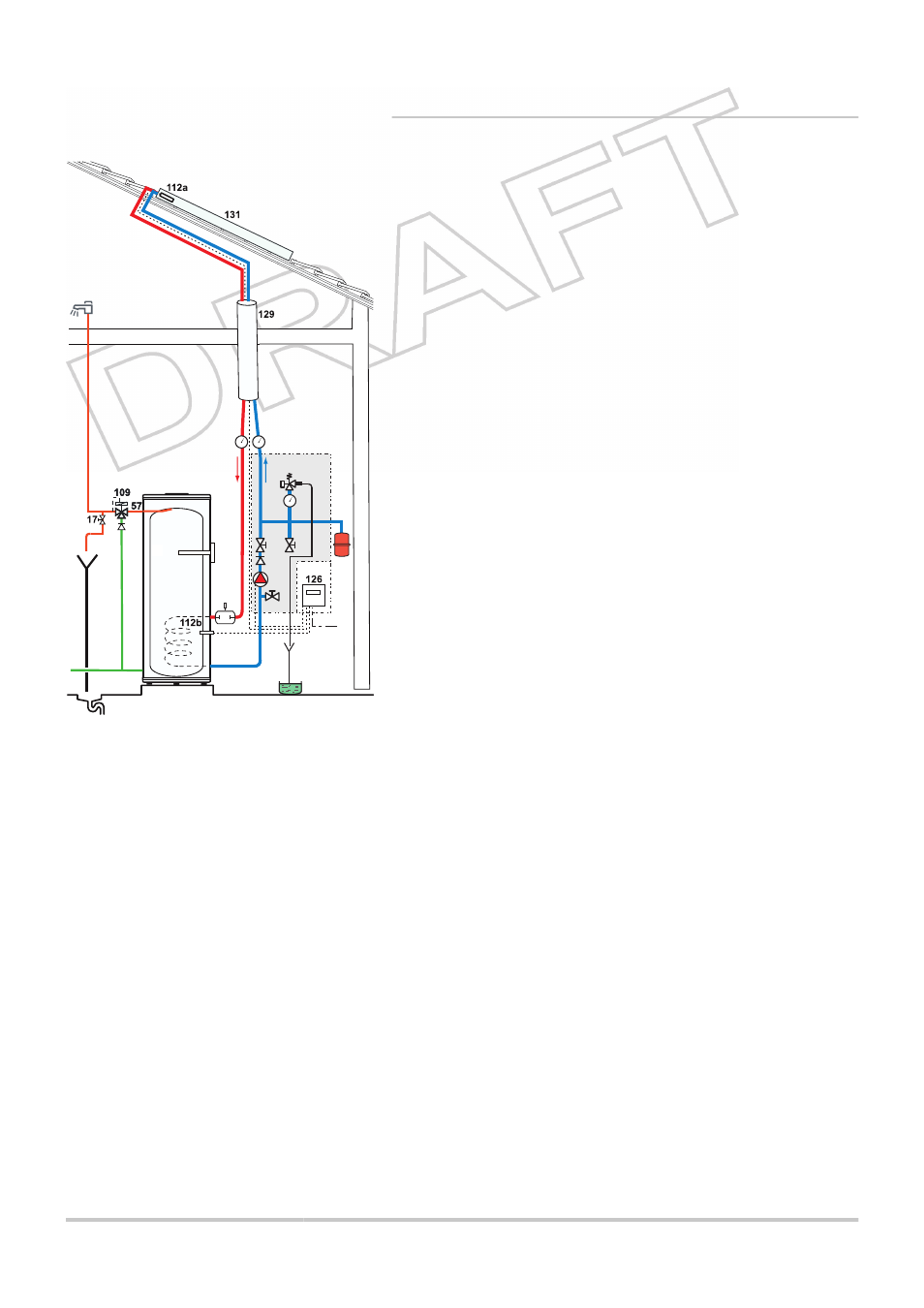

Пример установки
4
Манометр
9
Отсечной вентиль
17
Сливной вентиль
57
Выход горячей санитарно-технической воды
61
Термометр
84
Запорный кран с разблокируемым обратным
клапаном
85
Насос первичного контура солнечной установки
87
Опломбированный и тарированный на 6 бар
предохранительный клапан (первичный контур
солнечной установки)
88
Расширительный бак
89
Сборник для теплоносителя
109
Термостатический смеситель
112a
Датчик солнечного коллектора
112b
Датчик ГВС
114
Кран для слива контура солнечных коллекторов
126
Система регулирования солнечной установки
129
Duo-Tube
130
Воздухоотделитель с ручным воздухоотводчиком
131
Батарея плоских или трубчатых солнечных
коллекторов
M001806-B
130
89
230V
50Hz
114
61
88
61
61
87
85
4
84
114
NEO 2.1 / SUN 211
4. Установка
06/05/2010 - 300020710-001-D
16
