4.4

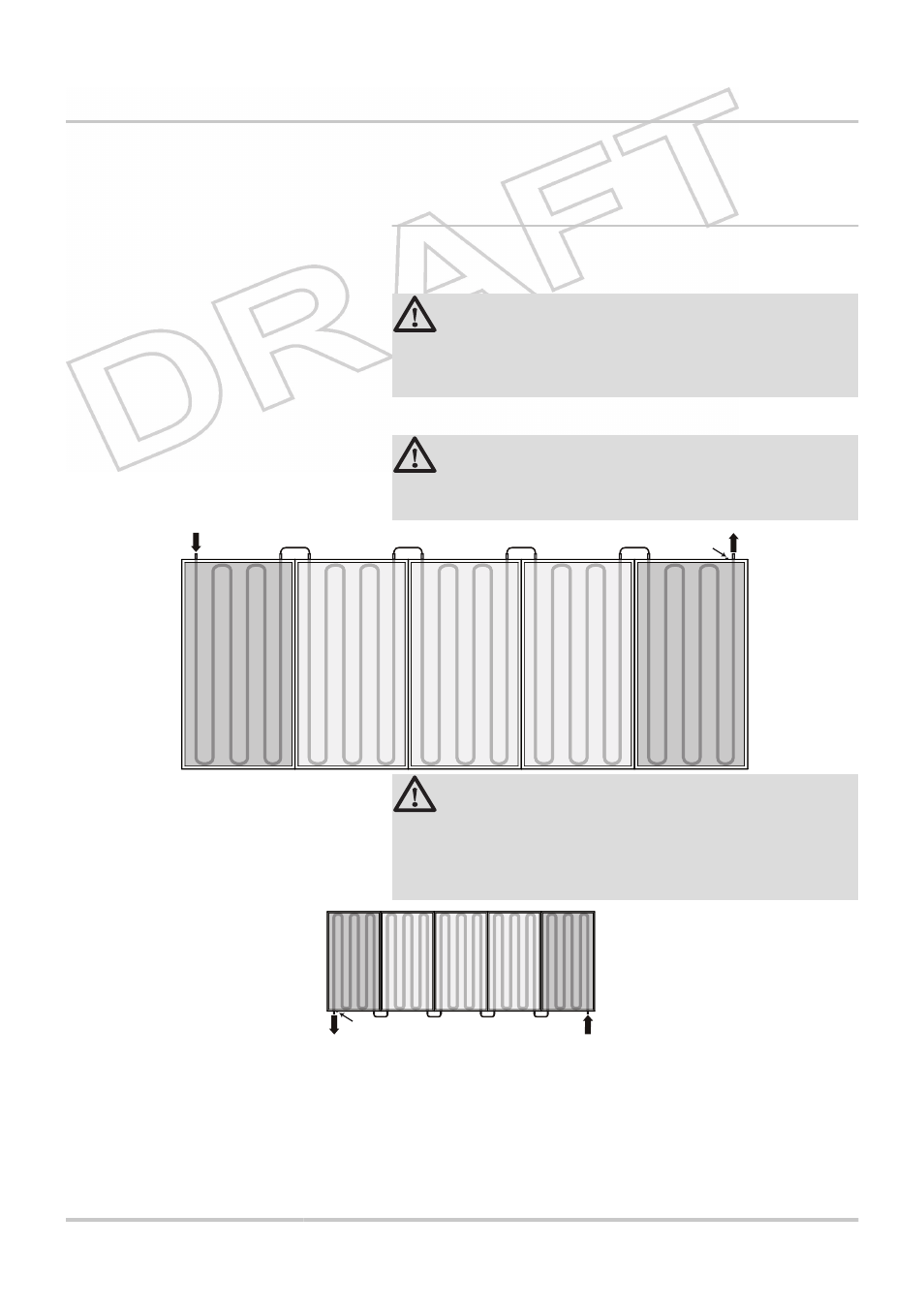

Схемы установки
4.4.1.
Вертикальная установка, расположение
в один ряд
4
Подключение от 1 до 5 коллекторов.
ВНИМАНИЕ
Установить датчик на стороне подающей линии
контура солнечных коллекторов (подающая линия
наиболее горячего коллектора).
A
: Датчик солнечного коллектора.
ВНИМАНИЕ
Предпочтительное место установки : Датчик A
расположен в верхней части коллектора.
ВНИМАНИЕ
Если датчик A расположен в нижней части коллектора,
то необходимо использовать планку максимальной
высотой 45 мм из комплекта поставки ( ¼
"Габаритные размеры", Страница 19).
M001754-B
A
M001775-B
A
4. Установка
NEO 2.1 / SUN 211
15
06/05/2010 - 300020710-001-D
