n Установка солнечных коллекторов
Солнечные коллекторы должны быть установлены практически
перед началом ввода в эксплуатацию солнечной установки. Это
позволит максимально уменьшить время, в течение которого
солнечные коллекторы будут нагреваться бесполезно и без
теплоносителя.

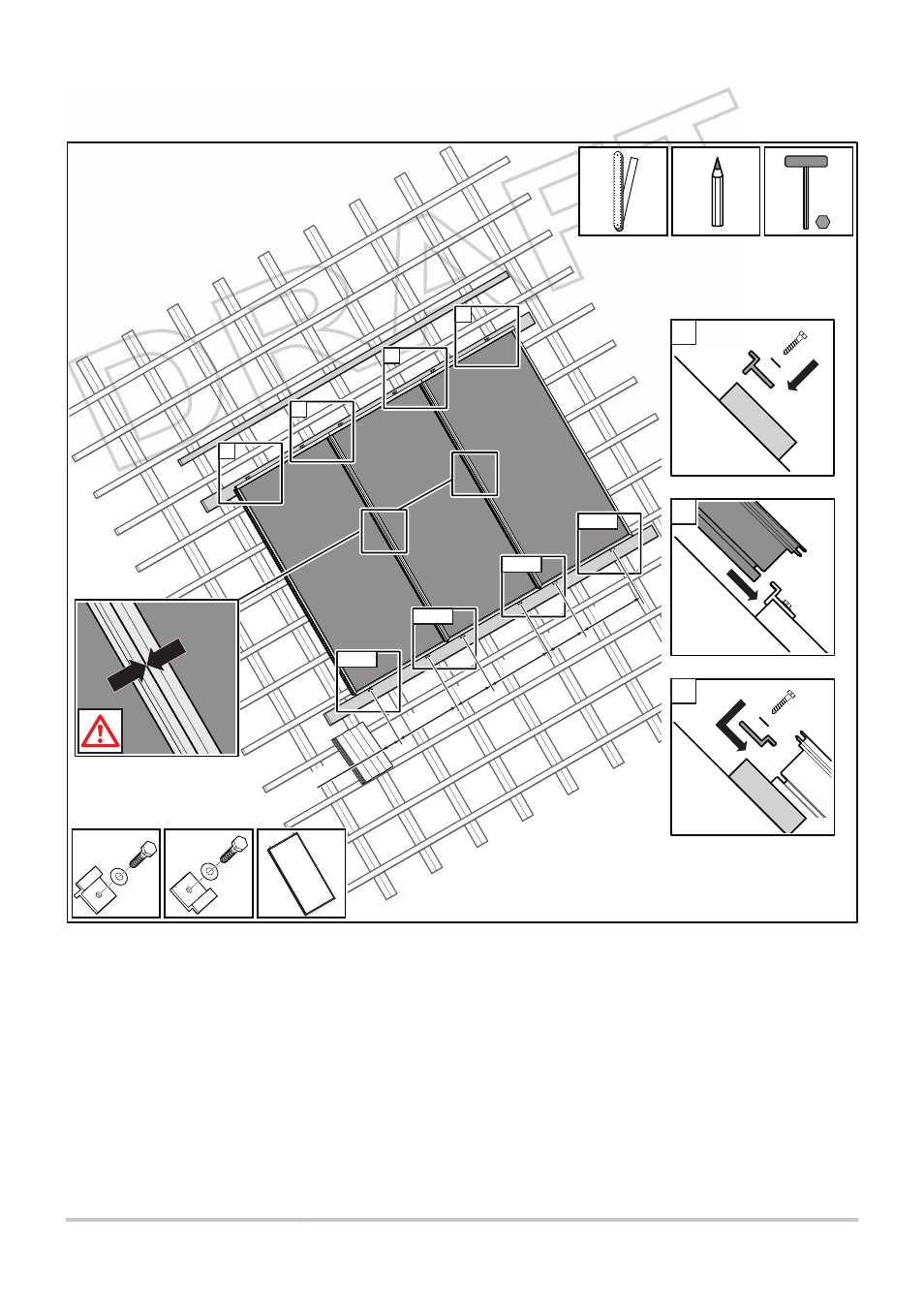

4 A : Привинтить нижние крепежные скобы на нижнюю рейку.
4 B : Установить солнечные коллекторы. Крепежные скобы
должны вставляться в опорный паз.
4 C : Вставить верхние крепежные скобы в направляющий паз
коллекторов, затем привинтить их к рейке.
