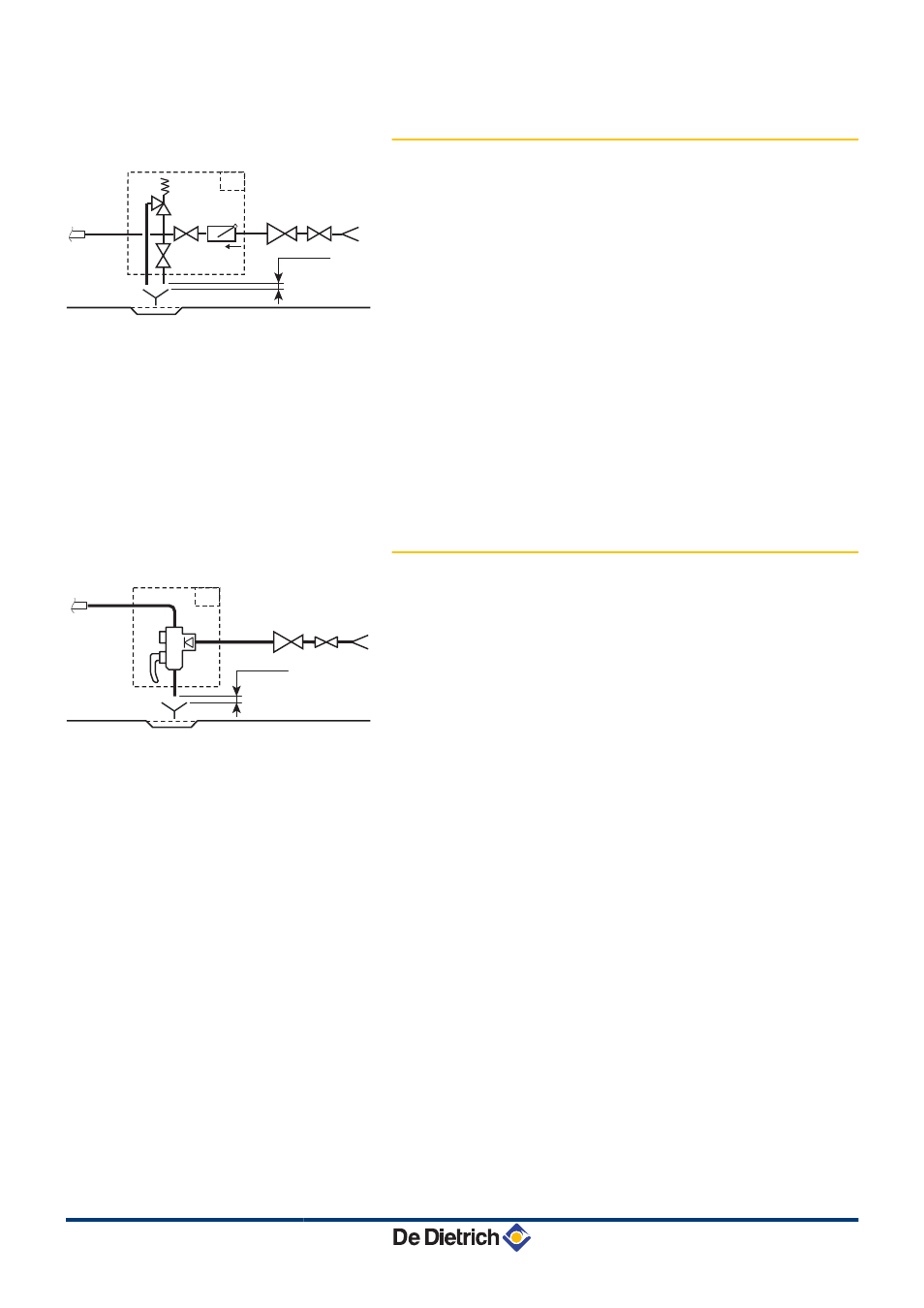

4.7.4.
Группа безопасности (Для всех стран,
кроме Франции)
9
Отсечной вентиль
17
Сливной вентиль
27
Обратный клапан
28
Вход холодной санитарно-технической воды
29
Редуктор давления
30
Группа безопасности
54
Окончание отводящего трубопровода должно быть
свободным и видимым на 2-4 см выше сливной
воронки
d
Предохранительный клапан 7 бар
Германия : Предохранительный клапан - максимум
10 бар
4.7.5.
Группа безопасности (Только для
Франции)
9
Отсечной вентиль
28
Вход холодной санитарно-технической воды
29
Редуктор давления
30
Группа безопасности
54
Окончание отводящего трубопровода должно быть
свободным и видимым на 2-4 см выше сливной
воронки
a
Ввод холодной воды со встроенным обратным
клапаном
b
Подсоединение к входу холодной воды
водонагревателя горячей санитарно-технической
воды
c
Запорный кран
d
Предохранительный клапан 7 бар
e
Отверстие для слива
L000370-B
d
(54)
2 cm
9
9
29
17
27
30
28
C000711-F
a
b
c
d
(54)
2 cm
e
28
9
30
29
4. Установка
BPB 150...500
17
05/06/2012 - 300027339-001-A
