Выбор места для установки
4.3.1.
Идентификационная табличка

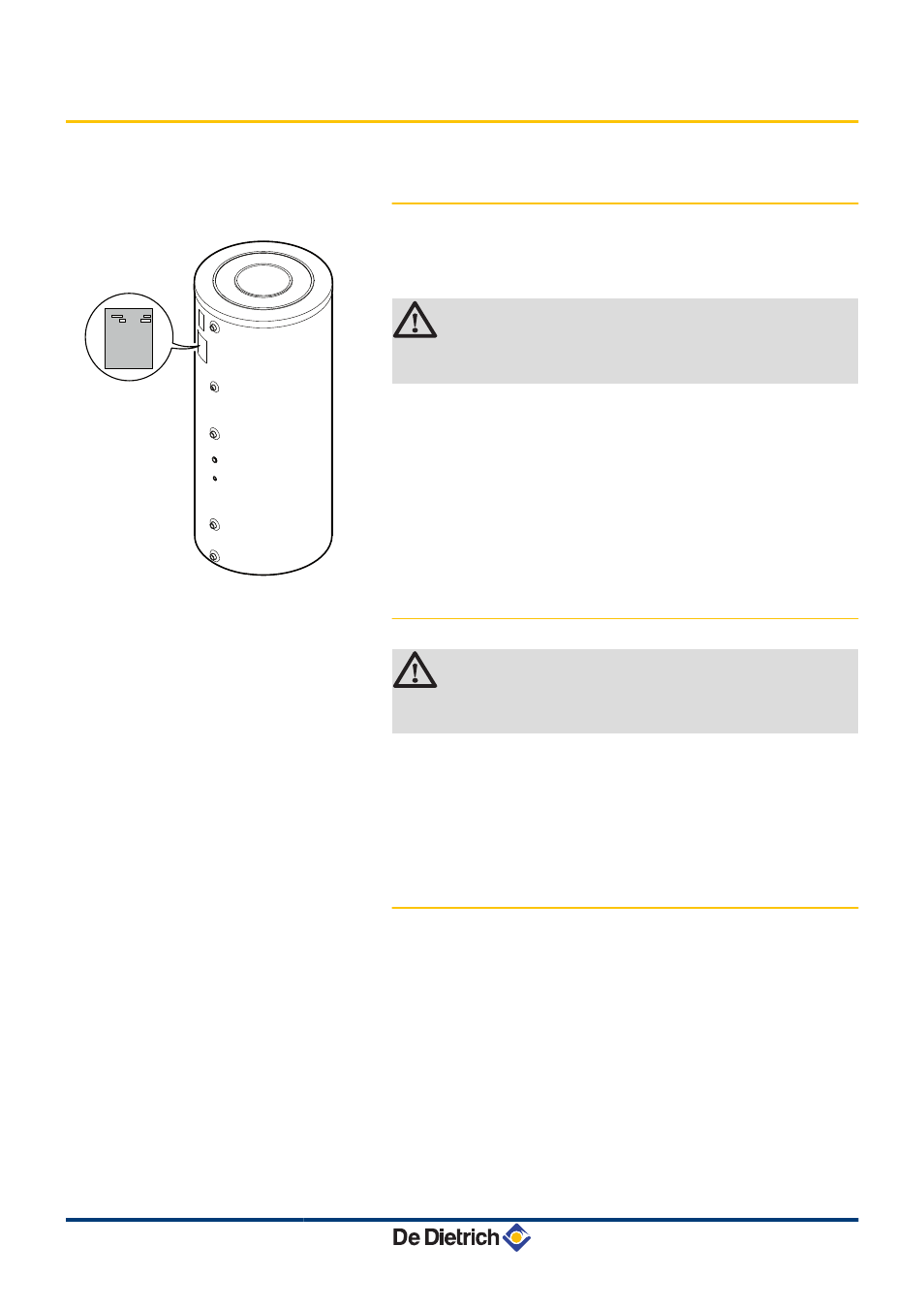

Наклеенная на водонагреватель идентификационная табличка
содержит основную информацию об оборудовании : серийный
номер, модель и т.д..
ВНИМАНИЕ
Идентификационная табличка должна быть всегда
доступна.
4.3.2.
Размещение оборудования
ВНИМАНИЕ
Установить оборудование в защищенном от
замерзания помещении.
4
Чтобы свести до минимума тепловые потери через
трубопроводы, установить оборудование как можно ближе к
точкам водоразбора.
4
Для обеспечения лёгкой уборки помещения установить
оборудование на подиум.
4.3.3.
Основные размеры
n Список условных обозначений для схем
A
Выход горячей санитарно-технической воды G1"
Z
Циркуляция G¾"
E
Вход теплообменника G1"
R
Выход теплообменника G1"
T
Вход холодной санитарно-технической воды +
Отверстие для слива G1"
Y
Анод
C
0
0
3
7
0
2
-B
