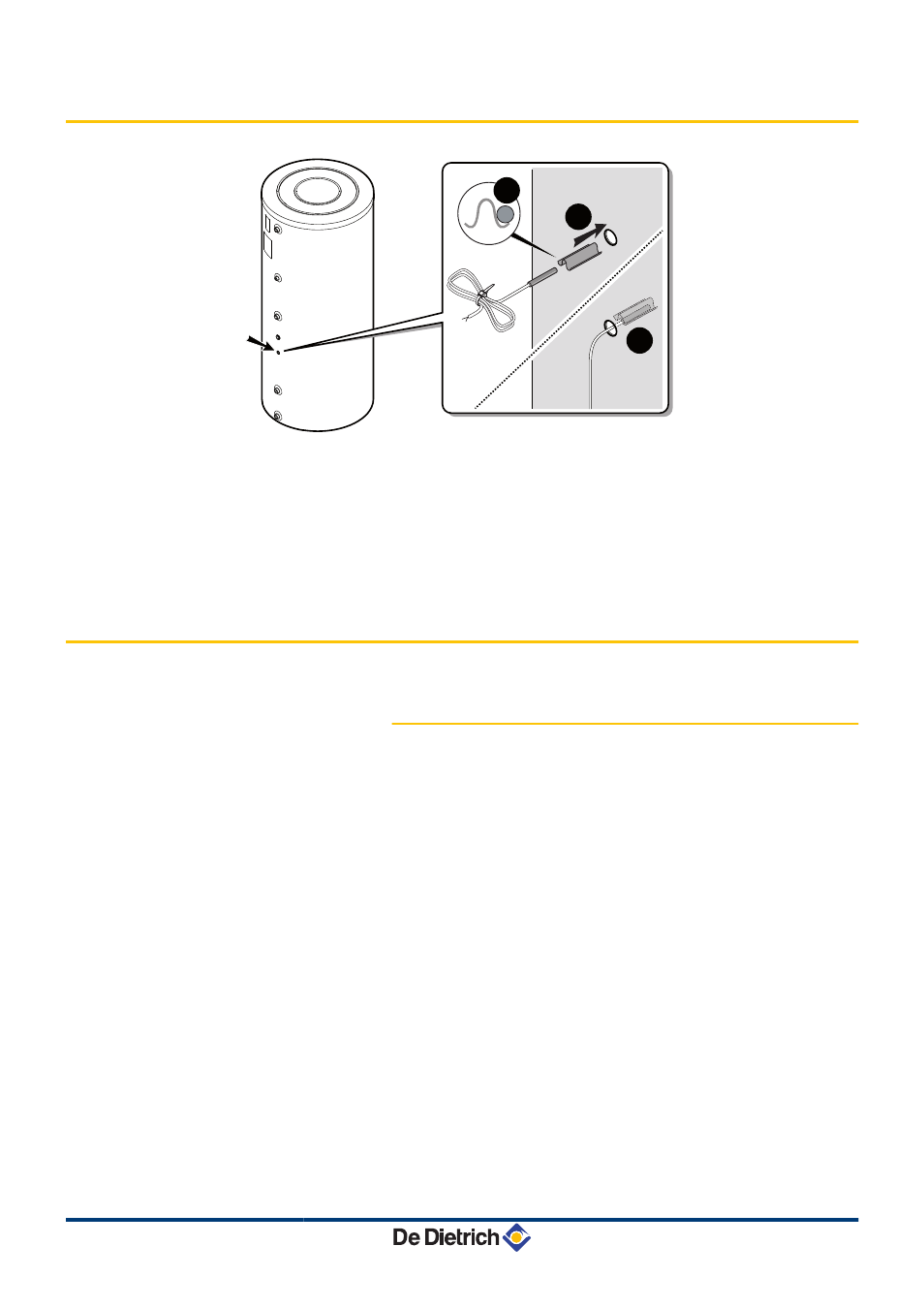

4.6 Установка датчика ГВС
C003702-C
1
3
2
1. Установить датчик в приёмную гильзу при помощи
разделителя приёмной гильзы.
Разделитель приёмной гильзы поставляется в пакете с
инструкцией.
2. Проверить правильную установку датчиков в приёмную
гильзу.
3. Проверить установку разделителя приёмной гильзы.
4.7 Гидравлическая схема установки
4.7.1. Список условных обозначений
A Котел, Тепловой насос
B Система регулирования
1 Подающая труба системы отопления
2 Обратная труба системы отопления
3 Предохранительный клапан 3 бар
4 Манометр
7 Автоматический воздухоотводчик
9 Отсечной вентиль
10 3-ходовой смесительный клапан
11 Циркуляционный насос
16 Расширительный бак
17 Сливной вентиль
18 Заполнение контура отопления
21 Датчик наружной температуры
23 Датчик температуры подающей линии после
трехходового смесителя
BPB 150...500 4. Установка
05/06/2012 - 300027339-001-A 14
