DE DIETRICH BPB 500 - Инструкция (Страница 13)

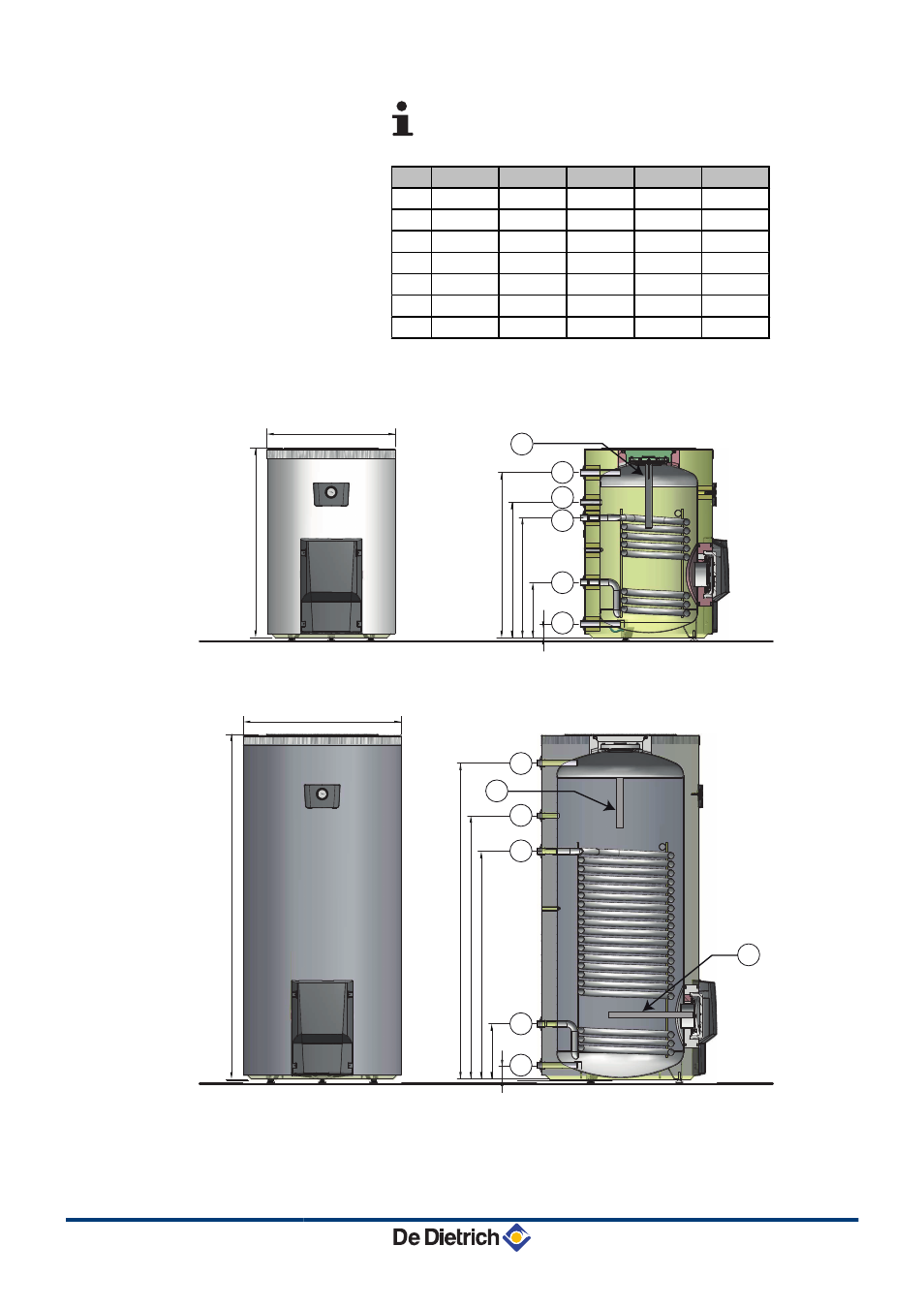

G : Наружная цилиндрическая резьба, герметичная
при использовании плоской прокладки
BPB 150 BPB 200 BPB 300 BPB 400 BPB 500
A 70 70 70 66 71
B 282 282 282 282 283
C 612 747 972 972 1152
D 692 910 1262 1220 1348
E 844 1114 1634 1509 1618
F(Ø) 655 655 655 755 805
G 964 1234 1754 1642 1760
n BPB 150
n BPB 200 - BPB 300 - BPB 400 - BPB 500
L000558-A
1
3
2
4
5
6
A
B
C
D
E
G
Ø F
L000559-A
G
Ø F
A
B
C
D
E
1
2
3
4
5
6
6
BPB 150...500 4. Установка
