ПОДКЛЮЧЕНИЕ ДЛЯ РЕАЛИЗАЦИИ ФУНКЦИИ ПОСТАНОВКИ НА ОХРАНУ ПРИ ЗА-
ПУЩЕННОМ ДВИГАТЕЛЕ
Вы можете использовать Синий провод системы для того, чтобы система подавала питание на
замок зажигания в течение определенного времени. В этом случае Вы сможете ставить
систему в режим охраны с заведенным двигателем, не оставляя ключи в замке зажи-
гания (если программируемая функция # 10 включена).
Для реализации данной функции:
a) Оранжевый провод системы ДОЛЖЕН использоваться для блокировки цепи зажигания.
b) Включите программируемую функцию # 10 (возможность постановки автомобиля на охрану с
работающим двигателем).
c) Запрограммируйте выход 2-го канала системы (Синий провод) как “постоянный” (функция
№18);

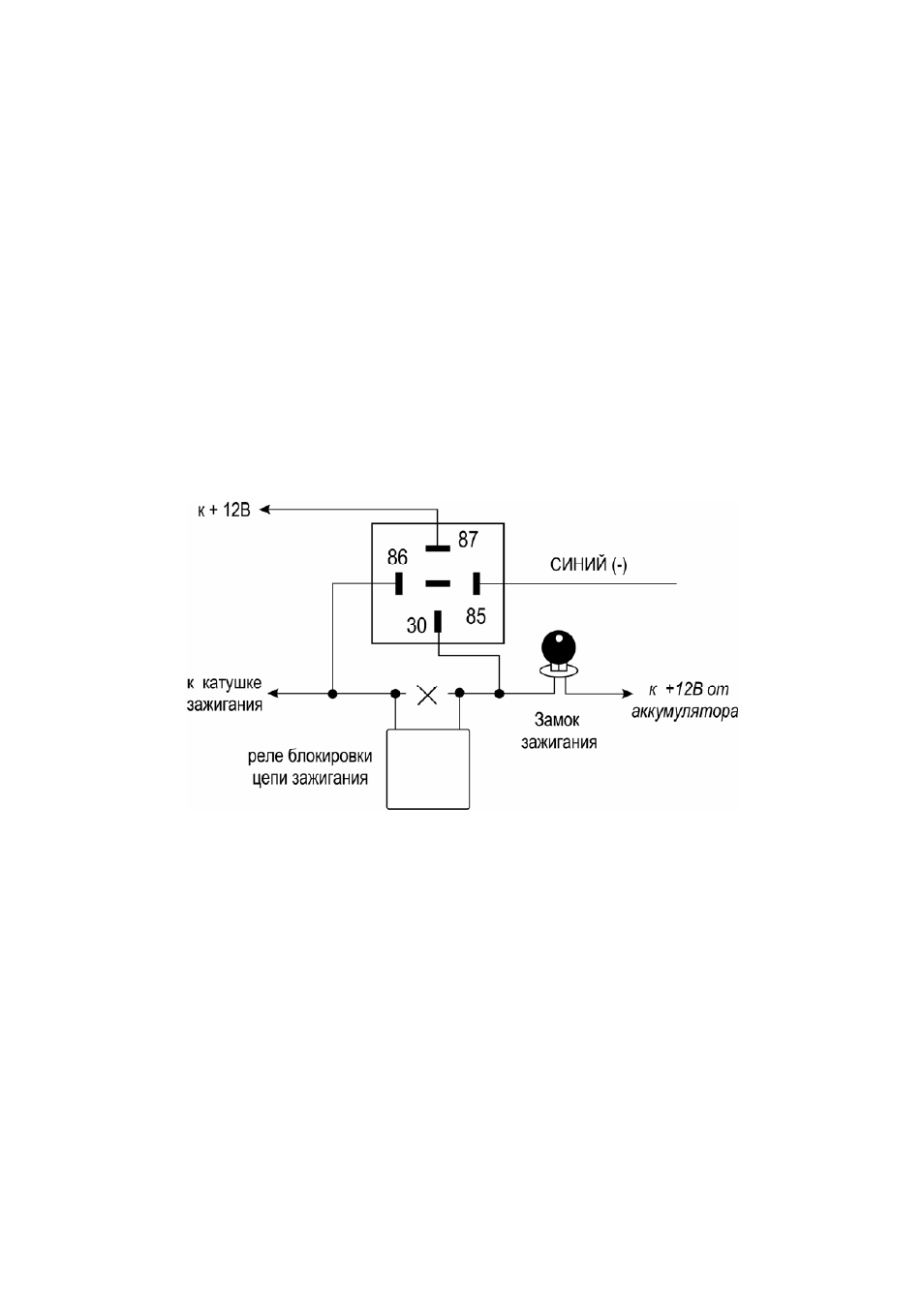

d) Подсоедините Синий провод системы к контакту # 85 дополнительного реле.
e) Подсоедините контакты # 86 и # 30 реле к проводу от замка зажигания, на который поступа-
ет напряжение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК”
(CRANK) и присутствует напряжение 0В, когда ключ зажигания находится в любом ином по-
ложении. Контакт # 86 реле должен быть подключен к данному проводу ПОСЛЕ места под-
соединения дополнительного реле блокировки цепи зажигания.
f) Подсоедините контакт # 87 реле к постоянному питанию +12В через предохранитель.
ПОДКЛЮЧЕНИЕ ДЛЯ РЕАЛИЗАЦИИ ФУНКЦИИ ПОСТАНОВКИ НА ОХРАНУ С
ВКЛЮЧЕНИЕМ РЕЖИМА «ТУРБО»
Вы можете использовать Синий провод системы для включения режима “турбо” при установке
системы на автомобиль с двигателем, оснащенным турбонаддувом. Для реализации данной
функции:
a) Включите программируемую функцию # 10 (возможность постановки автомобиля на охрану с
работающим двигателем).
b) Запрограммируйте выход 2-го канала системы (Синий провод) как “таймерный 180-
секундный” (функция # 18).
c) Подсоедините Синий провод системы к контакту # 85 дополнительного реле.
d) Подсоедините контакты # 86 и # 30 реле к проводу от замка зажигания, на который поступа-
ет напряжение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК”
(CRANK) и присутствует напряжение 0В, когда ключ зажигания находится в любом ином по-
ложении. Контакт # 86 реле должен быть подключен к данному проводу ПОСЛЕ места под-
соединения дополнительного реле блокировки цепи зажигания. Подсоедините контакт # 87
реле к постоянному питанию +12В через предохранитель (как показано на схеме выше).
