дините к нему Фиолетовый провод системы. Затем найдите провод, который замыкается с общим
проводом встроенной контактной группы, когда дверь не заперта. Подключите этот провод к по-
стоянному питанию +12В автомобиля. Третий провод встроенной контактной группы заизолируйте.
b) Если в автомобиле используются концевые выключатели дверей положительной полярности,
запрограммируйте Коричневый провод может быть также запрограммирован как “(-) вход для
подключения 5-проводного электропривода” (программируемая функция # 16). В этом случае,
при замыкании Коричневого провода на “массу” система будет автоматически подавать импульс
для отпирания дверей автомобиля, а при отключении от "массы" система будет автоматически
подавать импульс для запирания дверей автомобиля, но только при выключенном режиме
охраны. При включенном режиме охраны замыкание Коричневого провода на “массу” будет
только вызывать немедленное срабатывание системы и повторное запирание дверей.
Среди проводов 5-проводного электропривода, установленного в двери водителя, найдите
провод, соответствующий общему контакту встроенной в электропривод контактной группы.
Подсоедините к нему Коричневый провод системы. Затем найдите провод, который замыкается
с общим проводом встроенной контактной группы, когда дверь не заперта. Подключите этот
провод к "массе" автомобиля. Третий провод встроенной контактной группы заизолируйте.

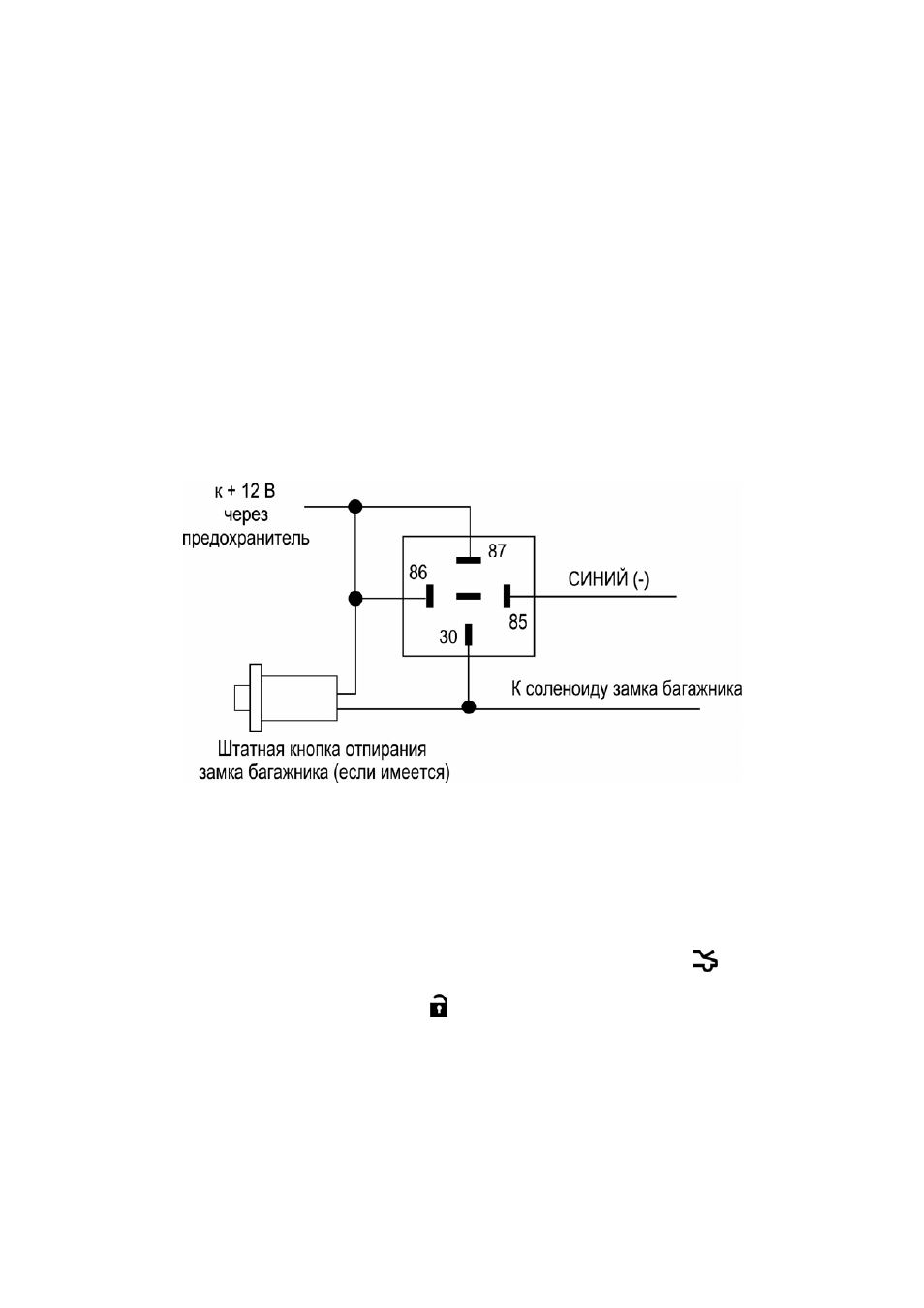

ПОДКЛЮЧЕНИЕ ЭЛЕКТРИЧЕСКОГО ЗАМКА БАГАЖНИКА к ВЫХОДУ 2-ГО КАНА-
ЛА СИСТЕМЫ (см. программирование функций №17, 18).
ПОДКЛЮЧЕНИЕ ДЛЯ РЕАЛИЗАЦИИ ФУНКЦИИ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ
ПРИ ПОСТАНОВКЕ НА ОХРАНУ
Если автомобиль оборудован электрическими стеклоподъемниками, то Вы можете использовать
Синий или Оранжевый/Чёрный провод системы как “отрицательный выход для закрывания окон
автомобиля при постановке системы на охрану”. Для этого запрограммируйте соответствующим
образом функцию # 17 или 19 .
При использовании Синего провода для реализации данной функции этот выход системы уже
более не будет замыкаться на “массу” при нажатии и удерживании кнопки
передатчика на
2 секунды. Вместо этого Синий провод будет замыкаться на “массу” на 30 секунд после поста-
новки системы на охрану. Нажатие кнопки передатчика в течение этих 30 секунд остановит
работу данного выхода системы (система при этом останется в режиме охраны).
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы,
система автоматически отключит вход датчика удара на все время, пока данный выход активи-
зирован + еще 3 секунды.
Найдите провод штатного модуля управления электрическими стеклоподъемниками автомоби-
ля, при замыкании которого на “массу” происходит закрывание окон. Подсоедините Синий или
Оранжевый/Чёрный провод системы к данному проводу.
