1-44
ФИНИШЕР
Финишер обладает функцией сдвига комплектов, позволяющей упростить разделение комплектов копий после их изготовления.
В дополнение к этому каждый из комплектов может быть скреплен.
Может быть установлен дополнительный модуль дырокола для пробивки отверстий по краю копий.

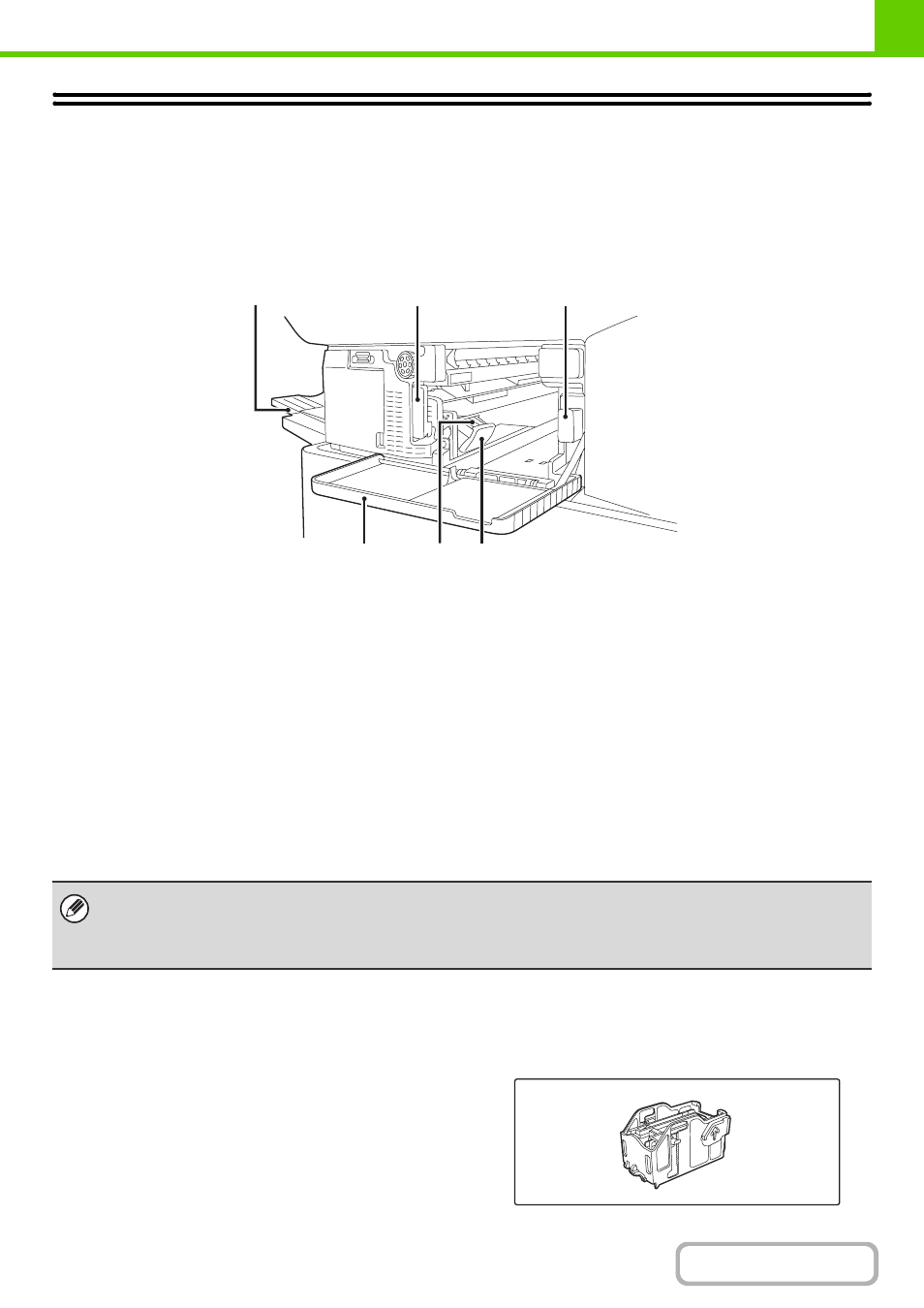

НАИМЕНОВАНИЯ УЗЛОВ И ДЕТАЛЕЙ
При открытом финишере возможен доступ к следующим узлам и деталям.
(1)
Выводной лоток
На этот лоток выводятся скрепленные комплекты,
смещенные друг относительно друга.
Лоток может смещаться. Выдвиньте его при выводе
копий большого формата (форматы A3W, A3, A4R,
B4, B5R, 12" x 18", 11" x 17", 8-1/2" x 14", 8-1/2" x 13",
8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 11"R,
7-1/4" x 10-1/2"R, 8K и 16KR).
(2)
Ручка
Используется для перемещения финишера с тем,
чтобы удалить застрявший лист, заменить емкость со
скобами или удалить застрявшую скобу.
(3)
Контейнер для отходов работы дырокола (при
установленном модуле дырокола)
Служит для сбора отходов, образующихся при
перфорации копий.
(4)
Передняя крышка
Открывается при извлечении застрявшего листа,
замене емкости со скрепками, удалении застрявшей
скобы или удалении контейнера с отходами работы
дырокола.
(5)
Емкость для картриджа степлера
Служит для размещения картриджа со скобами.
Извлекается из аппарата при замене картриджа со
скобами или при извлечении застрявшей скобы.
(6)
Рычажок фиксатора емкости для картриджа
степлера
Используется для освобождения и извлечения
емкости картриджа степлера.
РАСХОДНЫЕ МАТЕРИАЛЫ
Для финишера необходим следующий тип картриджа:
Картридж степлера (примерно 5000 скоб на
картридж x 3 картриджа)MX-SCX1
(1)
(6)
(5)
(2)
(3)
(4)
• Финишер нельзя установить одновременно с финишером (большой накопитель) или
финишером-брошюровщиком.
• Будьте осторожны, находясь рядом с выводным лотком при включении аппарата и во время печати, так как он
может начать перемещаться вверх и вниз.
