упраВление
Монтаж
WWW.stiebel-eltron.CoM
WPF M |
9
необходимо следить за правильностью подключения
линии подачи и обратной линии системы отопления.
Выполнять мероприятия по теплоизоляции в соответствии
с действующими нормативными документами.
при проектировании нагревательного контура необходи-
мо соблюдать максимально достижимое значение внешней
разности давлений.
10.5.1 диффузия кислорода
!
Повреждение прибора
Следует избегать применения открытых систем
отопления или стальных труб в сочетании с систе-
мами пластмассовых труб, не защищенных от диф-
фузии, для обогрева полов.
при использовании систем подогрева пола из пластмас-
совых труб, не защищенных от диффузии, или открытых
систем отопления из-за диффузии кислорода на стальные
детали , например, внутренний бак, металлические радиа-
торы или стальные трубы могут корродировать.
продукты коррозии, например, налет ржавчины, могут
осесть в конденсаторе теплового насоса и, в результате
сужения поперечного сечения, стать причиной потери
мощности теплового насоса или его выключения из-за
срабатывания реле высокого давления.
10.5.2 второй внешний генератор тепла
В бивалентных системах отопления тепловой насос следует
всегда подключать к обратной линии второго генератора
тепла (например, котла на жидком топливе).
Высокая температура сетевой воды: В бивалентном ре-
жиме через тепловой насос непосредственно после его
отключения может пропускаться обратный поток воды из
второго генератора тепла, но при макс. допустимой темпе-
ратуре 60 °C. и только по истечении более 10 минут после
отключения теплового насоса температура может соста-
вить 70 °C.
10.5.3 Заполнение системы отопления
Заполнять систему отопления через сливной штуцер.
26
�0
3�
01
�1
60
6
1

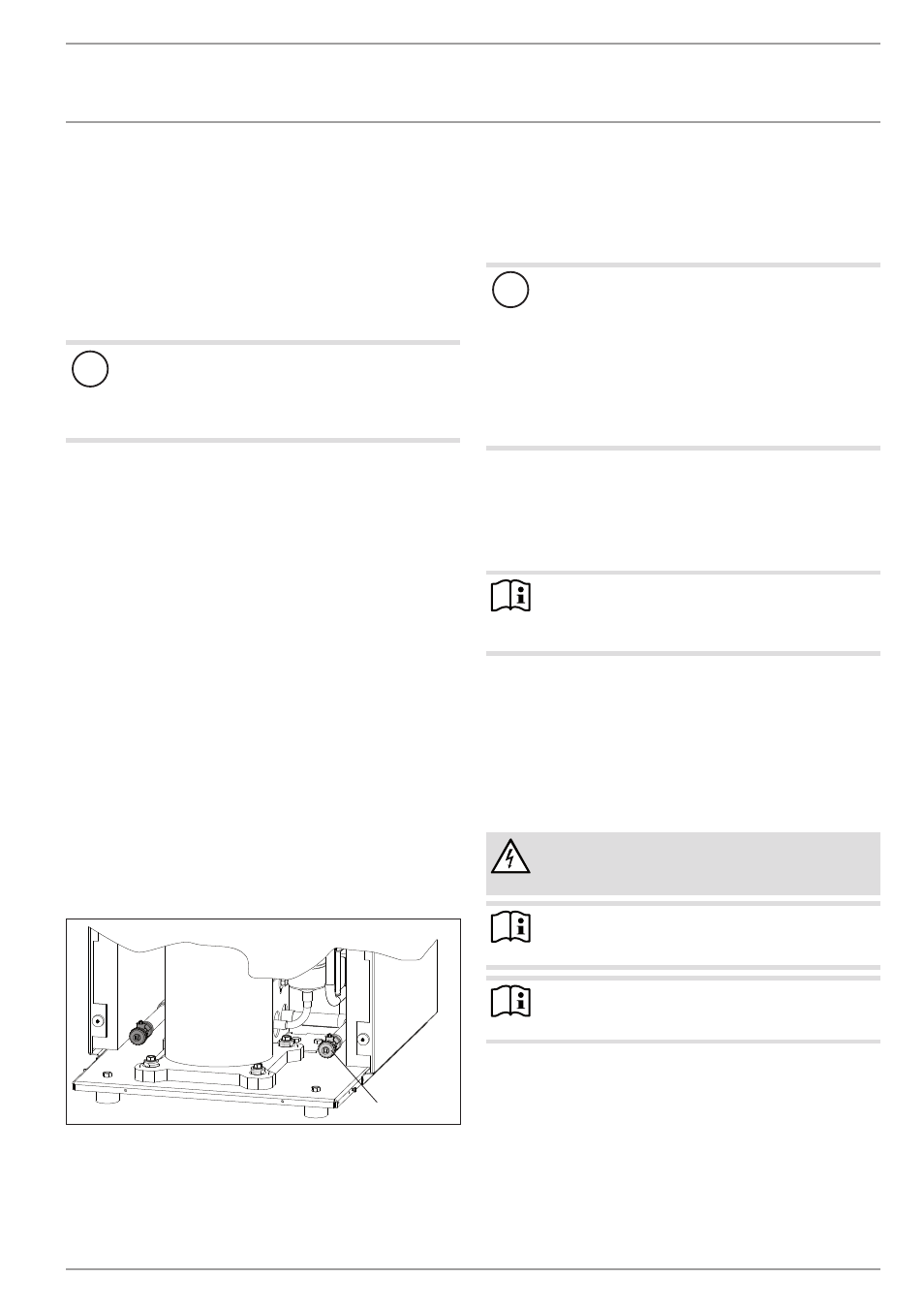

1 Сливной штуцер со стороны системы отопления
качество воды
для сведения к минимуму ущерба от образования извест-
ковых отложений, необходимо при заполнении системы
водой для отопления соблюдать следующее:
общая жесткость воды должна быть 1 °dH (0,18 ммоль/л
щелочных земель).
при невозможности выполнения вышеуказанных требо-
ваний необходимо привести мероприятия по умягчению
воды.
!
Опасность повреждения!
Запрещается использовать полностью обессолен-
ную или дождевую воду, поскольку это приводит к
ускоренной коррозии. Соответствующее оборудо-
вание для умягчения воды, а также для заполнения
и промывки систем отопления можно взять напро-
кат в нашей заводской службе сервиса, либо при-
обрести в специализированных магазинах. Можно
также использовать производимую нами арматуру
для умягчения воды HZeA.
10.5.4 Удаление воздуха из системы отопления
f
f
тщательно удалить воздух из трубопроводной
системы.
10.6 Электрическое подключение
Указание
Соблюдайте руководства по эксплуатации и монта-
жу, прилагаемые к модулю управления тепловым
насосом
работы по подключению может выполнять только специ-
алист с допуском и в соответствии с настоящим руковод-
ством!
необходимо получить технические условия в соответству-
ющем предприятии электрических сетей на подключение
прибора.
f
f
необходимо следовать указаниям главы «подготови-
тельные работы к электромонтажу».
ОПАСНОСТЬ поражения электрическим током
Прежде чем приступать к работам на распреде-
лительной коробке, следует обесточить прибор.
Указание
клеммы для подключения находятся в распреде-
лительной коробке прибора.
Указание
после подключения прибора необходимо соблю-
дать положения главы «демонтаж облицовки».
для подключения необходимо использовать кабели, соот-
ветствующие предписаниям.
f
f
открыть навесную крышку на распределительной
коробке. для этого вывернуть винты крепления сбоку,
сверху на распределительной коробке.
f
f
прокладку всех соединительных проводов и проводов
датчиков следует производить через предусмотрен-
ные для этого кабельные вводы сверху в задней стенке
(см. главу «Соединения и размеры»).
f
f
провести все провода сквозь разгрузочный фиксатор.
