необходимо убедиться в правильности подключения шин
High, low и Земля как на устройстве управления тепловым
насосом WPM ii, так и на тепловом насосе.
10.7 Монтаж элементов облицовки
при монтаже облицовки необходимо соблюдать следую-
щие указания:
f
f
Закрыть навесную крышку на распределительной
коробке.
f
f
Зафиксировать навесную крышку, плотно затянув
винты крепления с зубчатыми упругими шайбами.
f
f
установить крышку на прибор.
f
f

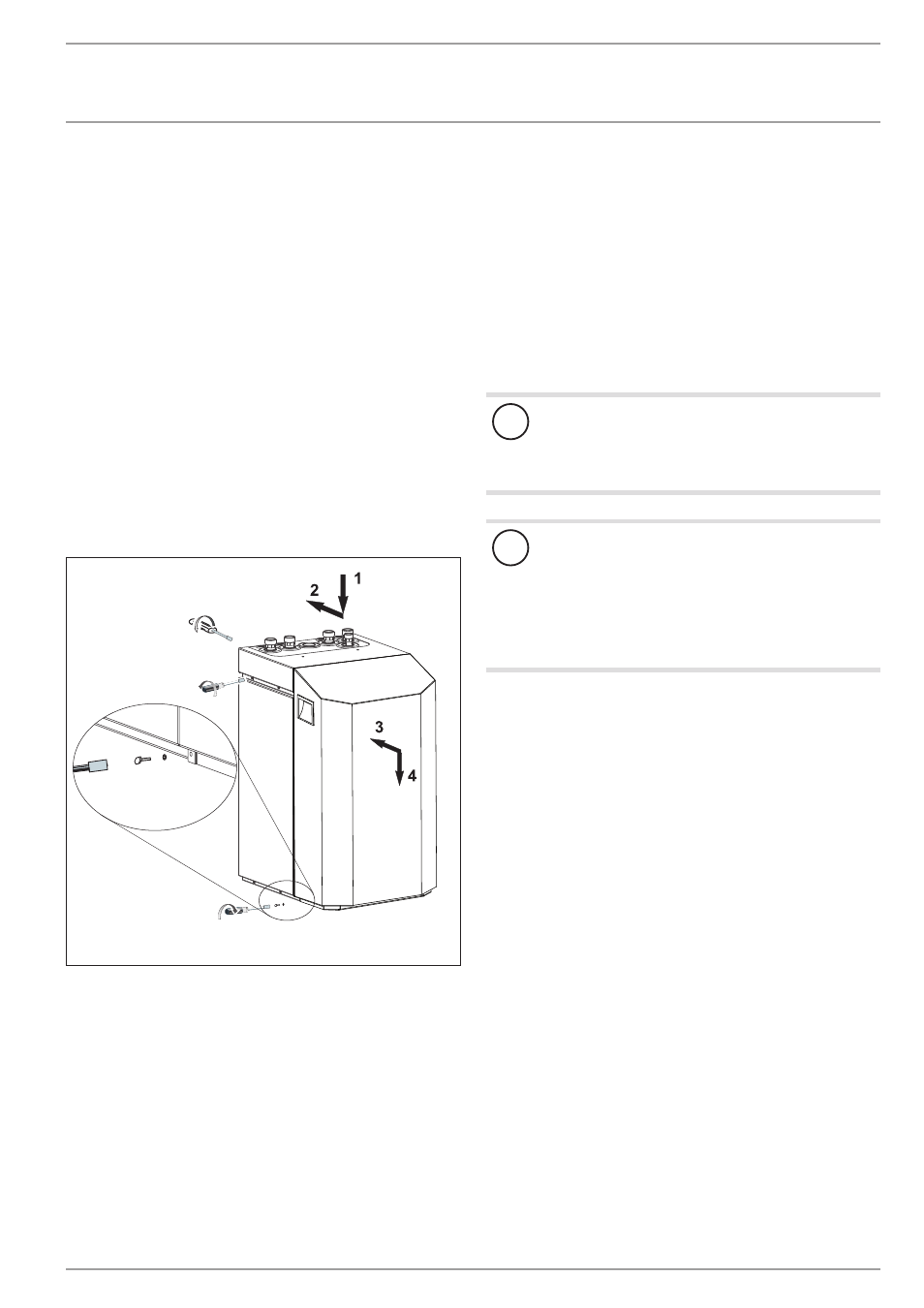

установив передний кожух, закрепить его винтами,
как показано на рисунке, через боковые стенки. при
установке переднего кожуха необходимо установить
накладки с использованием соответствующих винтов
и зубчатых упругих шайб. накладки, винти и зубчатые
упругие шайбы прилагаются в отдельном пакете.
f
f
при установке переднего кожуха следует соблю-
дать предписанный способ подключения защитного
провода.
2x
4x
2x
26
�0
3�
01
�1
57
5
11. Запуск
Ввод устройства в эксплуатацию, все настройки устройства
управления тепловым насосом на уровне ввода в эксплу-
атацию, а также инструктаж пользователя должны прово-
диться специалистом.
Ввод в эксплуатацию необходимо выполнять согласно
указаниям настоящего руководства, руководства по экс-
плуатации и монтажу устройства управления тепловым
насосом и руководства по эксплуатации и монтажу тепло-
вого насоса.
для ввода в эксплуатацию можно пригласить специалистов
нашей сервисной службы, эта услуга платная.
если настоящий прибор используется на производстве, не-
обходимо учитывать положения по технике безопасности,
предусмотренные при вводе в эксплуатацию. подробные
сведения по этому вопросу можно получить в соответству-
ющем учреждении надзора (например, в технадзоре).
после ввода в эксплуатацию необходимо заполнить про-
токол ввода в эксплуатацию, приведенный в настоящем
руководстве.
11.1 контроль перед вводом в эксплуатацию
устройства управления тепловым
насосом
!
Повреждение оборудования и ущерб для окру-
жающей среды
при наличии системы отопления нагретым полом
следует учитывать максимальную температуру си-
стемы.
!
Повреждение оборудования и ущерб для окру-
жающей среды
Сушку стяжки при устройстве системы отопления
нагретым полом запрещено проводить с использо-
ванием теплового насоса. Во время сушки нагрузка
на источник тепла столь значительна, что не исклю-
чено срабатывание системы защиты от замерзания
теплового насоса.
f
f
проверить наличие необходимого давления в системе
отопления и открыт ли быстродействующий клапан
для удаления воздуха.
f
f
проверить правильность расположения и подключе-
ния наружного датчика и датчика обратной линии.
f
f
проверить правильность сетевых подключений.
f
f
проверить правильность подключения соединитель-
ного провода теплового насоса (провода шины).
11.2 ввод в эксплуатацию устройства
управления тепловым насосом
Ввод в эксплуатацию устройства управления тепловым на-
сосом и все настройки необходимо выполнять согласно
руководству по эксплуатации и монтажу устройства управ-
ления тепловым насосом.
11.3 настройка графической
характеристики нагрева при
первоначальном вводе в эксплуатацию
Эффективность теплового насоса снижается с возрастани-
ем температуры в линии подачи. поэтому необходимо тща-
тельно настраивать графическую характеристику нагрева.
Слишком высоко настроенные графики нагрева приводят
к тому, что зональные или терморегулирующие клапаны
закрываются, из-за чего в нагревательном контуре проис-
ходит падение объемного расхода ниже минимального.
правильно настроить графические характеристики нагре-
ва можно следующими действиями:
