WWW.stiebel-eltron.CoM WPF M | 7
Монтаж
Монтаж
6x
26
�0
3�
01
�1
57
3
!
Повреждение прибора
корпус необходимо отсоединить от плиты хладоагрегата
и оставить стоять на полу! таким образом,
повторное
завинчивание этих шести винтов на основании прибора
не допускается.

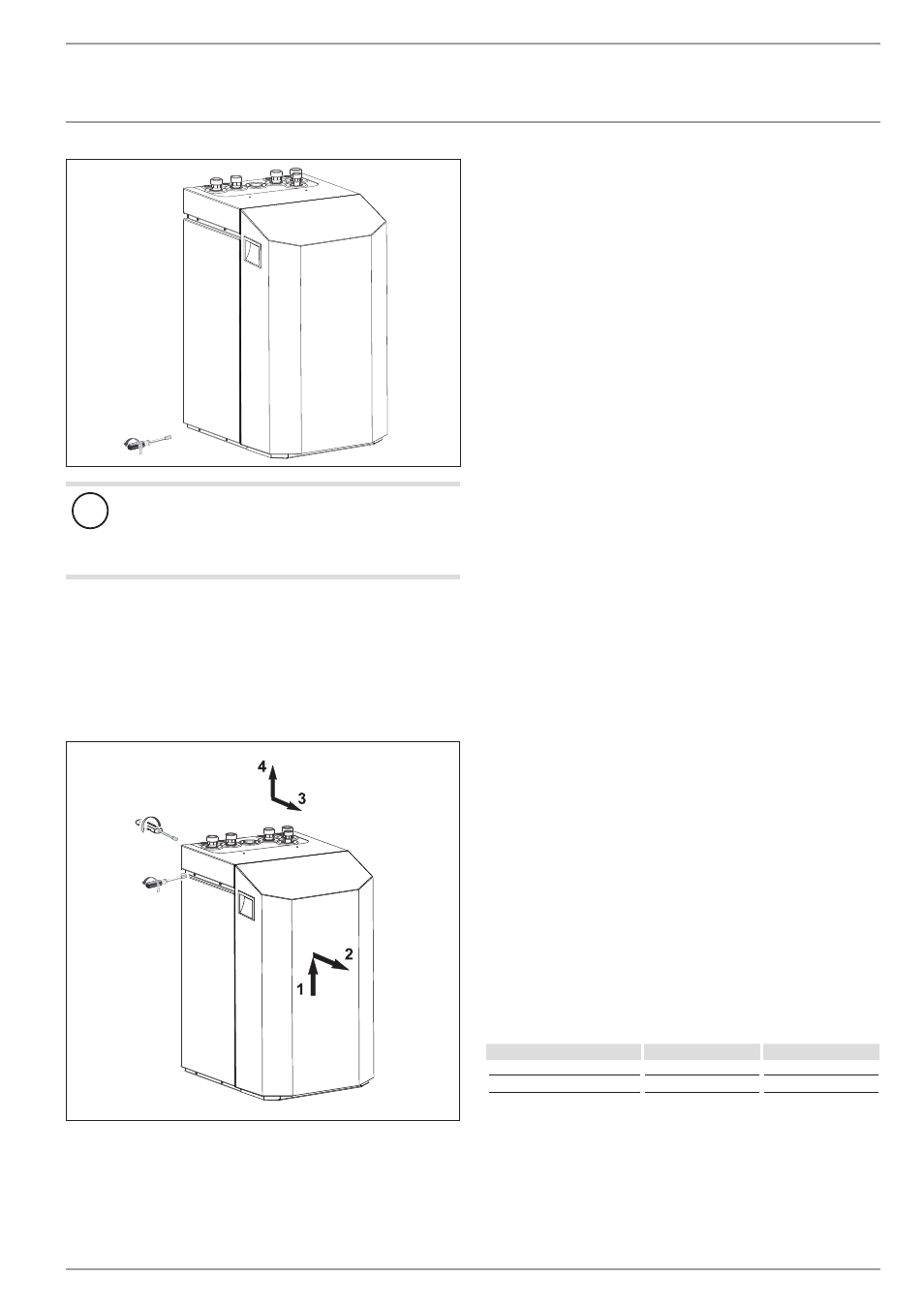

10.3 демонтаж деталей облицовки
при снятии переднего кожуха необходимо следить за тем,
чтобы не оборвать трубки, соединяющие систему управ-
ления тепловым насосом с распределительной коробкой.
Это касается также подключения защитного провода, ко-
торый обеспечивает электрическое соединение переднего
кожуха с корпусом.
2x
4x
26
�0
3�
01
�1
57
4
10.4 Монтаж контура источника тепла
(солевого раствора)
Внешний контур источника тепла (контур рассола) должен
быть выполнен в соответствии с проектной документаци-
ей.
разрешенный рассол:
- жидкий теплоноситель в виде концентрата на основе
этиленгликоля, № для заказа: 231109
- жидкий теплоноситель в виде концентрата на основе
этиленгликоля, № для заказа: 16 16 96
10.4.1 циркуляционный насос и требуемый
объемный расход
для подачи рассола установлен циркуляционный насос с
мокрым ротором для предотвращения короткого замы-
кания на корпус в электрической части насоса из-за кон-
денсата.
циркуляционный насос должен соответствовать услови-
ям эксплуатации системы, то есть учитывать номинальный
объемный расход и потери давления (см. «технические ха-
рактеристики»).
при любой температуре рассола должен обеспечиваться
достаточный объемный расход, то есть:
допустимое отклонение номинального объемного расхода
при температуре рассола 0 °C составляет +10 %.
10.4.2 подключение и заправка рассолом
прежде чем подключать тепловой насос, необходимо про-
верить герметичность контура источника тепла и основа-
тельно его промыть.
необходимо определить объем контура источника тепла.
объем рассола в тепловом насосе в условиях эксплуата-
ции указан в нижеследующей таблице (см. «технические
характеристики»).
общий объем соответствует необходимому объему рассо-
ла, приготовленного из неразбавленного этиленгликоля и
воды. Содержание хлоридов в воде не должно превышать
300 ppm (частей на миллион).
соотношение компонентов смеси
концентрация рассола при использовании в качестве ис-
точника тепла геотермического коллектора или геотерми-
ческого зонда разная.
Соотношение компонентов смеси указано в нижеследую-
щей таблице.
Этиленгликоль Вода
Геотермический зонд 25 % 75 %
Геотермический коллектор 33 % 67 %
