упраВление
Монтаж
10
| WPF M
WWW.stiebel-eltron.CoM
f
f
подключить провода в соответствии с нижеприведен-
ными иллюстрациями.
f
f
Затем проверить действие разгрузочных фиксаторов.
Указание
при закрывании корпуса прибора необходимо
следовать указаниям главы «Монтаж облицовки».

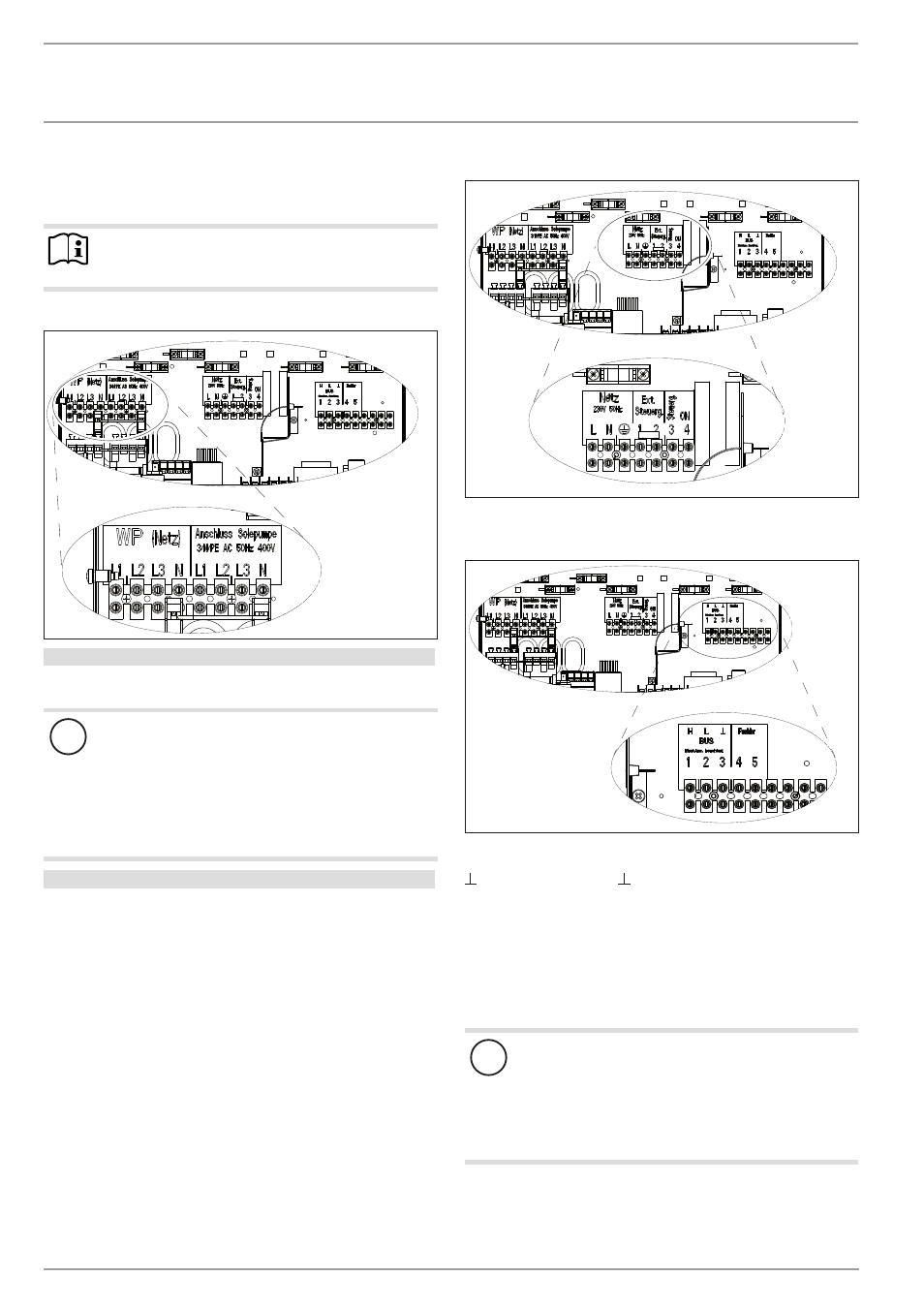

клемма X3: прибор и насос рассола
26
�0
3�
01
�1
59
5
подключение теплового насоса (компрессора) к сети
l1, l2, l3, n, Pe (3/n/Pe~400В 50Гц)
!
Внимание:
компрессор должен работать только в одном на-
правлении вращения. если во время пуска ком-
прессора на дисплее системы управления WPMiw
появляется сообщение о неисправности no PoWer
(отСутСтВие МощноСти), следует изменить на-
правление вращения магнитного поля, поменяв
местами две фазы.
подключение насоса рассола к сети
l1, l2, l3, n, Pe (3/n/Pe~400В 50Гц)
после полного подключения электропроводки можно за-
крыть клеммную колодку сетевого подключения защитной
крышки и опломбировать ее.
клеммы X4: система управления
26
�0
3�
01
�1
59
6
подключение к сети: l, n, Pe (1/n/Pe ~230В 50Гц )
клеммы X2: низковольтное напряжение
26
�0
3�
01
�1
59
7
H
Шина высок
l
bUs low
Шина Земля
« + «
Шина « + «
датчик нет функции
циркуляционные насосы
подключение циркуляционных насосов необходимо вы-
полнять в соответствии с требованиями проектной доку-
ментации.
!
Повреждение прибора
если используются высокопроизводительные цир-
куляционные насосы, их запрещается подключать
напрямую.
для этого необходимо внешнее реле с разрыв-
ной мощностью выключателя не менее 10 A/250 В
перем. тока.
Модули
при модульном режиме работы соединение отдельных
тепловых насосов производить через клемму шины 1,2,3.
