ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ
143
УСТАНОВКА И ПОДКЛЮЧЕНИЕ АВТОМАГНИТОЛЫ
На Вашем автомобиле смонтировано сле-
дующее оборудование для установки и под-
ключения автомагнитолы:
- двухфункциональная антенна на крыше,
- коаксиальный кабель для подключения
антенны,
- система подавления радиопомех,
- провода для подключения передних
громкоговорителей, встроенные в пере-
дние двери и твитеров, расположенных
на панели управления,
- провода для подключения громкоговорите-
лей и твитеров, встроенные в задние двери,
- два восьмиштекерных разъема.
Установка автомагнитолы
Автомагнитола устанавливается на место
ящиков для мелочей или на передней пане-
ли системы обогрева /кондиционера.
Установка громкоговорителей
На автомобиле можно установить:
- громкоговорители диаметром 165 мм в
передние двери,
- громкоговорители диаметром 130 мм в
задние двери,
- твитеры диаметром 22,5 мм, расположен-
ные на верхней части приборной панели.
Стандартное назначение гнезд разъемов
8-контактный разъем (А)
A1: -
A2: -
A3: -
A4: -
A5: -
A6: (+) От замка зажигания (в этом случае
магнитола будет работать только
при включенном зажигании)
A7: (+) Постоянное
A8: Масса
Запрещается использовать другой про-
вод для подключения к цепи (+) автомаг-
нитолы (это может привести к быстрой
разрядке аккумуляторной батареи).
8-контактный разъем (B)
B1: (+) Громкоговоритель задний правый
B2: (-) Громкоговоритель задний правый
B3: (+) Громкоговоритель передний правый
и твитер
B4: (-) Громкоговоритель передний правый
и твитер
B5: (+) Громкоговоритель передний левый
и твитер
B6: (-) Громкоговоритель передний левый
и твитер
B7: (+) Громкоговоритель задний левый
B8: (-) Громкоговоритель задний левый
Перед установкой автомагнитолы
или громкоговроителей на автомо-
биле, обратитесь за консультацией в
сервисную сеть CITROËN.

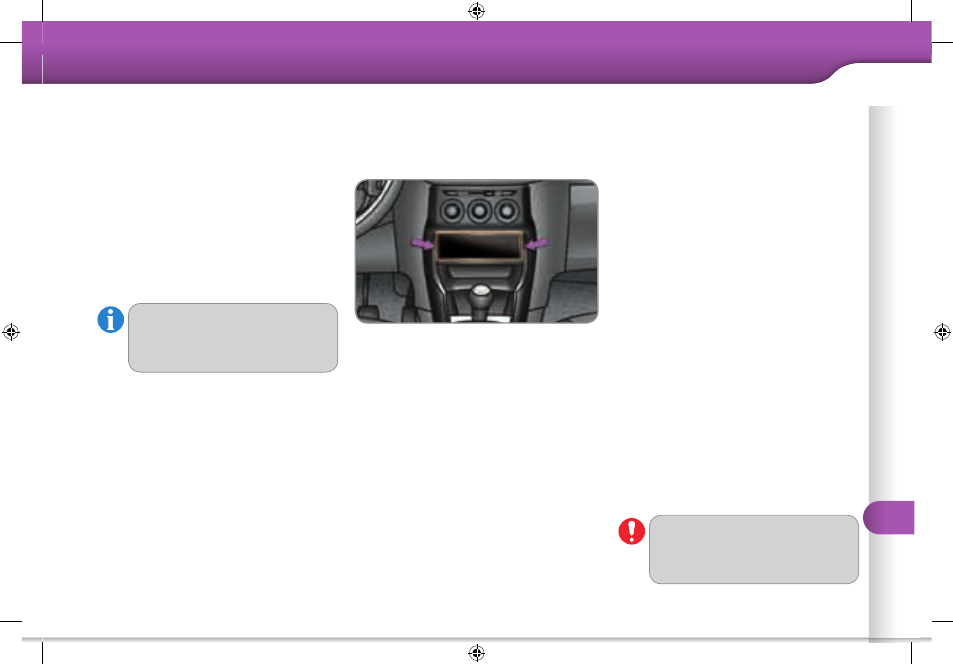

При помощи отверки снимите ящики для
мелочей с обоих сторон.
Вы увидите коаксильный кабель для подклю-
чения антенны и 8-контактный разъем.
Затем обратитесь к руководству пользова-
ния автомагнитолой для ее установки и под-
ключения.
