73 MM
+3 MM -10 MM
8. Если двигатель был смещен назад для снятия сборки трубы и фланца,
установите двигатель на место, сохранив необходимое расстояние
между фланцами. См.
рис. 4. атянуть
5
⁄
8
машина болты или винты
до 82 Н м. Чтобы предотвратить вращение втулки в гнезде для
приводного вала серий 6Q и 175, воспользуйтесь гаечным ключом.
Повторно проверьте выравнивание приводного вала и затяните
монтажные болты двигателя.
9. При необходимости выполните повторную балансировку приводного
вала.

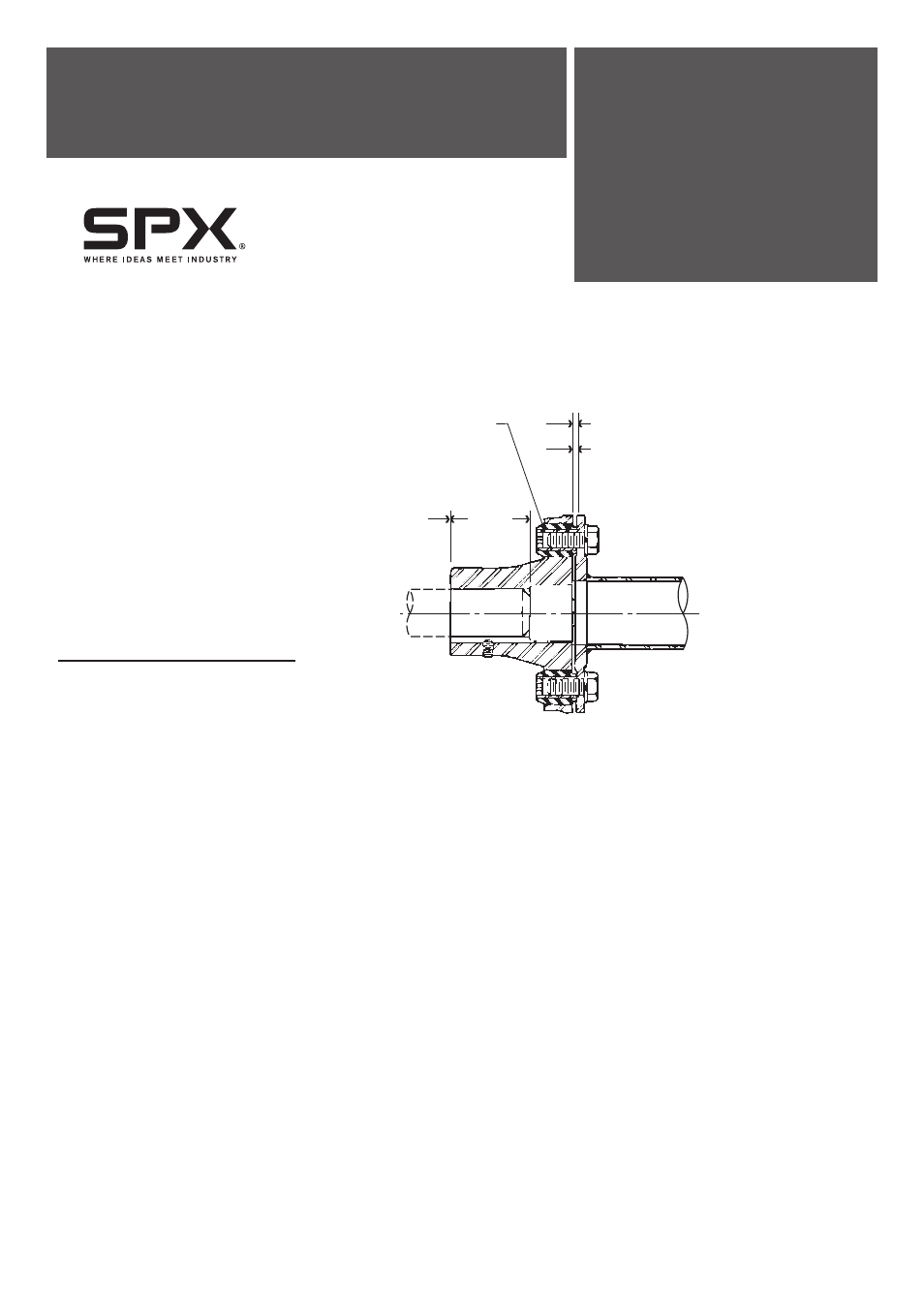

Рис. 4.
Показан приводной вал
серии 250
ОБРЕЗИНЕННАЯ
ВТУЛКА
МАКСИМАЛЬНОЕ
ЗАГЛУБЛЕНИЕ ВАЛА
7 мм ±1 мм (СЕРИИ 6Q И 175)
5 мм ±1 мм (СЕРИЯ 250)
приводной вал
руководство пользователя
S PX COOLI N G TE CH N OLOG I E S G M B H
ERNST-DIETRICH-PLATZ 2
40882 RATINGEN, GERMANY
P: 49 (0)2102 1669 0
F: 49 (0)2102 1669-699
Изменения конструкции и/или замена материалов с целью усовершенствования изделий
могут производиться без предварительного уведомления.
