2
1.1 1.5 1.2 1.4 1.3
1.0 Полная сборка приводного вала.
1.1 Сборка трубы и фланца.
1.2 Сборка вилки Geareducer с установочным винтом.
1.3 Сборка вилки двигателя с установочным винтом.
1.4 Обрезиненная втулка. Для серии 6Q и серии 175 используется
8 шт, а для серии 250 – 16 шт.
1.5 Крепежный болт или винт с головкой со стопорной шайбой.
Для серии 6Q и серии 175 используется 8 шт, а для серии
250 – 16 шт. Для серии 175 также используется 8 гаек.
Полные сборки приводных валов динамически сбалансированы
на заводе. При необходимости замены части установлены,
карданный вал, возможно, должны быть сбалансированы.
При заказе запасных частей всегда сообщайте серийный
номер градирни. Для получения поддержки обратитесь
в отдел сбыта или к местному представителю компании
Marley в вашем регионе.
Примечание.

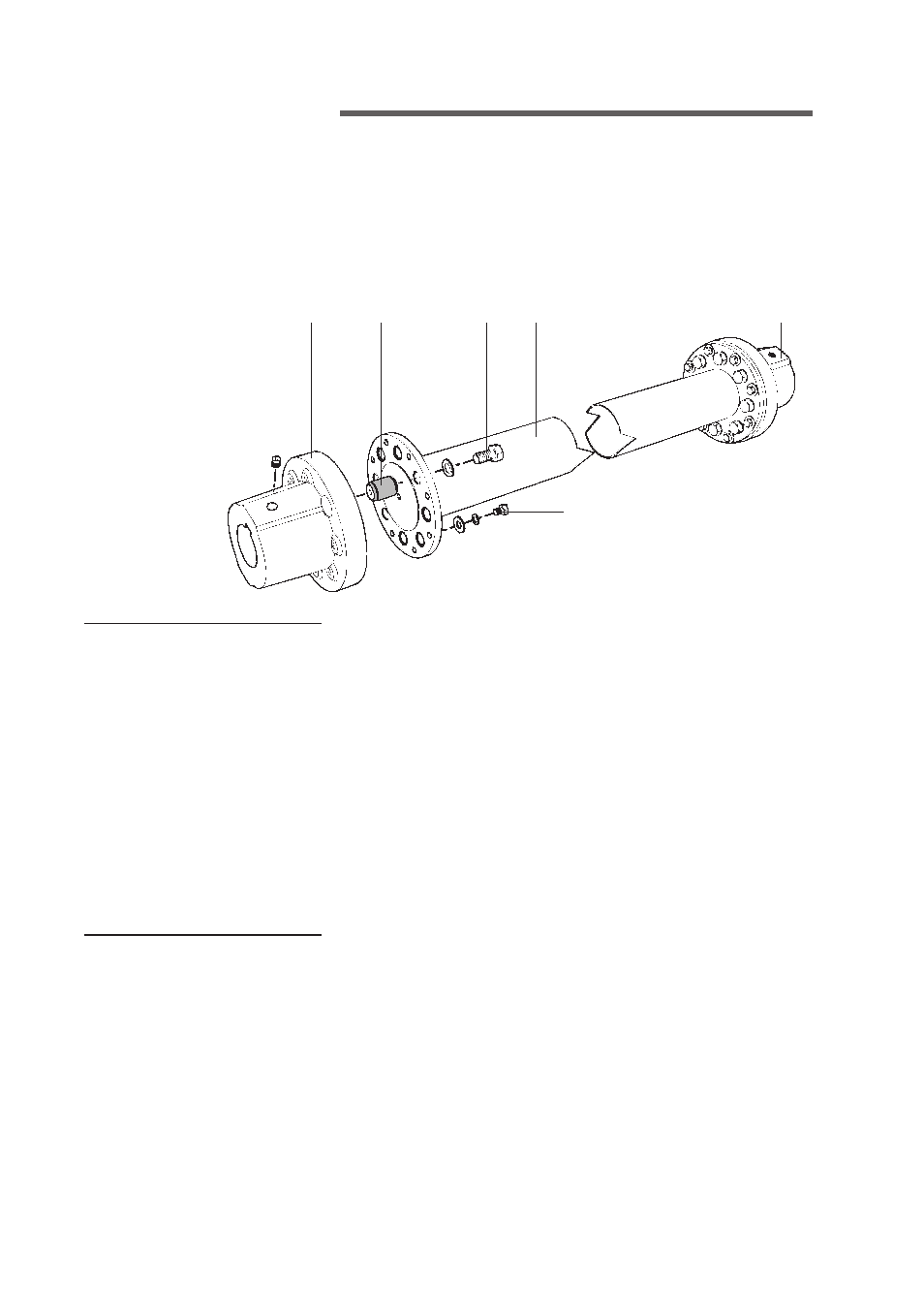

Сборка приводного вала
Рис. 1.
Показан приводной вал
серии 250
БАЛАНСИРОВОЧНЫЙ
КРЕПЕЖ
