7
Замена обрезиненных втулок
1. Снимите сборку трубы и фланца, выкрутив крепежные болты 5 ⁄
8
дюйма или винты с головками с двух концов приводного вала.
Возможно, потребуется ослабить монтажные болты двигателя
и немного сдвинуть двигатель назад, чтобы создать зазор для
снятия сборки трубы и фланца.
2. Извлеките втулки, нажав на них или вытащив их из гнезд в вилке
в направлении поверхности вилки.
3. Очистите гнезда втулок в вилке, но не полируйте их.
4. Перед тем, как вставить втулку в гнездо со стороны поверхности
вилки, смажьте втулку смазочным материалом для резины.
5. Используя C-образную струбцину, запрессуйте втулку в гнездо
так, чтобы конец втулки выступал над поверхностью вилки на
7 мм для серий 6Q и 175 и на 5 мм для серии 250. Отверстие
втулки должно располагаться перпендикулярно поверхности
вилки.
6. Необходимо соблюдать осторожность, чтобы обеспечить
одинаковое возвышение всех втулок над поверхностью вилки.
Если потребуется выпрямить установленную в гнездо втулку,
вставьте болт 5 ⁄
8
дюйма во втулку и аккуратно сместите втулку
так, чтобы отверстие втулки было расположено перпендикулярно
поверхности вилки.
7. Установите на место сборку трубы и фланца приводного
вала. Совместите монтажные номера на фланцах трубы
с соответствующими номерами на вилках двигателя и редуктора
Geareducer. Вставьте крепежные болты 5 ⁄
8
дюйма или винты
с головкой с обеих сторон приводного вала. По очереди затяните
их до момента 68 Н м. См. рис. 3 и 4.
Обслуживание

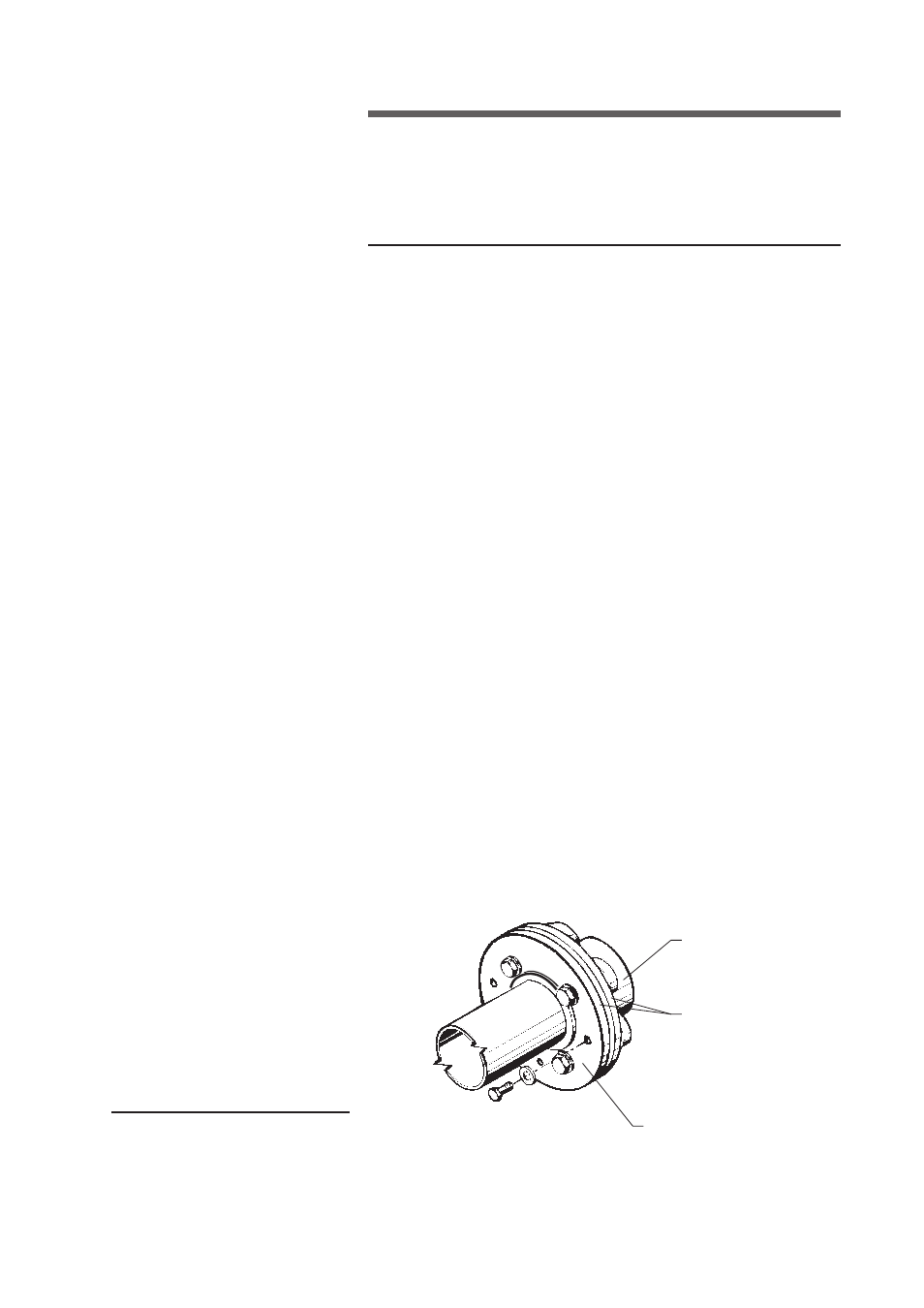

Рис. 3. Показан приводной вал
серии 6Q
2
2
➠
ВИЛКА
НОМЕРА
МОНТАЖНЫХ
МЕТОК
ТРУБА И ФЛАНЕЦ
