4
Рис. 2.
Показан приводной вал
серии 6Q
Монтаж
1 1

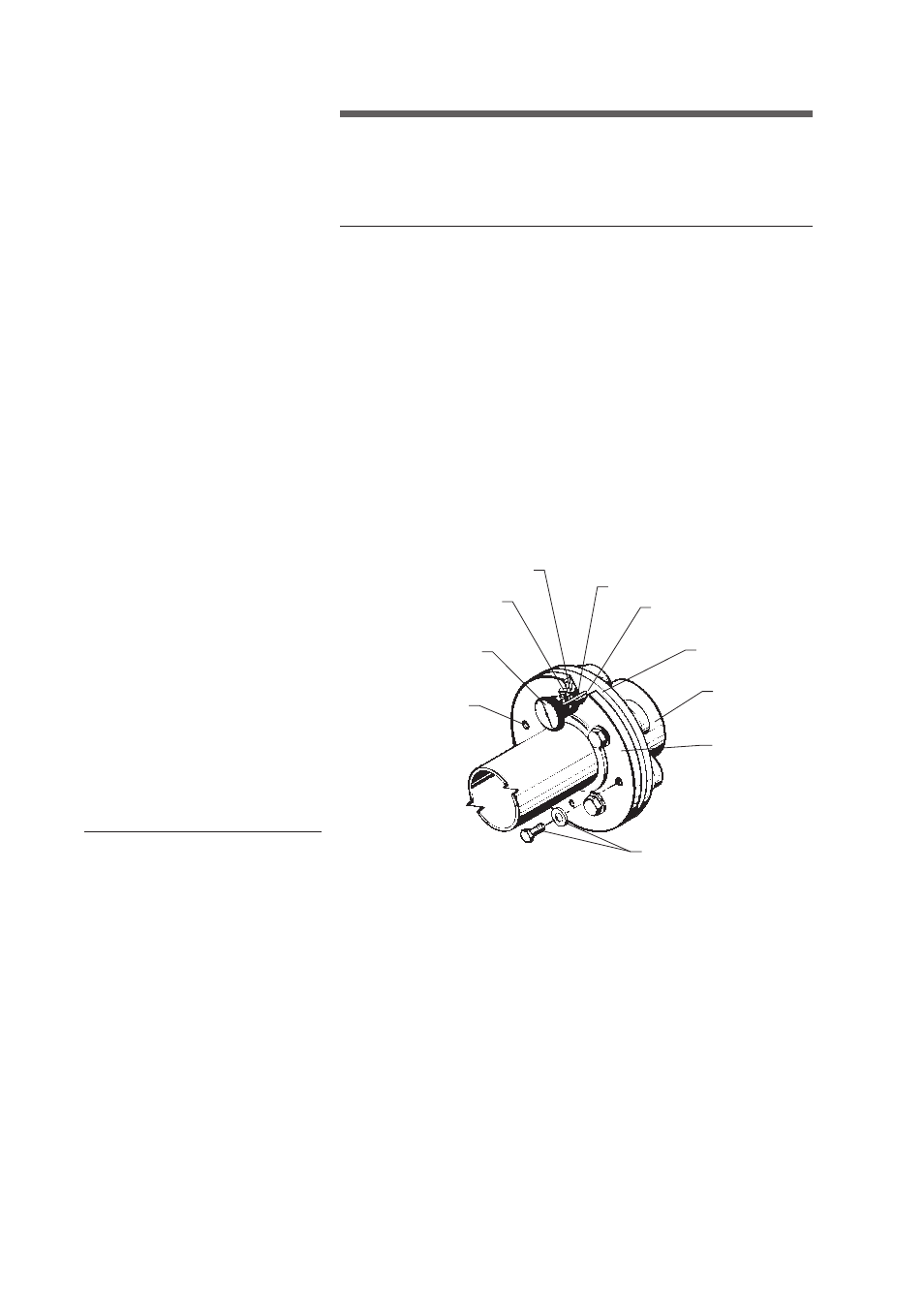

Проверка выравнивания с помощью набора
индикаторов выравнивания компании Marley
1. Вверните втулку переходника в одно из балансировочных
отверстий на фланце трубы. При необходимости удалите
балансировочный крепеж. Перед тем, как запустить приводной
вал, установите балансировочный крепеж на место.
2. Вставьте циферблатный индикатор в переходник, пока
измерительный наконечник не коснется поверхности вилки.
3. Измерительный наконечник должен оставаться в контакте
с поверхностью вилки во время одного полного оборота, но его
нельзя вталкивать внутрь настолько, чтобы он вошел до конца,
достигая предела движения стержня. Общее перемещение
измерительного наконечника составляет 2,5 мм.
4. После установки циферблатного индикатора затяните
установочный винт с рифленой головкой на переходнике так,
чтобы стержень индикатора касался поверхности вилки.
5. Проверьте выравнивание с каждой стороны приводного вала,
поворачивая его на 360° и отслеживая суммарное изменение
в показаниях циферблатного индикатора. Суммарные показания
индикатора не должны превышать 0,13 мм. Переместите двигатель
и/или редуктор Geareducer по вертикали (используя прокладку)
или по горизонтали (сдвинув на опоре). Выровняйте приводной вал
таким образом, чтобы суммарные показания индикатора на каждом
конце не превышали 0,13 мм. Затяните все монтажные болты
на двигателе и редукторе Geareducer и произведите повторную
проверку. Зазор между поверхностью фланца и поверхностью
вилки должен быть таким, как показано на рис. 4.
ВТУЛКА ПЕРЕХОДНИКА
ВИНТ С РИФЛЕНОЙ
ГОЛОВКОЙ
ЦИФЕРБЛАТНЫЙ
ИНДИКАТОР
ОТВЕРСТИЕ
БАЛАНСИРОВОЧНОГО
КРЕПЕЖА
СТЕРЖЕНЬ 1/8 X 7/8 ДЮЙМА
ИЗМЕРИТЕЛЬНЫЙ
НАКОНЕЧНИК
ПОВЕРХНОСТЬ
ВИЛКИ
ВИЛКА
ФЛАНЕЦ
ТРУБЫ
БАЛАНСИРОВОЧНЫЙ
КРЕПЕЖ
