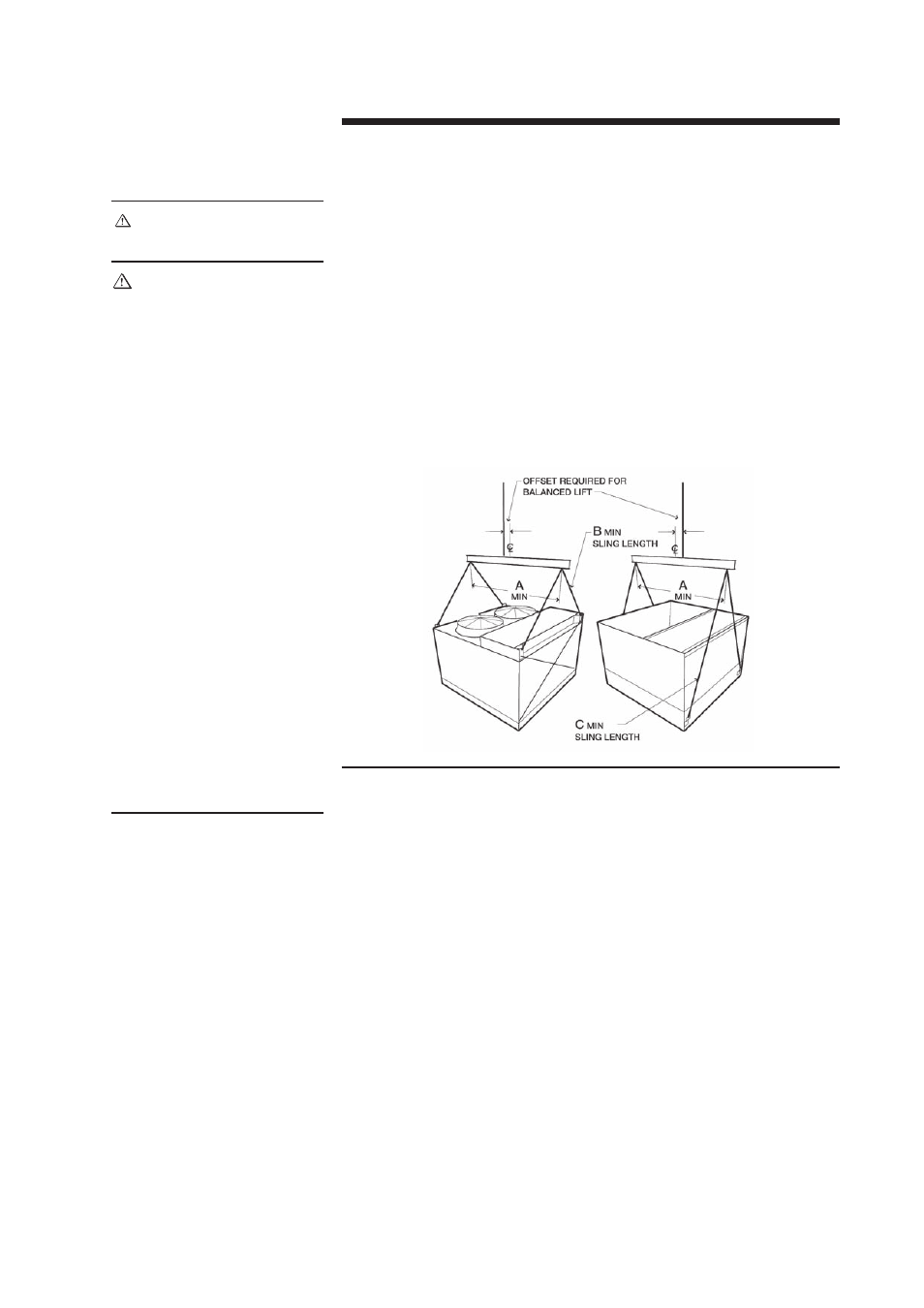

Верхние и нижние модули охладителя жидкости MH следует поднимать
и устанавливать отдельно. Не собирайте модули перед их подъемом.
Подъемные скобы предусмотрены для облегчения разгрузки и
установки на место охладителя жидкости. В случае подъема через
верх или при необходимости дополнительных мер обеспечения
безопасности, под модули охладителя жидкости следует поместить
предохранительные стропы. Ни при каких обстоятельствах не
комбинируйте верхние и нижние модули модульных моделей и не
пытайтесь их поднять одновременно при помощи только подъемных
скоб! На рисунке: Смещение необходимое для уравновешенного
подъема, В – минимальная длина стропы
Монтаж охладителя жидкости
Данные инструкции помогут Вам подготовиться перед прибытием
охладителя жидкости. При наличии расхождений между данными
инструкциями и инструкциями, прилагаемыми к поставленному
охладителю жидкости, преимущественную силу имеют инструкции,
поставленные с охладителем жидкости.
1. Перед размещением охладителя жидкости, убедитесь, что опорная
платформа ровная, а отверстия для анкерных болтов расположены в
соответствии с чертежами Marley. Если в вашей градирне используются
виброизоляторы для глушения вибрации, они должны быть установлены
под стальными опорами. Детальную информацию см. на чертежах опоры.
2. Поместите нижний модуль на подготовленные опоры, выравнивая
отверстия для анкерных болтов с отверстиями в опоре. Убедитесь, что
ориентация совпадает с проектным расположением трубопроводов.
Прикрепите охладитель жидкости к стальной опоре при помощи болтов
диаметра 3⁄4" и плоских шайб (другие подрядчики). Расположение и
количество см. в чертежах опоры. Поместите плоские шайбы между
головками болтов и фланцем бака охладителя жидкости.
