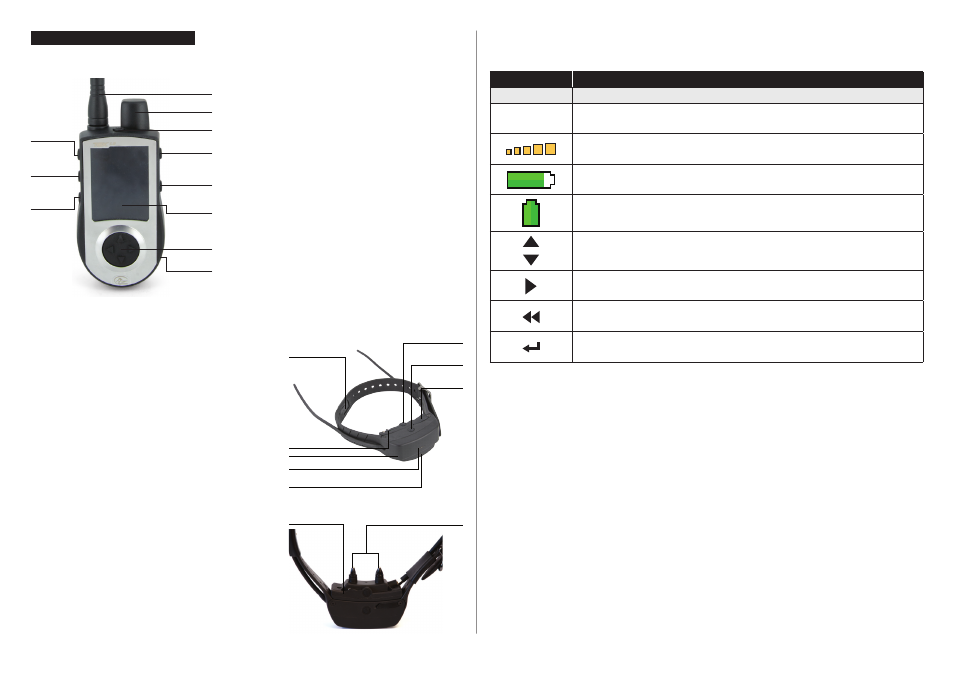

наЧаЛо работЫ
осноВнЫе опреДеЛения
портатиВное устроЙстВо: служит для приема и
отображения данных о местоположении собаки, поступающих
с GPS-ошейника. Устройство является водонепроницаемым и
способно находиться в воде на глубине до 1,5 м.
КнопКа ВКЛюЧения/ВЫКЛюЧения: нажатие и отпускание
этой кнопки включает и выключает портативное устройство, а
также позволяет регулировать уровень яркости дисплея.
КнопКа ВозВрата: при навигации в меню позволяет
вернуться к предыдущему экрану меню.
КнопКа переКЛюЧения режима сЛежения/
ДрессироВКи: позволяет в любой момент переключаться
между экраном «СЛЕЖЕНИЕ» и экраном «ДРЕССИРОВКА» и
выполняет роль клавиши «ВВОД» при вводе информации в
полях для ввода текста.
панеЛь с КЛаВишами наВигации и ВЫбора
пунКтоВ меню: содержит четыре клавиши со стрелками
(«вверх», «вниз», «влево» и «вправо») для навигации и выбора
пунктов меню.
поЛьзоВатеЛьсКие КнопКи стимуЛяции: эти
кнопки (верхняя кнопка 1, средняя кнопка 2 и нижняя кнопка 3)
используется для передачи сигналов заданного пользователем
типа стимуляции при дрессировке собаки.
разЪем ДЛя заряДКи: служит для подключения
портативного устройства к сетевому зарядному устройству.
моДуЛь ЭЛеКтронного ошеЙниКа: служит для приема
радиосигнала, поступающего с портативного устройства, и
передачи собаке сигналов стимуляции, вибрации и/или звуковых
сигналов. Является водонепроницаемым и способен находиться в
воде на глубине до 7,62 м*.
КонтаКтнЫе штЫри: контакты, через которые модуль
электронного ошейника посылает собаке сигналы стимуляции.
КнопКа ВКЛюЧения/ВЫКЛюЧения ЭЛеКтронного
ошеЙниКа: для включения модуля электронного ошейника
необходимо нажать и отпустить эту кнопку, а для выключения -
нажать и удерживать.
сВетоВоЙ инДиКатор ЭЛеКтронного ошеЙниКа:
показывает, когда модуль электронного ошейника включен или
выключен, находится в режиме сопряжения, а также служит в
качестве индикатора низкого заряда батареи.
разЪем ДЛя заряДКи ЭЛеКтронного ошеЙниКа: служит
для подключения модуля электронного ошейника к зарядному
устройству.
GPS-ошеЙниК: служит для приема навигационного GPS-сигнала
и передачи данных о местоположении собаки на портативное
устройство. Устройство является водонепроницаемым и способно
находиться в воде на глубине до 7,62 м.*
GPS-антенна: служит для приема сигнала от спутников GPS.
КнопКа ВКЛюЧения/ВЫКЛюЧения GPS: нажатие и
отпускание этой кнопки включает и выключает GPS-ошейник.
сВетоВоЙ инДиКатор GPS: указывает на включенное или
выключенное состояние GPS-ошейника, выполнение захвата
сигнала GPS и сопряжение устройства с сигналом GPS, а также
служит в качестве индикатора низкого заряда батареи.
разЪем ДЛя заряДКи GPS-ошеЙниКа: служит для
подключения GPS-ошейника к зарядному устройству.
*В соответствии с требованиями стандартов NEMA 6P и IP67.
КНОПКА
«НАЗАД»
GPS-АНТЕННА
КНОПКА ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ
АНТЕННА ПОРТАТИВНОГО
УСТРОЙСТВА
КНОПКА
ПЕРЕКЛЮЧЕНИЯ
РЕЖИМА СЛЕЖЕНИЯ/
ДРЕССИРОВКИ
ПАНЕЛЬ С
КЛАВИШАМИ
НАВИГАЦИИ И
ВЫБОРА ПУНКТОВ
МЕНЮ
ДИСПЛЕЙ
РАЗЪЕМ ДЛЯ
ЗАРЯДКИ
КНОПКА
СТИМУЛЯЦИИ 1
КНОПКА
СТИМУЛЯЦИИ 2
КНОПКА
СТИМУЛЯЦИИ 3
СВЕТОВОЙ ИНДИКАТОР GPS
СВЕТОВОЙ ИНДИКАТОР
ЭЛЕКТРОННОГО ОШЕЙНИКА
РАЗЪЕМ ДЛЯ
ЗАРЯДКИ GPS-
ОШЕЙНИКА
КНОПКА ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ
ЭЛЕКТРОННОГО ОШЕЙНИКА
КНОПКА ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ GPS
МОДУЛЬ ЭЛЕКТРОННОГО
ОШЕЙНИКА
КОНТАКТНЫЕ ШТЫРИ
GPS-ОШЕЙНИК
РАЗЪЕМ
ДЛЯ ЗАРЯДКИ
ЭЛЕКТРОННОГО
ОШЕЙНИКА
GPS-АНТЕННА
знаЧКи и их знаЧения
В программном интерфейсе системы GPS-слежения и дрессировки TEK SERIES используются следующие значки.
знаЧоК
назнаЧение
общие знаЧКи
09:40
инДиКатор Времени: отображает текущее местное время. По умолчанию выбран
24-часовой формат времени.
уКазатеЛь ярКости: отображает текущий уровень яркости.
инДиКатор разряДа батареи: отображает состояния заряда батареи
портативного устройства.
инДиКатор разряДа батареи: отображает состояния заряда батареи
GPS-ошейника.
уКазатеЛи «ВВерх» и «Вниз»: указывают на наличие выбора в меню.
Используйте клавиши со стрелками для просмотра дополнительных пунктов меню.
уКазатеЛь «ДаЛее» / «ВЫбор»: указывает на наличие дополнительной
информации. Используйте клавиши со стрелками для ее просмотра.
уКазатеЛь ВозВрата: указывает на нахождение в меню нижнего уровня. Нажмите
кнопку «назаД» для возврата к предыдущему экрану.
ВВоД теКста / принять: Нажмите для сохранения вновь введенной текстовой
информации.
