24
Разъемы передней панели
T/B MIC (3-pin female XLR)
Контакт 1 Земля
Контакт 2 Сигнал Горячий
Контакт 3 Сигнал холодный
H/PHONES (1/4” TRS Джеки)
Наконечник Левый сигнал
Кольцо
Правый сигнал
Оплетка Земля

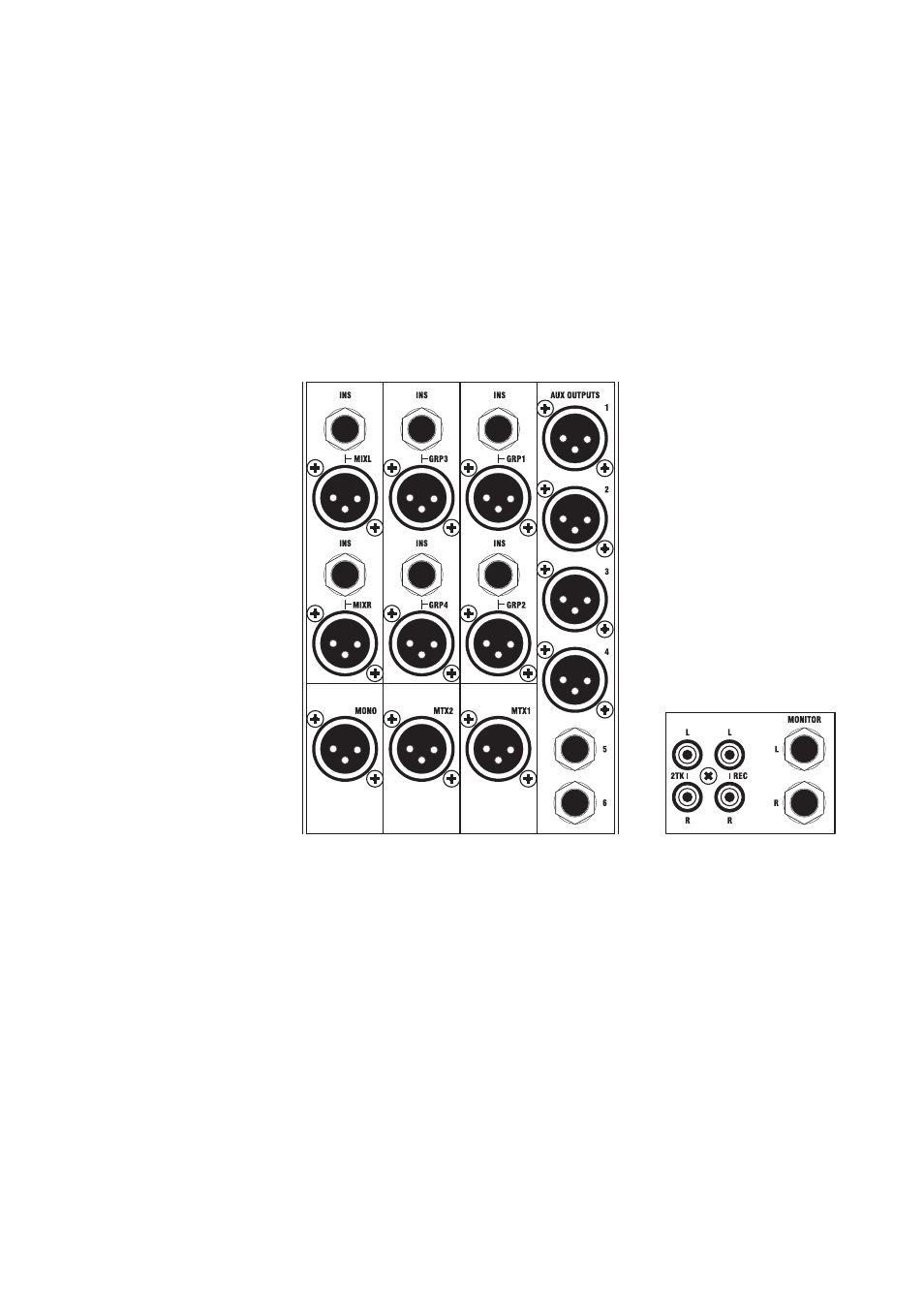

Задняя коммутационная панель
MIX L, R & MONO OUTPUTS (3-pin male XLRs)
Контакт 1 Земля
Контакт 2 Сигнал горячий
Контакт 3 Сигнал холодный
MIX L & R INSERT POINTS (1/4” TRS Jacks)
Контакт Посыл сигнала
Кольцо возврат сигнала
Оплетка
Земля
L & R MONITOR OUTPUTS (1/4” TRS Jacks)
Контакт Сигнал горячий
Кольцо сигнал холодный
Оплетка
земля
GROUP 1-4 OUTPUTS (3-pin male XLRs)
Контакт 1 Ground
Контакт 2 Сигнал горячий
Контакт 3 Сигнал холодный
