19

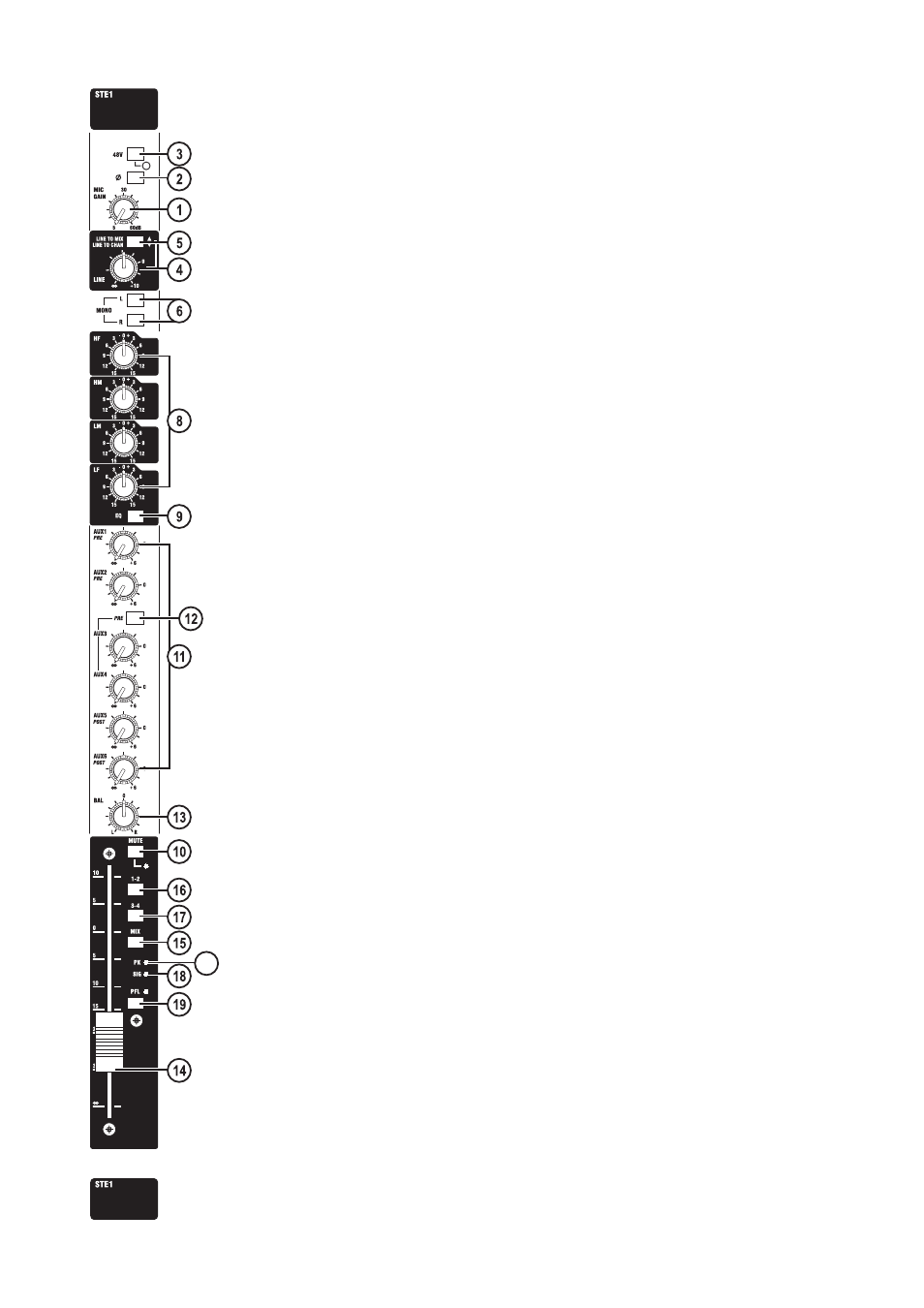

Стереофонический вход
MIC GAIN (1) регулировка чувствительности как микрофонного ( XLR), так и линей-
ного (1/4 `` джек) входов. Оба входа электронно симметричные и расположены на
задней коммутационной панели.
Переключатель 48V (2) подает 48 В фантомного питания на вход XLR. Расположен-
ный рядом светодиодный индикатор загорается при включении фантомного питания.
Переключатель PHASE (3) выполняет реверс фазы на левом канале.
Регулятор уровня LINE (4) изменяет уровень сигнала со стерео пары линейного
входа на 1/4`` разъеме, расположенного на задней коммутационной панели. Ли-
нейные входы являются симметричными.
Переключатель LINE TO MIX/LINE TO CHAIN (5) работает следующим образом:
В поднятом положении переключателя (LINE TO MIX), сигналы с линейных входов
маршрутизируются (через линейный регулятор уровня) непосредственно на шины
основного микса L &R.
Микрофонные входы XLR маршрутизируются через канал. Это дает дополнитель-
ный стерео возврат входного сигнала.
В нажатом положении (LINE TO CHAIN), сигналы с линейных входов маршрутизи-
руются через канал. Микрофонные входы XLR не используются.
Переключатель L (6) маршрутизирует левый входной сигнал на оба канала L è R в
модуле. Переключатель R подобным образом маршрутизирует правый входной сиг-
нал. При совместном нажатии переключателей L è R выполняется монофоническое
суммирование входного сигнала.
PEAK LED (7) светодиодный индикатор для мониторинга левого и правого кана-
лов после прохождения эквалайзера.
Секция EQ (8) имеет четыре полосы, причем диапазоны низких и высоких частот
передаются с плоской АЧХ (shelving), а в диапазонах низких и высоких средних
частот имеется подъем АЧХ (peaking)
Регулятор HF (ВЧ) обеспечивает +/-15 дБ завала / подъема частотной характерис-
тики на 12 кГц. Регулятор LF (НЧ) обеспечивает +/-15 дБ завала / подъема частот-
ной характеристики на 60 Гц. Регулятор НМ (высоких-средних) обеспечивает +/-15
дБ завала / подъема частотной характеристики на центральной частоте 2.5 кГц и
регулятор LM (низких средних) обеспечивает +/-15 дБ завала / подъема частотной
характеристики на центральной частоте 450 Гц
Переключение между секциями выполняется с помощью переключателя EQ (9).
Стерео сигнал в модуле включается и выключается переключателем MUTE (10).
При включении мьютирования сигнала загорается светодиодный индикатор. Во
время мьютирования модуля, PFL продолжает работать. Переключатель MUTE
не влияет на маршрутизацию Line To Mix (Смотрите пункт 5 выше).
Монофонический суммированный сигнал посылается на AUX шины 1 -6 через от-
дельные потенциометры уровня (11). Aux 1и 2 - это пост - EQ* префейдерные сигна-
лы. Aux 3 и 4 могут быть выбраны одновременно как pre- * так и post- фейдерные
с помощью переключателя PRE (10). Aux 5 и 6 - это постфейдерные сигналы*.
*Примечание: Подключение aux 1 и 2 как пре-eq префейдерного сигнала опреде-
ляется дилером. Это будет также влиять на aux 3 и 4 при выборе их в качестве
префейдерных. Aux 5 и 6 могут быть подключены следуя маршрутизации aux3/
aux4 pre/post.
При определении этих опций кем-либо кроме авторизированного дилера Soundcraft,
устройство лишается гарантии.
Регулятор BAL (13) устанавливает относительный уровень стерео сигнала между
левым и правым каналами.
Уровень пост фейдерного сигнала регулируется 100 мм фейдером (14).
Сигнал может быть послан на шины стерео микса (16), группы 1-2 (16) и группы 3-
4 (17). Обратите внимание, четыре подгруппы 1 и 2, 3 и 4 могут быть организова-
ны как 2 стерео пары.
Светодиодный индикатор (18), расположенный рядом с фейдером, показывает уро-
вень сигнала пост-EQ, pre-mute.
Переключатель PFL (19) подает сигнал pre-mute на выходы монитора и выход наушни-
ков. При включении PFL загорается расположенный рядом светодиодный индикатор.
