Работа с консолью
Монофонический вход

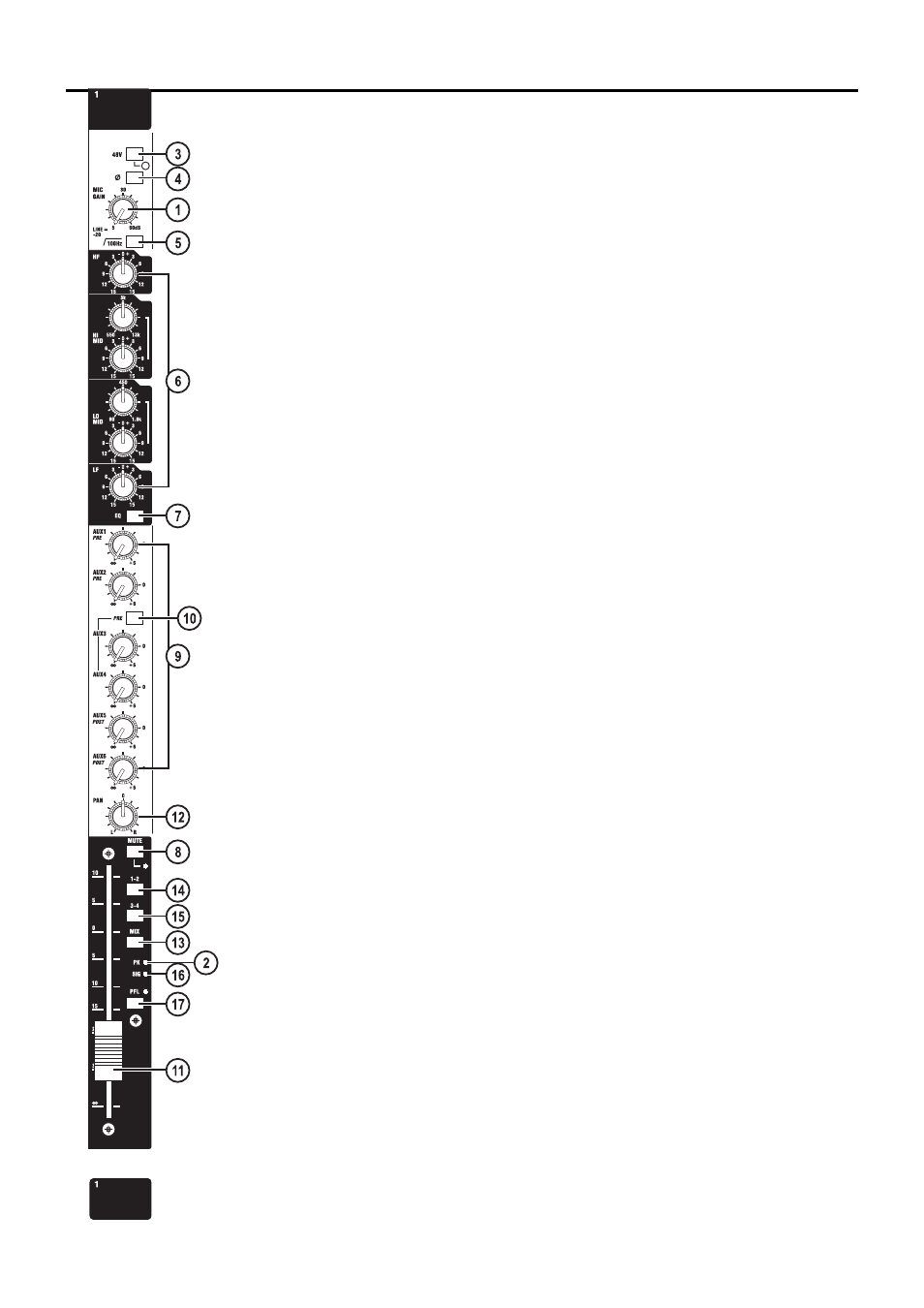

MIC GAIN (1) регулировка чувствительности как микрофонного ( организованного на
разъеме XLR), так и линейного (организованного на 1/4 `` джеке) входов. Оба входа
электронно симметричные и расположены на задней коммутационной панели.
PEAK LED (2) мониторинг двух точек в аудио траектории: pre-insert (перед разрывом) и
post-EQ (после эквалайзера).
Переключатель 48V (3) подает 48 В фантомного питания на вход XLR. При включении
фантомного питания, загорается расположенный рядом светодиодный индикатор.
Не подключайте микрофоны при включенном фантомном питании. Включение и выклю-
чение фантомного питания выполняется только при опущенных вниз фейдерах выхода.
Переключатель PHASE (4) выполняет реверс фазы на выбранном входе.
Переключатель HI-PASS (5) включает высокочастотный фильтр.
Модуль точки разрыва - pre-EQ, pre-fader. Расположен на задней коммутационной пане-
ли.
Секция EQ (6) имеет четыре полосы, с полочными ВЧ и НЧ фильтрами, секциями следя-
щих фильтров за обострением высоких и низких средних частот.
Секции ВЧ и НЧ фильтров обеспечивают +/-15 дБ завала / подъема частотной характе-
ристики на 12 кГц и 60 Гц соответственно. Секция высокие средние обеспечивает +/-15
дБ завала / подъема частотной характеристики на 550 Гц - 13кГц.
Переключение между секциями выполняется с помощью переключателя EQ (7).
Сигнал в модуле включается и выключается переключателем MUTE (8). При включении
мьютирования сигнала загорается светодиодный индикатор. В этом случае мьютируют-
ся все выходы с модуля за исключением Прямого выхода (Direct Output) (если нажата
его кнопка Pre). Во время мьютирования модуля, PFL продолжает работать.
Сигнал посылается на AUX шины 1 - 6 через отдельные потенциометры уровня (9). Aux
1и 2 - это пост - EQ* префейдерные сигналы. Aux 3 и 4 могут быть выбраны одновремен-
но как pre- * так и post- фейдерные с помощью переключателя PRE (10). Aux 5 и 6 - это
постфейдерные сигналы*.
*Примечание: Подключение aux 1 и 2 как пре-eq префейдерного сигнала определяется
дилером. Это будет также влиять на aux 3 и 4 при выборе их в качестве префейдер-
ных. Aux 5 и 6 могут быть подключены следуя маршрутизации aux3/aux4 pre/post.
При определении этих опций кем-либо кроме авторизированного дилера Soundcraft,
устройство лишается гарантии.
Уровень пост фейдерного сигнала регулируется 100 мм фейдером (11).
Сигнал для микса и групповых шин маршрутизируется через потенциометр PAN (12).
Этот потенциометр устанавливает положение сигнала в стерео сигнале.
Сигнал может быть послан на шины стерео микса (13), группы 1-2 (14) и группы 3-4 (15).
Обратите внимание, четыре подгруппы 1 и 2, 3 и 4 могут быть организованы как 2
стерео пары.
Светодиодный индикатор (16), расположенный рядом с фейдером, показывает уровень
сигнала пост-EQ, pre-mute.
Переключатель PFL (17) подает сигнал pre-mute на выходы монитора и выход наушни-
ков. При включении PFL загорается расположенный рядом светодиодный индикатор.
