Распайка аудио кабелей

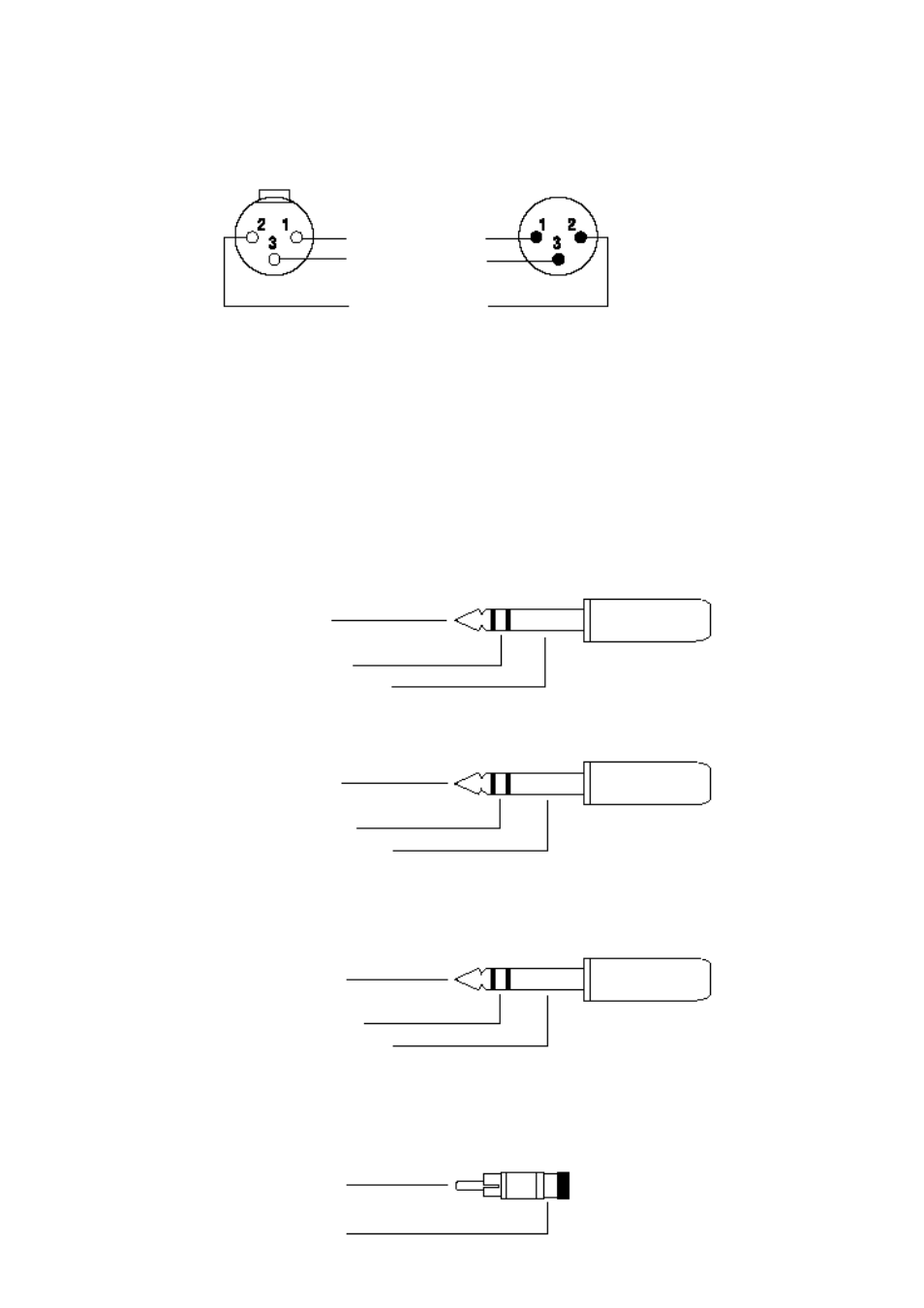

Аудио Подключения
наконечник - Левый сигнал
Кольцо - Правый сигнал
Оплетка - земля (Экран)
наконечник - Горячий (синфазный сигнал)
Кольцо - Холодный (сдвинутый по фазе сигнал)
Оплетка - земля (Экран)
3-х полюсный разъем XLR
Земля (экран)
Холодный (сдвинутый по
фазе сигнал)
Горячий (синфазный сигнал)
Все входы
все выходы
гнездо (F)
разъем (m)
1/4`` стерео джек, используемый для балансного Входа / Выхода
Все джеки за исключением наушников и точек разрыва перечислны ниже.
1/4`` стерео джек, используемый для наушников
микрофонный вход монофонического
входного канала,
микрофонные входы стерео входных
каналов
Масте секция: микрофон Т/В
мастер секция:
Мих L, Mix R, Mix Mono. Grp 1-4
Aux 1 - 4. Matrix 1 - 2
1/4`` стерео джек используемый для точки разрыва
Монофонический вход, Mix L, Mix R, Group 1-4
Наконечник - сигнал посыла
Кольцо - сигнал возврата
Оплетка - земля (экран)
RCA аудио разъем
Record Out L&R, 2-Track In L &R
Центр - сигнал
Оплетка - Земля
Монофонический входной канал: Линейный вход, Прямой выход.
Стерефонический входной канал: Линейные входы Правый и Левый
Мастер секция: Левый и правый выходы монитора, выходы Aux 5 -6
